1) upnite mechanizmus riadenia do zveráka s mäkkým obložením;

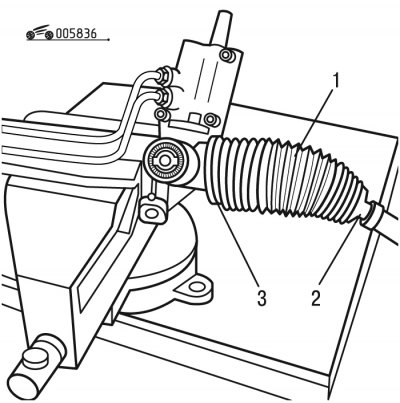

Ryža. 8.36. Demontáž blatníka: 1 - kryt odolný voči nečistotám; 2, 3 - svorky
2) odstráňte svorky 2 a 3 (ryža. 8.36);
3) odstráňte blatník 1;
4) umiestnite hrebeň riadenia do strednej polohy;
5) odstráňte plastovú krytku z nastavovacej skrutky 1 (pozri obrázok 8.14);

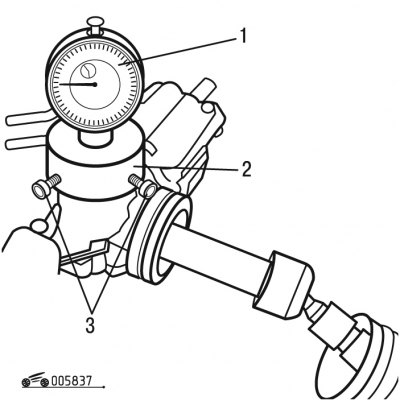

Ryža. 8.37. Inštalácia kontroly vôle prevodovky riadenia: 1 - číselník; 2 - prípravok; 3 - skrutky
6) nastaviť indikátor 1 (ryža. 8.37) typ hodín s prípravkom 2 na prevodovke riadenia;
7) utiahnite skrutky 3 rukou;

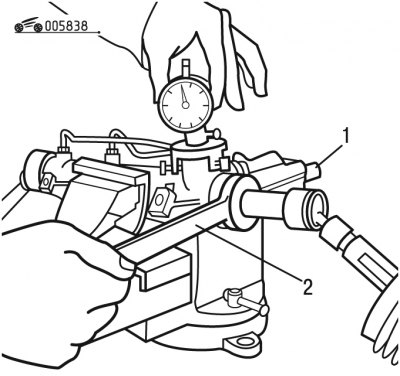

Ryža. 8.38. Otáčanie hrebeňa riadenia: 1 - driek ventilu; 2 - kľúč

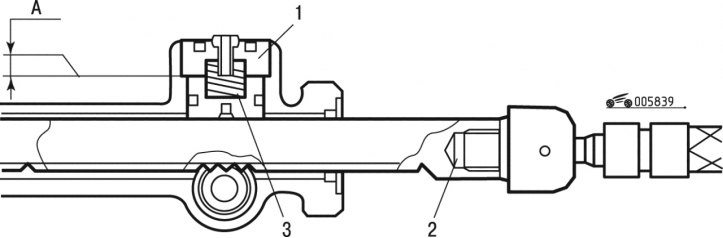

Ryža. 8.39. Určenie vôle v mechanizme riadenia: 1 - nastavovacia skrutka; 2 - koľajnica; 3 - pružina
8) kľúč 2 (ryža. 8.38) otočte koľajnicu 2 až na doraz (ryža. 8.39), takže pružina 3 dosadá na nastavovaciu skrutku 1;
Pozor! Uistite sa, že sa nožička indikátora voľne pohybuje.
9) v tejto polohe nastavte šípku indikátora na nulu;
10) sledujte ukazovateľ, otočte stopkou 1 (pozri obr. 8.38) ventil o pol otáčky, keď je koľajnica v strednej polohe;
11) označte získanú hodnotu medzery A, ktorá by mala byť 0,01-0,1 mm;
12) ak hodnota nie je správna, odstráňte nástroje 1 a 2 (pozri obr. 8.37) a nastavte medzeru vodiacej pružiny;
13) ak je hodnota medzery správna, skontrolujte medzeru v iných polohách stojana, medzera by mala byť 0,01-0,15 mm;
14) ak vôľa nezodpovedá týmto hodnotám, kormidlový mechanizmus by sa mal vymeniť;
15) ak medzera zodpovedá týmto hodnotám, je potrebné urobiť nasledovné:
- odstráňte nástroje 1 a 2 (pozri obr. 8.37);

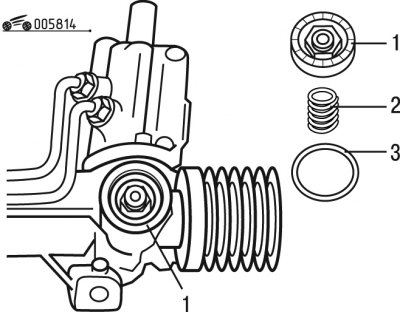

Ryža. 8.14. Upevnenie podpery ozubenej tyče: 1 - skrutka; 2 - pružina; 3 - tesniaci krúžok
- nasaďte plastový uzáver a utiahnite nastavovaciu skrutku 1 (pozri obr. 8.14);
- znovu nasaďte protiprachový kryt 1 (pozri obr. 8.36) a utiahnite svorky 2 a 3.
Nastavte mechanizmus riadenia v nasledujúcom poradí:
Posilňovač riadenia
- utiahnite nastavovaciu skrutku 1 (pozri obr. 8.14) krútiaci moment 20 Nm;
Riadenie bez hydraulického posilňovača
- utiahnite nastavovaciu skrutku 1 až 15 Nm;
Oba typy

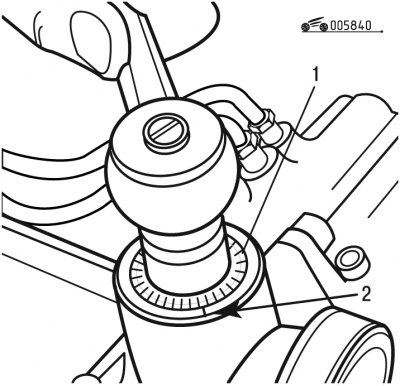

Ryža. 8,40. Nastavenie vôle riadenia: 1 - nastavovacia skrutka; A - štítok
- nastaviť značku A (ryža. 8,40) na skrini kormidlového zariadenia tak, aby sa zhodovala s odstupňovanou nastavovacou skrutkou 1;
Posilňovač riadenia
- odskrutkujte skrutku 1 o tri časti;
Riadenie bez hydraulického posilňovača
- odskrutkujte skrutku 1 o dve časti;
Oba typy
1) skontrolovať vôľu A (pozri obr. 8.39);
2) Ak po prvom nastavení vôľa A nezodpovedá požadovaným hodnotám, postupujte takto:
- utiahnite alebo povoľte nastavovaciu skrutku 1 o niekoľko zárezov (pozri obr. 8.14) (utiahnite, aby ste znížili vôľu, povoľte, aby ste zväčšili vôľu);
- skontrolujte vôľu A;
- opakujte poslednú operáciu, kým nedosiahnete medzeru A rovnú 0,01-0,1 mm.
