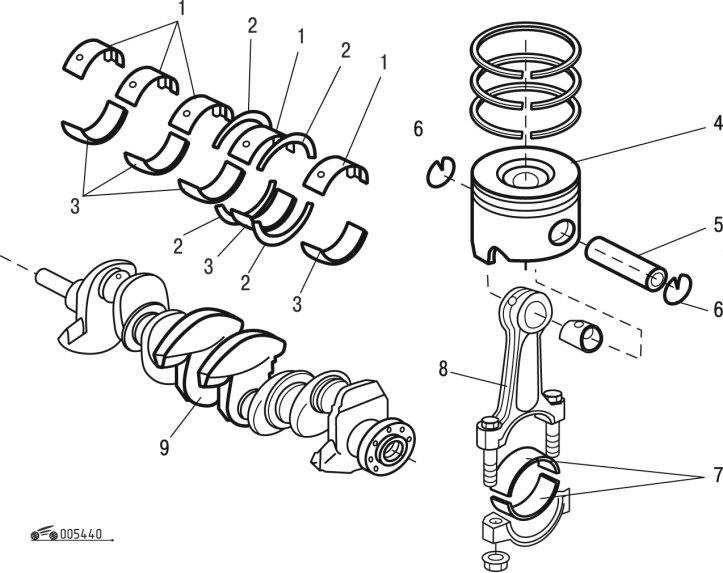

Ryža. 4.40. Ojnica a skupina piestov: 1 - horné vložky; 2 - prírubový prítlačný polokrúžok; 3 - spodné vložky; 4 - piest; 5 - prst; 6 - poistný krúžok; 7 - ojničné ložiská; 8 - ojnica; 9 - kľukový hriadeľ
Detaily ojnice a skupiny piestov motora DW10 TD sú znázornené na obr. 4.40.
Spodné hlavy ojníc s horizontálnym rezom majú odnímateľné vložky. Ojnice sú spojené s piestami čapmi zaistenými proti axiálnemu pohybu pružnými krúžkami. Piesty sú vyrobené z hliníkovej zliatiny. V piestoch sú nainštalované krúžky: dva horné krúžky sú kompresné krúžky a jeden spodný krúžok je škrabka na olej.
