- odstráňte zostavu vzduchového filtra;

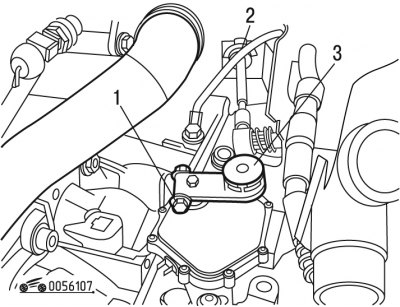

Ryža. 6.107. Odpojenie riadiacej tyče: 1 - skrutka; 2 - svorka; 3 - prvok guľôčkového ložiska
- odstráňte prvok 3 guľového kĺbu (pozri obr. 6.107) a svorku 2;

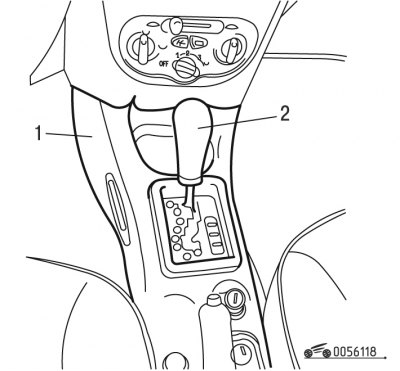

Ryža. 6.118. Demontáž stredovej konzoly: 1 - stredová konzola; 2 - rukoväť
- odstráňte rukoväť 2 (ryža. 6.118) páka voliča;
- odstráňte stredovú konzolu 1;

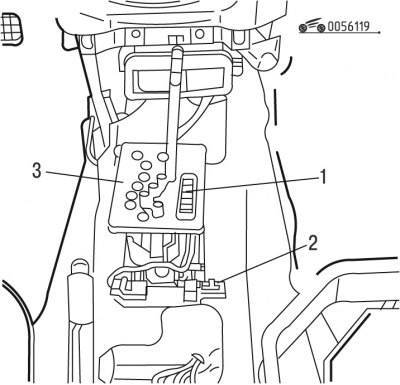

Ryža. 6.119. Demontáž mriežky voliča: 1 - spínače; 2 - podpora konektora; 3 - mriežka
- odstrániť podporu 2 (ryža. 6.119) konektor;
- odstráňte spínače 1 a mriežku voliča 3;

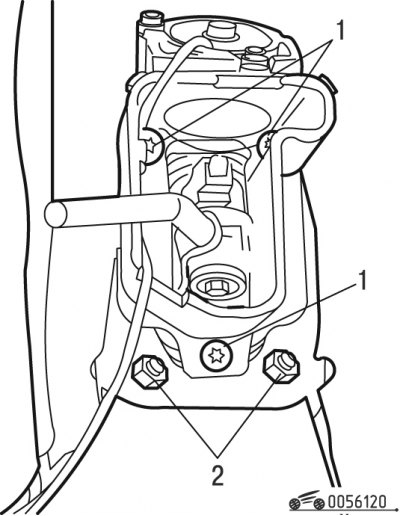

Ryža. 6.120. Upevnenie ovládacieho mechanizmu prevodovky: 1 - skrutky; 2 - orechy
- odskrutkujte skrutky 1 (ryža. 6.120) a orechy 2;
- zdvihnite auto na výťah;
- odstráňte záves výfukového potrubia;
- odstráňte tepelný štít späť a odstráňte ovládací mechanizmus prevodovky.

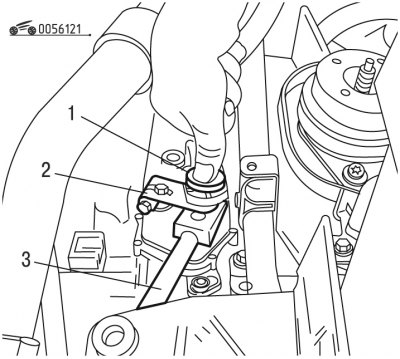

Ryža. 6.121. Inštalácia ovládacieho mechanizmu prevodovky: 1 - guľkové ložisko; 2 - páka; 3 - prípravok
Nainštalujte ovládací mechanizmus prevodovky v opačnom poradí ako pri demontáži. Na upevnenie guľového kĺbu 1 (ryža. 6.121) je potrebné opierať sa o bod pod pákou 2 radenia pomocou prispôsobenia 3. Nastavte pohon radenia.
