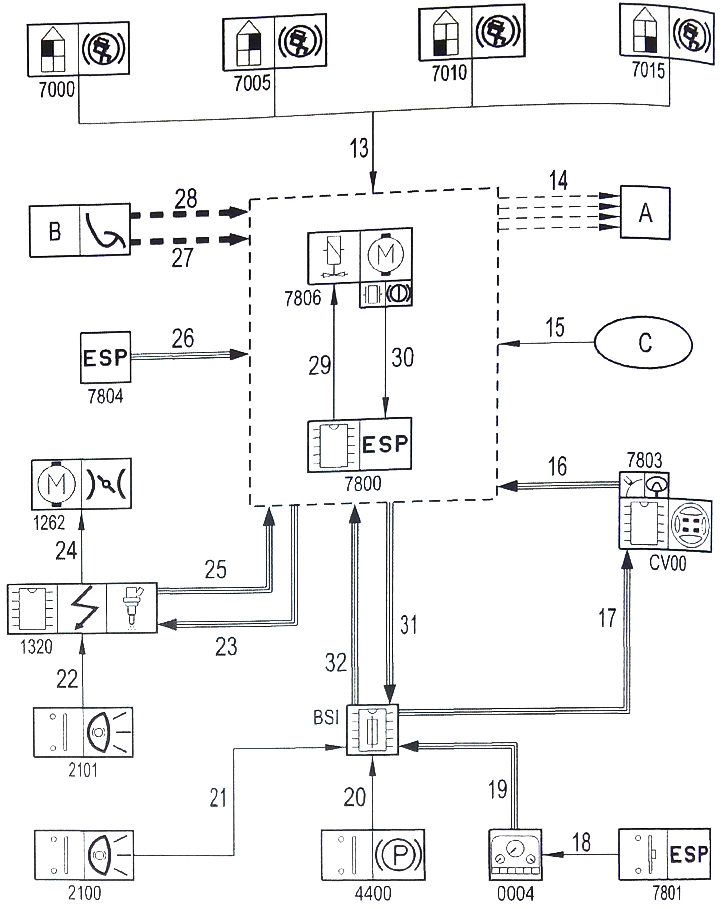

Bloková schéma dynamického stabilizačného systému (ESP)

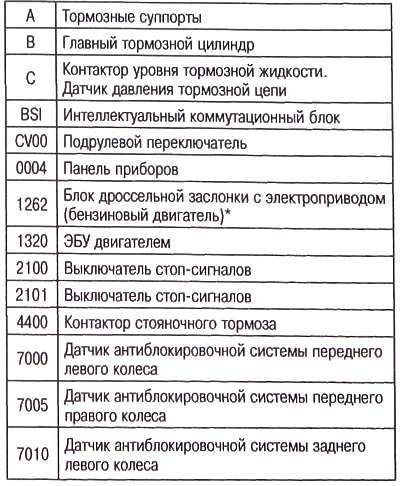

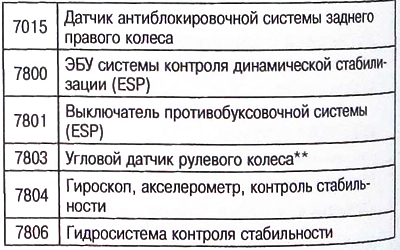

Označenia na obrázku:
- jednoduchá šípka - káblové pripojenie;
- trojitá šípka - multiplexné pripojenie;
- bodkovaná šípka - hydraulické pripojenie.
* Alebo vstrekovače pre dieselové motory.
** Snímač uhla volantu (7803) vložený do spínacieho modulu pod volantom (CV00).

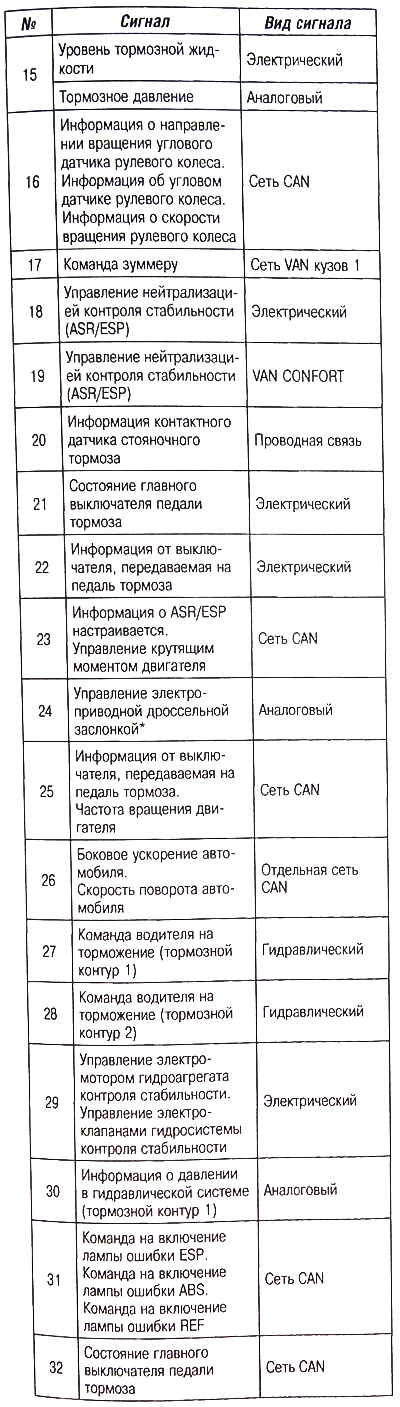

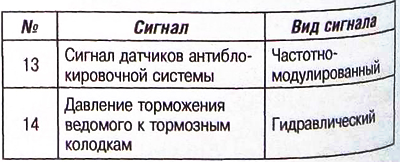

Pripojenie
* Vstrekovače dieselových motorov.
