Demontáž a montáž mechanizmu zadného stierača

Odstúpenie

Čiastočne rozoberte zadné dvere (pozri časť «Telo»).

Odpojte kryt (1) (v zóne «A»), odskrutkujte maticu (2) a odstráňte kryt.

Odstráňte rameno zadného stierača (3).

Zadné dvere s pevným sklom.

Odpojte konektor v oblasti «b».

Vŕtacie nity (5) vrták s priemerom 8 mm.

Demontujte motor stierača (6) a tmel (4).

Zadné dvere s posuvným sklom

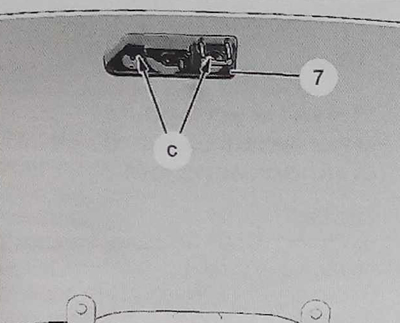

Uvoľnite matice (v zóne «s») a vyberte ložisko (7).

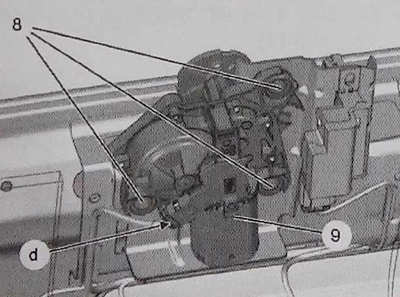

Odpojte konektor v oblasti «d».

Vŕtacie nity (8) vrták s priemerom 8 mm.

Demontujte motor stierača (9).

Inštalácia

Pozornosť. Na čistenie spodnej časti dvierok od čiastočiek nitov použite vysávač.


Nainštalujte rameno zadného stierača (3) (na vykurovacej linke) (v zóne «e»).

Inštalácia sa vykonáva na objednávku, návrat k odstráneniu.

Utiahnite:

• orech (2) krútiaci moment 25 Nm;
• orechy (5) A (8) krútiaci moment 8 Nm;
• ostatné matice moment 12 Nm (v zóne «s»).
