Elektronický systém vstrekovania paliva (motor EP6DT)

Hlavná 20X Peugeot 207 (2006-2014) Elektrické vybavenie Elektrické obvody

0

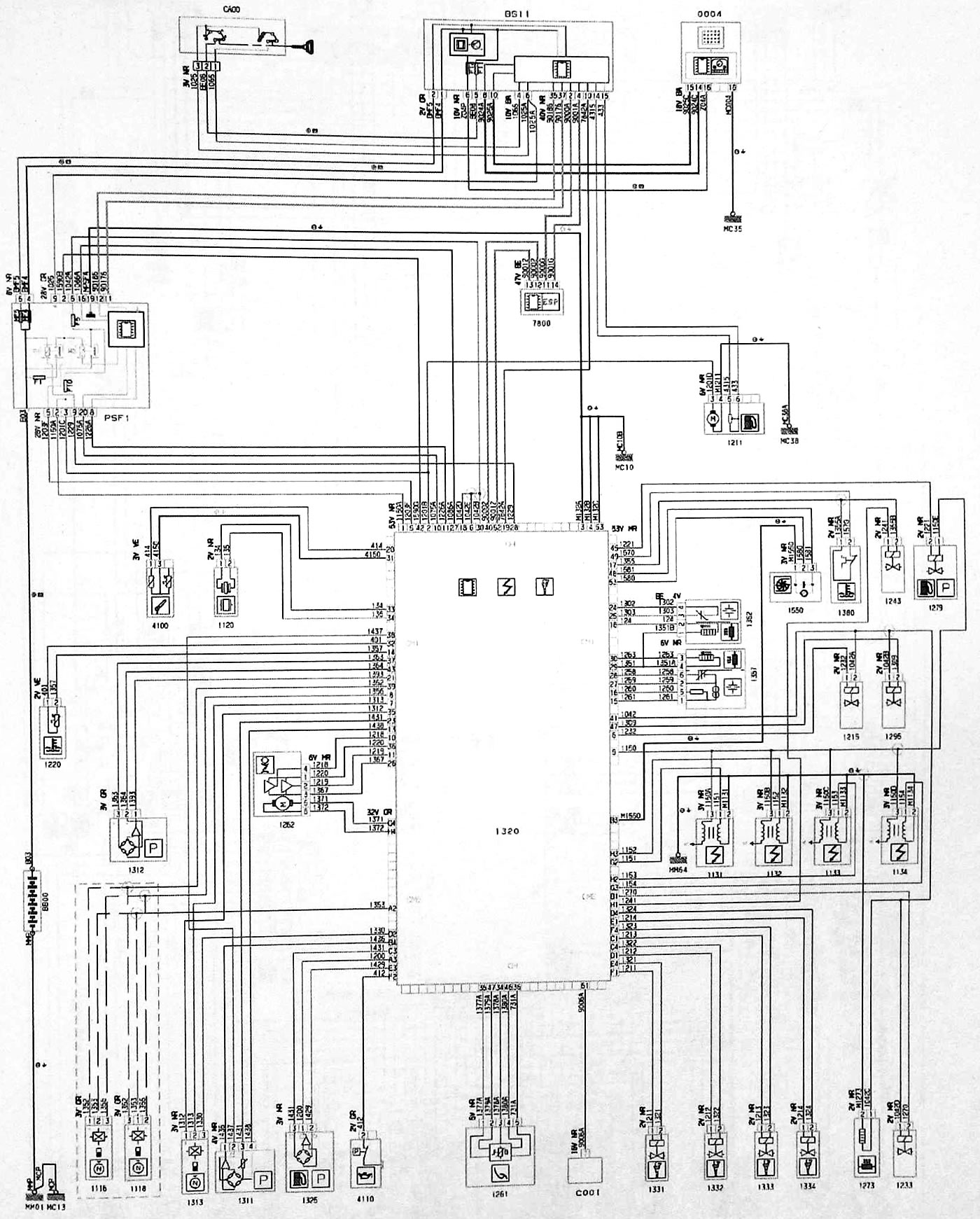

Elektronický systém vstrekovania paliva (Motor EP6DT)




Открыть большую картинку в новой вкладке »

Označenia a skratky na schémach elektrických zariadení pozri tu→
