Charakteristika skupiny piestov (benzínové motory 1,4 a 1,6 l, ERZ, TU5)

Piesty

Značka A: (R1 pre nadrozmerné piesty).

Značka B je orientovaná na rozvodový pohon.







Pozornosť. Piesty sa dodávajú kompletne s piestnymi čapmi; tieto dva prvky sú na ovládači zladené a nesmú sa zamieňať.

Piestne krúžky

• 1 - žiaruvzdorný piestový kompresný krúžok (nie je definovaný smer inštalácie).
• 2 - tesniaci piestový kompresný krúžok (štítok «TOR» hore).
• 3 - piestny krúžok škrabky oleja (nie je definovaný smer inštalácie).

Poznámka

• Horný piestny krúžok (1) má na konci farebnú značku (žltá: pre motor 1,4 l; hnedá: pre motory 1,6 l).
• Kompresný piestny krúžok (2) má na konci farebnú značku (biela: pre motor 1,4 l; lila červená: pre motory 1,6 l).
• Piestny krúžok stierača oleja (3) má na konci farebnú značku (biela: pre motor 1,4 l; hnedá: pre motory 1,6 l).

• Priemer R: vonkajší priemer.
• Priemer G: vnútorný priemer.
• Štítok H: medzera v rovine.

Veľkosti piestnych krúžkov

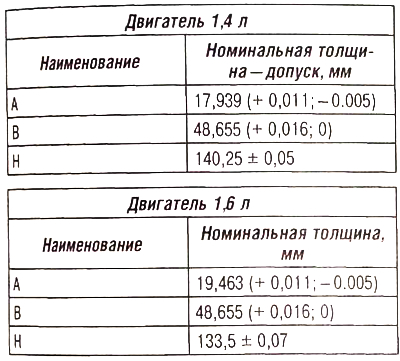

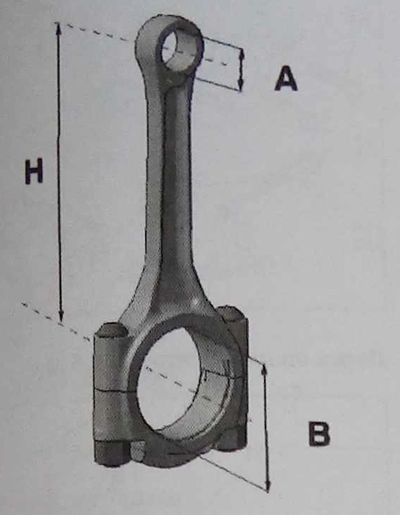

Spojovacie tyče

Ojničné ložiská (len 1,4l motor)

Rozmery ojničných ložísk pre motory 1,4L
