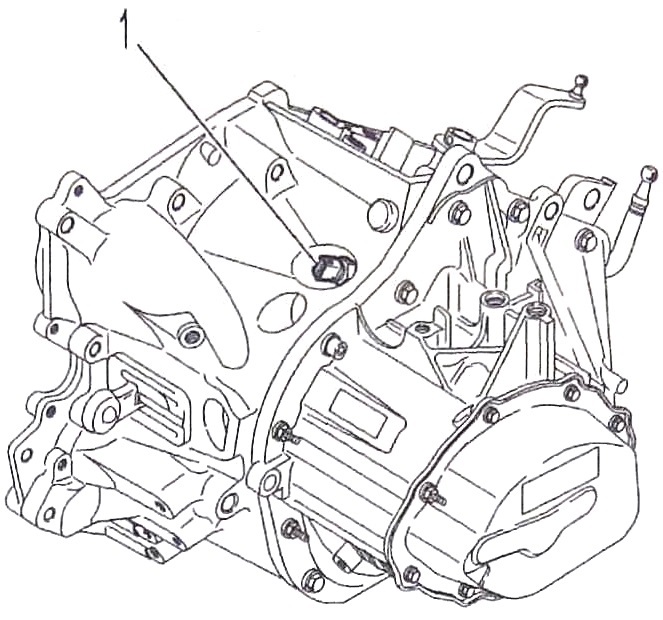

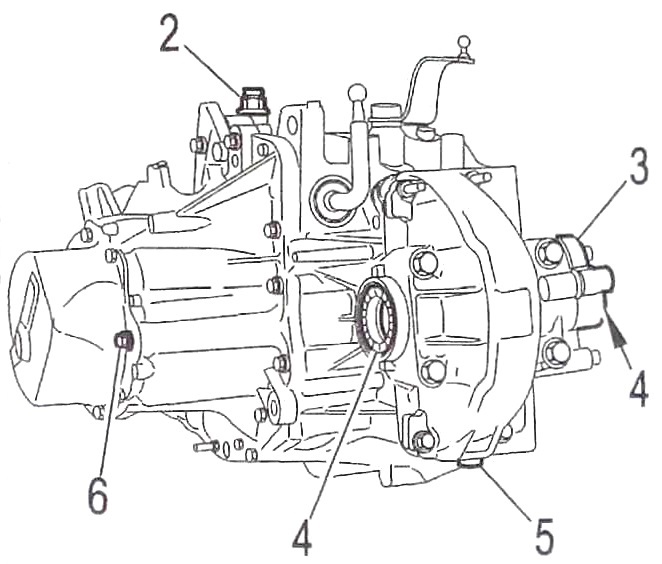

Odstrániť:
- dýchač vzduchu (2);
- vypúšťacia zátka (5);

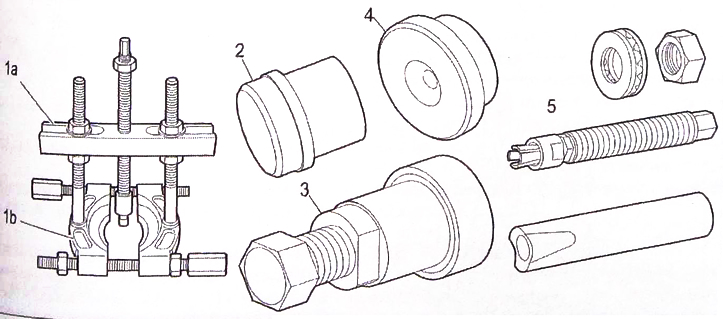

Špeciálne nástroje na demontáž prevodovky:
1a - konzola univerzálneho sťahováka «Facom U53 K2»;
1b - nástroje na odtrhnutie univerzálneho sťahováka «Facom U53 T2»;
2 - tŕň na demontáž a montáž vonkajšieho krúžku ložiska vstupného hriadeľa 0317-AR;
Sťahovák spojky 3. - 5. prevodového stupňa 0317-Y;
4 - prípravok pre doraz pastorka 0317-JZ;
5 - sťahovák prstov na upevnenie radiacej páky 0317-A1.
- zástrčka na kontrolu hladiny (6);
- dve nápravové tesnenia (4);
- podpora hnacieho prevodu snímača rýchlosti (3).
 |  |

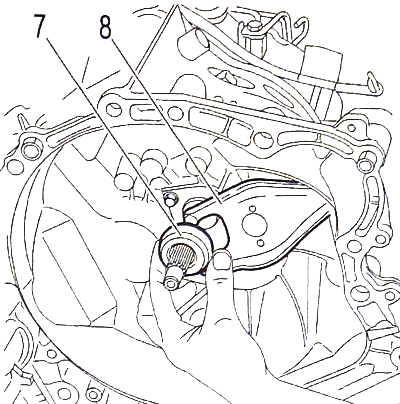

Odstráňte uvoľňovacie ložisko (7) komplet s vidličkou (8).
Odstránenie 5. prevodového stupňa

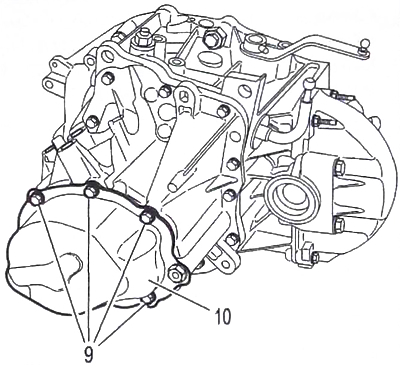

Uvoľnite skrutky (9) a odstráňte kryt (10).

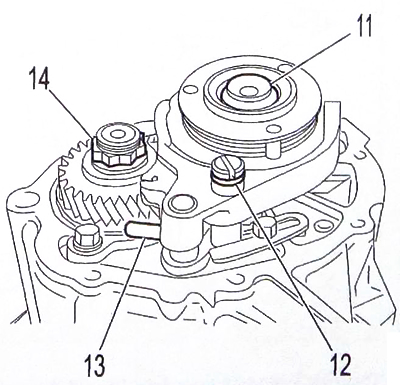

Zaraďte 5. prevodový stupeň, odstráňte prst (13) upevňovacie prvky vidlíc.
 |  |
Presuňte ovládanie do mŕtveho bodu.
Poznámka. Zástrčka musí zostať na svojom mieste.
Zaraďte ďalší prevodový stupeň, čím zablokujete otáčanie hriadeľov.
Odstráňte poistný krúžok (12).
Uvoľnite matice (14) A (11).

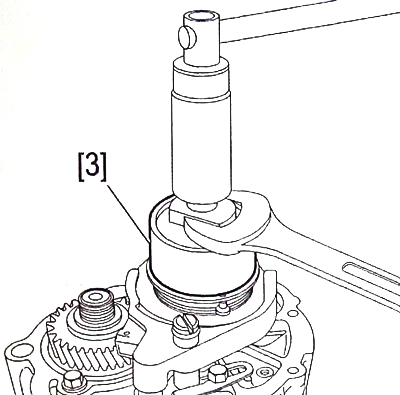

Odstráňte spojku pomocou nástroja 3.

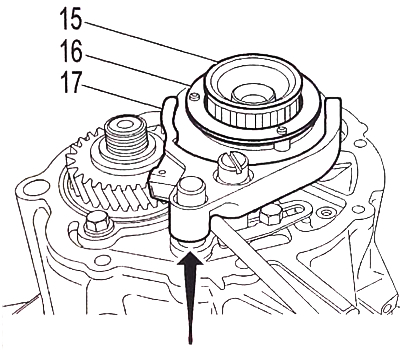

Označte polohu spojky (15) vo vzťahu k synchronizátoru (16).
Demontujte zostavu spojky a synchronizátora (15) A (16) s vidličkou (17).

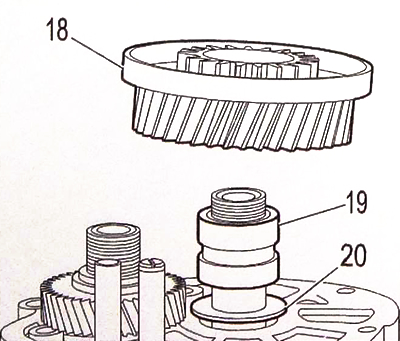

Odstrániť:
- 5. prevodový stupeň motora (18);
- prítlačný krúžok (19);
- spacer (20).
Demontáž skrine prevodovky

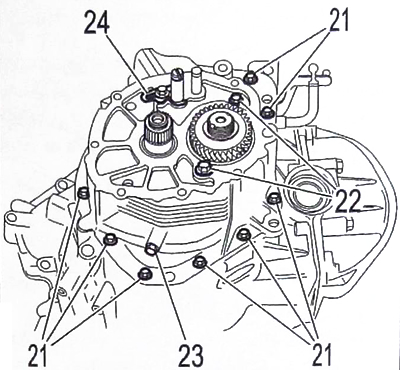

Uvoľnite skrutky (22) upevnite ložisko výstupného hriadeľa a odstráňte prídržnú dosku (24) vidlicové nápravy.
Odstráňte poistnú skrutku (23) nápravy medziľahlého spiatočky a odskrutkujte skrutky (21).

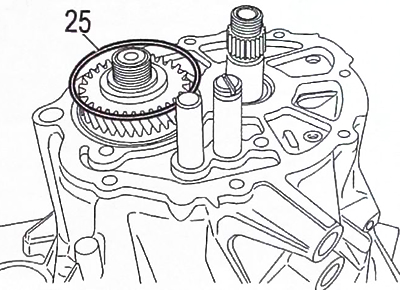

Odstráňte poistný krúžok (25) (v prípade potreby použite dva ostré nástroje a zdvihnite hriadeľ, aby ste uľahčili jeho uvoľnenie).
Odstráňte kryt prevodovky.
Poznámka. Na oddelenie kľukovej skrine od stredových krúžkov použite drevenú paličku.
Demontáž primárneho a sekundárneho hriadeľa

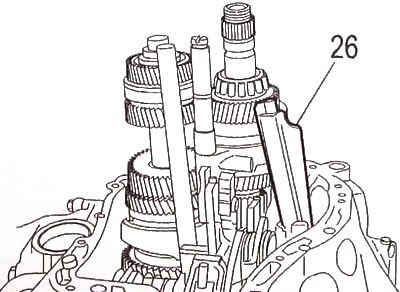

Odstráňte olejovú vaňu (26).

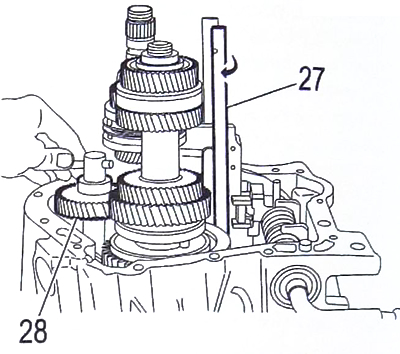

Odstráňte nápravu posuvného prevodu spätného chodu (28).
Otočte a vyberte nápravu 5. prevodového stupňa (27).

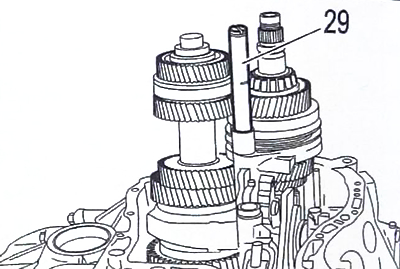

Odstráňte osku vidlice (29), vytiahnutím nahor.

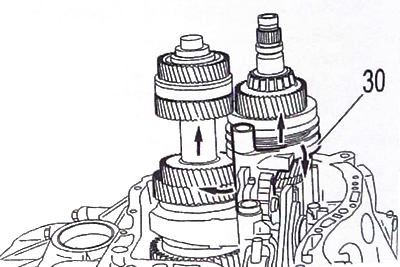

otočte zástrčku (30).
Oddeľte hriadele od krytu spojky o niekoľko milimetrov (hore).
Otočte pravú stranu vidlice nadol.
Odstráňte zástrčku (30).

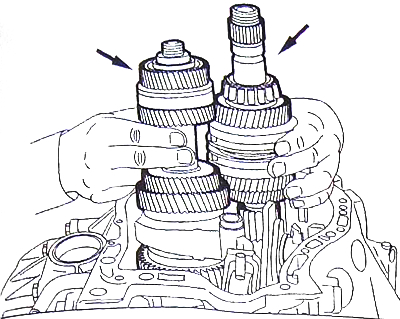

Odstráňte spolu primárny a sekundárny hriadeľ.
Odstráňte vodidlo uvoľňovacieho ložiska.
Odstránenie diferenciálu

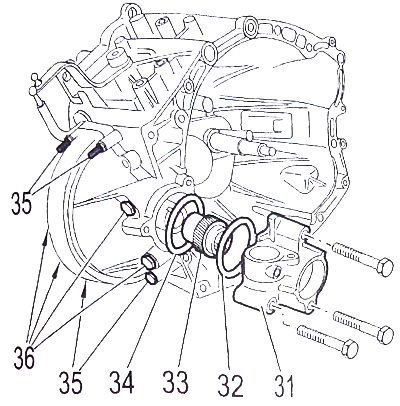

Odstráňte predĺženie mosta (31).
Opätovné použitie:
- pohon tachometra červ (33).
- tesnenie (32);
- montážna podložka (ak je nainštalovaný).
 |  |
Uvoľnite skrutky (35) A (36).

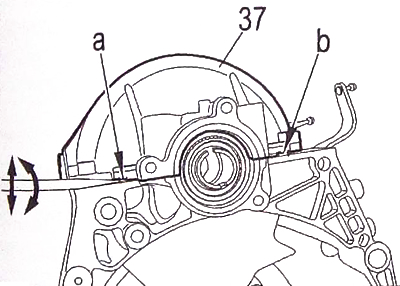

Poznámka. Diferenciálne puzdro (37) má zárezy «A» A «b» pre jednoduchšie odstránenie.
Vložte skrutkovače do otvorov «A» A «b», pôsobiace ako páky.
Odstráňte kryt diferenciálu (37) a blok diferenciálu (38).
