Vykurovacie jadro — demontáž a montáž

1. V prípade potreby je možné jadro ohrievača vybrať jednotlivo, hoci to výrazne neznižuje množstvo práce v porovnaní s odstránením zostavy ohrievača.

2. Postupujte podľa pokynov v časti o odstránení ohrievača s nasledujúcimi rozdielmi:

• A. Ponechajte ovládacie tyče ohrievača na mieste (s výnimkou ovládacieho hriadeľa ventilu).
• b. Nie je potrebné odstraňovať držiak, ku ktorému je pripevnený kryt ohrievača.
• V. Nie je potrebné odpájať motor ventilátora.

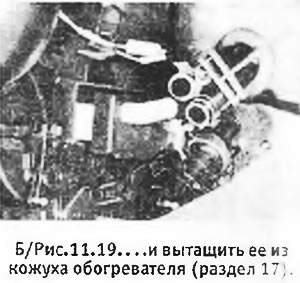

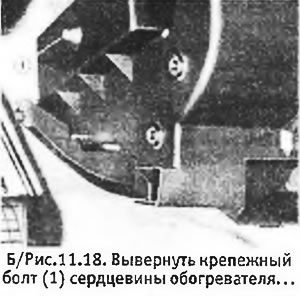

3. Po odpojení hadíc od jadra ohrievača odskrutkujte upevňovaciu skrutku jadra umiestnenú na ľavej strane plášťa ohrievača a vytiahnite jadro z plášťa potiahnutím doprava (pozri b/obr. 11.18 a 11.19).


4. Ohrievacie jadro sa inštaluje v opačnom poradí. Konečné operácie nájdete v odseku 8 časti o odstránení ohrievača.
