Mechanizmus stierača čelného skla — demontáž a montáž

1. Odpojte uzemňovací vodič od batérie a vyberte ramená stieračov (pozri časť 26).

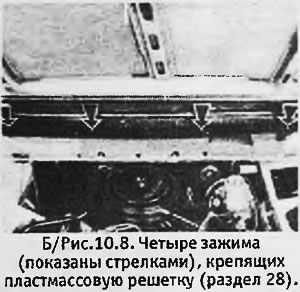

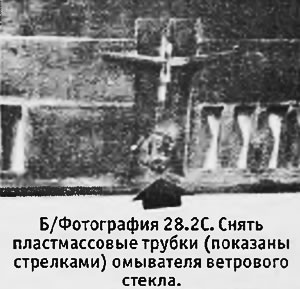

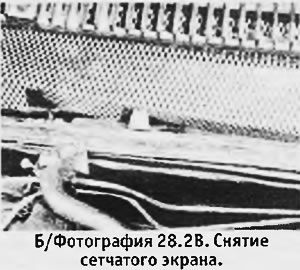

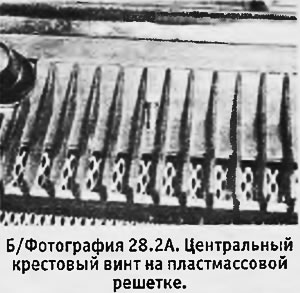

2. Odstráňte 4 spony a stredovú krížovú skrutku, ktoré zaisťujú čiernu plastovú mriežku nasávania vzduchu pred čelným sklom. Odstráňte sieťku proti hmyzu a vytiahnite 2 plastové rúrky ostrekovačov čelného skla. Odstráňte plastovú mriežku (pozri obrázky).

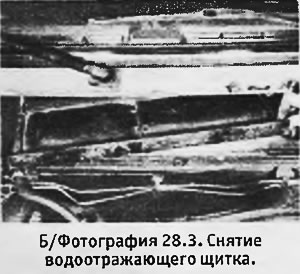

3. Odskrutkujte 2 skrutky zaisťujúce centrálny vodný deflektor nad ventilátorom ohrievača a odstráňte kryt. Ventilátor prikryte čistou handrou, aby ste predišli náhodnému spadnutiu častí, ktoré sa majú vybrať (pozri foto).

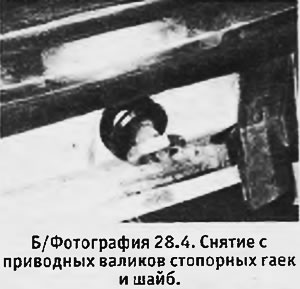

4. Odstráňte deflektory vody z hnacích valcov. Uvoľnite a odstráňte 2 poistné matice. Odstráňte tesnenie a obyčajné podložky z oboch valcov (pozri foto).

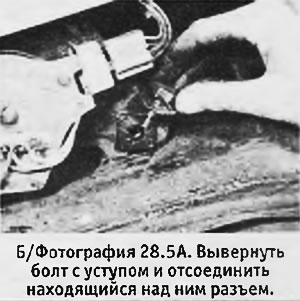

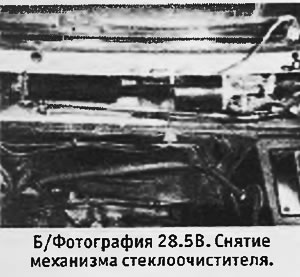

5. Odskrutkujte a vyberte skrutku s poistnou podložkou, ktorá upevňuje mechanizmus stierača ku karosérii, odpojte elektrický konektor a vytiahnite drôt zo svoriek. Mechanizmus stierača opatrne vyberte zo stroja (pozri obrázky).

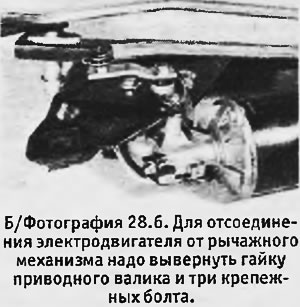

6. Ak je potrebné odpojiť motor od tiahla, je potrebné najprv zaznamenať vzájomnú polohu hriadeľa motora a ramena nápravy, aby sa potom mohli presne vrátiť do pôvodnej polohy. Odskrutkujte a odstráňte maticu valčeka a potom 3 skrutky pripevňujúce zostavu k základnej doske (pozri foto).




7. Pripojenie motora k tyči a opätovná inštalácia mechanizmu stieračov sa vykonáva v opačnom poradí. Venujte pozornosť nasledujúcim bodom:

• A. Pred inštaláciou namažte všetky pohyblivé časti.

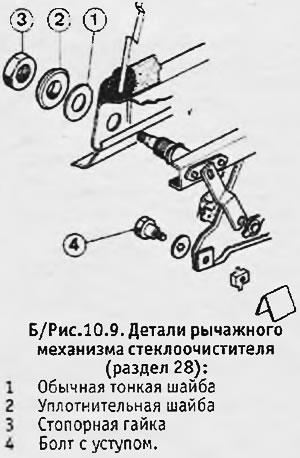

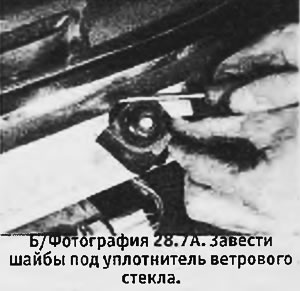

• b. Namontujte tenkú podložku, potom hrubú podložku a potom poistnú maticu na hnacie hriadele. Vložte podložky pod spodný okraj gumového tesnenia čelného skla a utiahnite matice (pozri foto).
• V. Vložte drôt do svoriek, aby sa pri zapnutí stierača nezachytil medzi pohyblivé časti. Nezabudnite pripojiť elektrický konektor.
• d) Odstráňte dočasný kryt z ventilátora ohrievača a vymeňte vodný deflektor špongiou nadol.

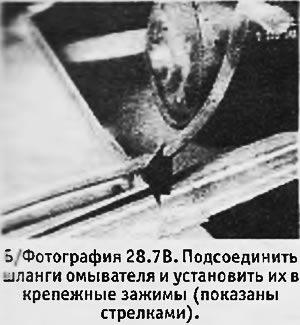

• e) Pred výmenou čiernej plastovej mriežky pripojte hadice ostrekovačov a nainštalujte ich do montážnych svoriek (pozri foto).

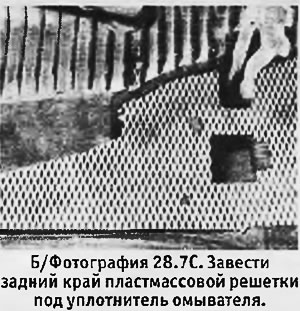

• e. Pri inštalácii mriežky zasuňte jej zadnú hranu pod gumové tesnenie čelného skla a zaistite mriežku jednou skrutkou a príchytkami A (pozri foto).
• a. Po dokončení skontrolujte činnosť stierača čelného skla.
