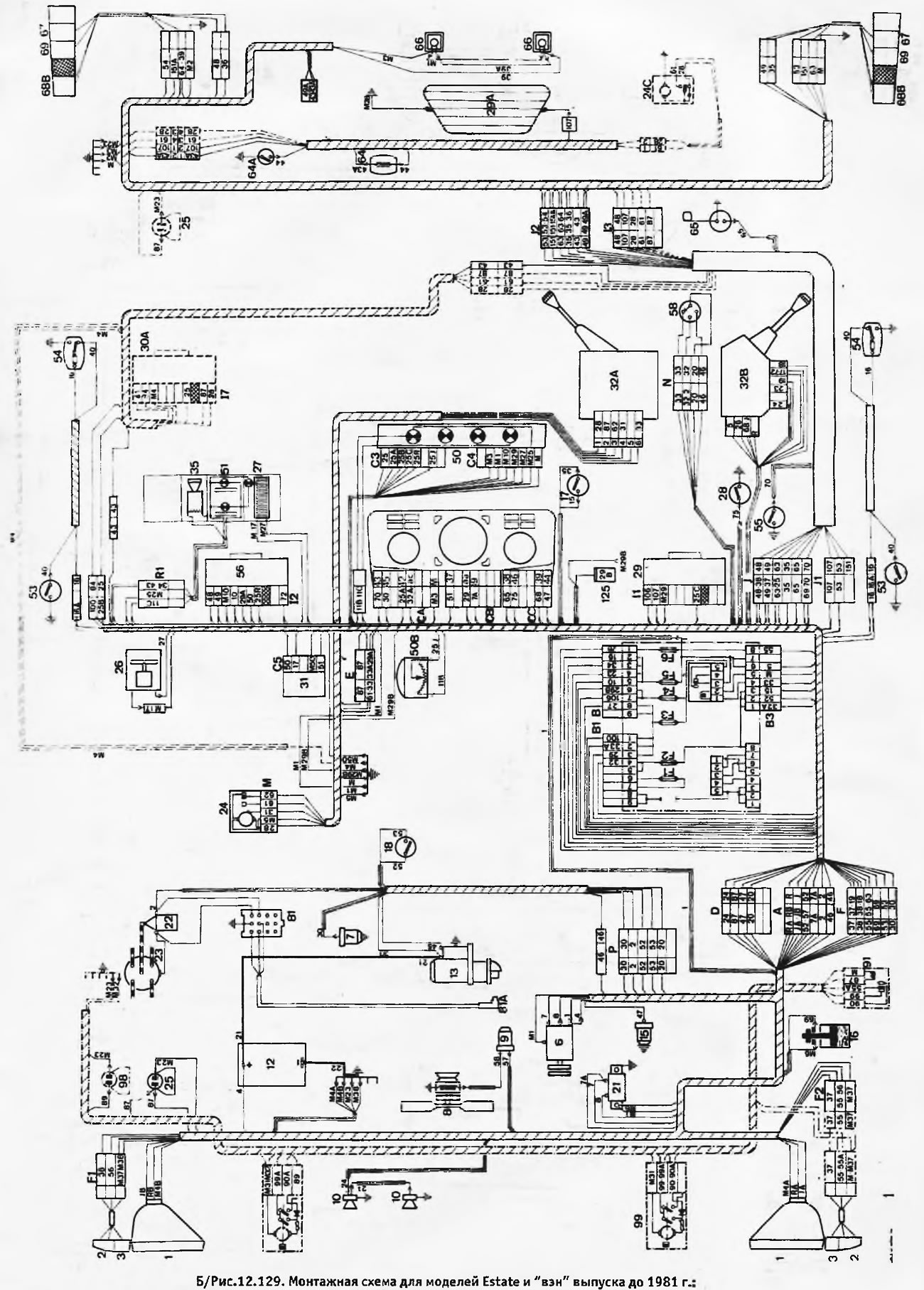

Ryža. 12,129. Schéma zapojenia modelov Estate a Van pred rokom 1981

Hlavná 30X Peugeot 305 (1977-1989) Elektrické vybavenie Elektrické obvody

0

Ryža. 12,129. Schéma zapojenia modelov Estate a Van pred rokom 1981




Открыть большую картинку в новой вкладке »

  • 1 možnosť

Kľúčom k tejto schéme zapojenia je Tu»
Tento článok je dostupný na ruský, anglicky, bulharský, bieloruský, ukrajinský, srbský, chorvátsky, rumunský, poľský, maďarský
