Palivové čerpadlo — demontáž, údržba a inštalácia

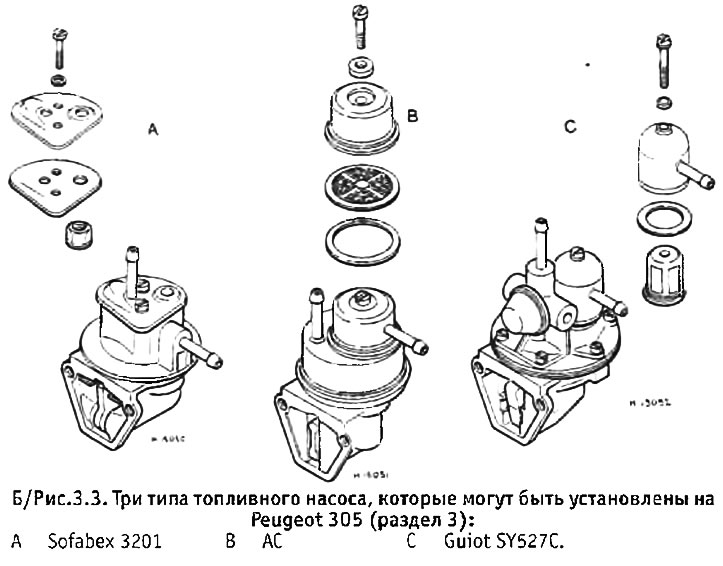

1. Palivové čerpadlo je umiestnené v pravom zadnom rohu motora a stojí na skrini mechanizmu rozvodu plynu, pod rozdeľovačom (pozri obrázky). Čerpadlo má vstupné a výstupné hadice a je pripevnené ku skrini rozvodu pomocou 2 skrutiek. Uvažované modely môžu mať rôzne typy palivových čerpadiel, ale všetky sú to membránové čerpadlá. Pred demontážou čerpadla by ste si mali zakúpiť súpravu na opravu čerpadla. Ak staré čerpadlo nefunguje dobre a náhradné diely nie sú k dispozícii, čerpadlo sa bude musieť vymeniť.


2. Ak chcete čerpadlo demontovať, odpojte od neho prívodnú a výstupnú hadicu a dočasne ich uzavrite, aby ste zabránili úniku paliva a vniknutiu nečistôt do systému. Odskrutkujte 2 upevňovacie skrutky a opatrne vyberte čerpadlo z krytu rozvodového mechanizmu. Odstráňte staré tesnenie čerpadla.

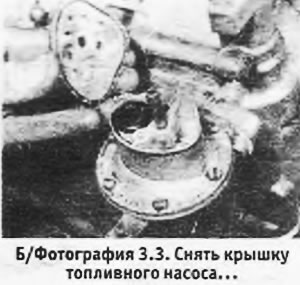

3. Čerpadlo zobrazené na fotografiách má horný kryt pripevnený 2 skrutkami. Ostatné typy čerpadiel majú buď jednu skrutku alebo viac ako 2 skrutky. Odskrutkujte skrutky zaisťujúce kryt, pričom dávajte pozor na to, že pod ich hlavami sú tesniace podložky. Odstráňte kryt a tesnenie pod ním, potom bude viditeľné sitko stojace v telese čerpadla (pozri foto).

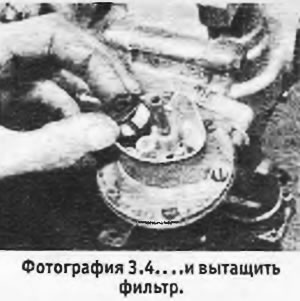

4. Vytiahnite filter a umyte ho v čistom benzíne (pozri foto). Filter prefúknite vzduchom, aby sa rýchlejšie vysušil (je prísne zakázané utierať filter handričkou). Vyčistite čerpadlo zvnútra benzínom - na jeho dne sa môže hromadiť sediment, ktorý je potrebné odstrániť. A v tomto prípade je zakázané používať handry.



5. Niektoré typy čerpadiel nevyžadujú ďalšiu demontáž. Ak stále chcete čerpadlo ďalej rozoberať, zásobte sa súpravou na opravu. Označte vzájomnú polohu hornej a dolnej polovice čerpadla (pre neskoršiu montáž) a postupne povoľujte a odstráňte skrutky, ktoré držia polovice pohromade. Membrána čerpadla je napojená na ovládací mechanizmus pod ňou, konštrukčné detaily závisia od typu čerpadla. Dávajte pozor na postupnosť demontáže čerpadla, aby bolo možné ho znova namontovať v opačnom poradí.


6. Vymeňte všetky chybné diely. Opravná súprava obsahuje rôzne tesnenia a tesnenia, ktoré je potrebné nainštalovať namiesto starých, bez ohľadu na ich stav.

7. Montáž čerpadla prebieha v opačnom poradí. Skontrolujte, či sú horná a spodná polovica pumpy správne zarovnané a postupne v diagonálnom poradí uťahujte skrutky, ktoré ich držia pohromade. Dávajte pozor, aby ste príliš neutiahli upevňovacie skrutky na hornom kryte čerpadla.

8. Pred inštaláciou čerpadla skontrolujte, či je jeho ovládací piest na svojom mieste v skrini rozvodu, a nainštalujte nové tesnenie, ktoré musí mať rovnakú hrúbku ako to staré. Utiahnite 2 upevňovacie skrutky na správny krútiaci moment a skontrolujte, či sú palivové hadice nainštalované na svojich pôvodných miestach (pozri obrázky).
