Lanko spojky — demontáž a montáž

Poznámka: Lanko spojky sa musí vymeniť po každej demontáži (starý kábel nie je možné vymeniť). Kábel by sa nemal mazať, pri výrobe sa maže špeciálnym mazivom, ktoré sa nemieša s bežnými komerčne dostupnými mazivami.

1. Zdvihnite a podoprite prednú časť stroja. Zatiahnite ručnú brzdu.

2. Uvoľnite poistnú maticu a vyskrutkujte nastavovaciu maticu na konci kábla (zo strany motora). Štrbina na uvoľňovacej páke spojky, ku ktorej je lanko pripevnené, je predĺžená a lanko spolu s podložkami a maticami je možné vytiahnuť z páky a prítlačnej konzoly.

3. Pri práci v priestore pre cestujúcich odstráňte koberček a zvukotesný kryt v blízkosti pedálu spojky, aby ste získali prístup k držiaku pedálu.

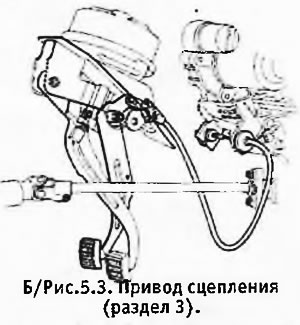

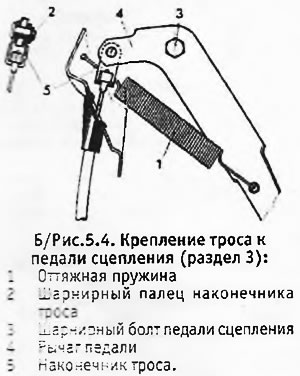

4. Vyveste uvoľňovaciu pružinu z pedálu, odskrutkujte maticu a odstráňte otočnú skrutku. Odpojte koniec lanka od pedálovej páky (pozri b/obr. 5.4).

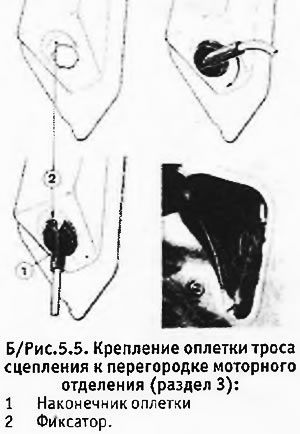

5. Ak chcete odpojiť vonkajší plášť kábla od prepážky motorového priestoru, vytiahnite držiak z otvoru v prírube na prepážke a otočte koniec plášťa o 90°. Tým sa zarovnajú 2 montážne jazýčky s otvormi v prírube a kábel sa môže vytiahnuť dopredu do motorového priestoru. Odstráňte lano.

6. Inštalácia nového kábla sa vykonáva v opačnom poradí. Venujte pozornosť nasledujúcim bodom:

• A. Namažte otočnú skrutku spojkového pedálu a koniec lanka, ktoré je pripevnené k pedálu, viacúčelovým mazivom. Je zakázané mazať samotný kábel v jeho vonkajšom plášti.
• b. Namontujte novú maticu typu Nylstop na otočnú skrutku pedálu a utiahnite ju správnym krútiacim momentom.

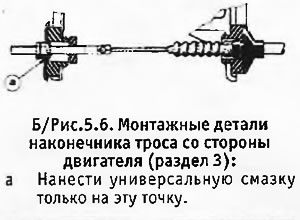

• V. Nainštalujte gumené podložky, kovové podložky a matice na koniec kábla zo strany motora v poradí, v akom boli pred odstránením kábla. Naneste viacúčelové mazivo na nastavovaciu maticu uzáveru v mieste, kde sa dotýka uvoľňovacej páčky spojky.
• d) Po dokončení nastavte spojku (pozri časť 2).
