Ložiská zadných kolies (najnovšie modely) — demontáž a montáž

Modely do roku 1983

1. Postupujte podľa vyššie uvedeného postupu, pričom vezmite do úvahy, že tanier brzdového bubna má na modeloch Estate tesnenie s profilom V. Toto tesnenie musí byť vymenené po každom odstránení.

Modely od roku 1983

2. Zdvihnite a bezpečne podoprite zadnú časť stroja. Odstráňte zadné koleso a brzdový bubon z požadovanej strany.

3. Odstráňte kryt náboja. Uvoľnite maticu náboja (je veľmi tesný a dá sa uzamknúť). Odstráňte podložku pod maticou (pozri foto).



4. Odstráňte náboj (s najväčšou pravdepodobnosťou to bude vyžadovať výkonný sťahovák).

5. Pomocou dierovača alebo sekáča zatlačte uzáver upchávky späť do stredu stroja. Nainštalujte sťahovák na vnútorný krúžok ložiska a odstráňte ho z čapu nápravy.

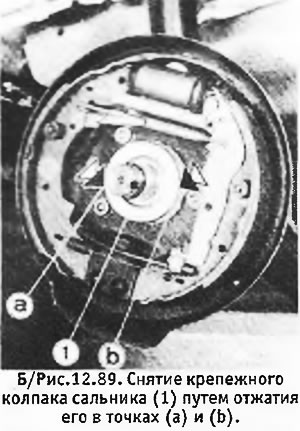

6. Vyžmýkanie upevňovacieho uzáveru epiploonu v bodoch znázornených na B/obr. 12,89 a zložte ho.



7. Uzáver upchávky, maticu náboja a uzáver náboja je potrebné po každom odstránení vymeniť. Nový náboj je dodávaný iba s ložiskami (nesnažte sa ich oddeliť).

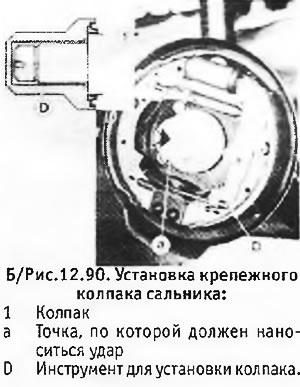

8. Začnite montáž inštaláciou nového uzáveru upchávky. Výrobca požaduje, aby sa táto práca vykonávala nástrojom 8.0530D, avšak bez rúrky vhodného priemeru sa možno upustiť. Netlačte uzáver príliš hlboko.



9. Naneste trochu oleja alebo maziva na čap, pričom dávajte pozor, aby ste nenaolejovali brzdové doštičky.

10. Namontujte vnútorný krúžok ložiska na čap a zasuňte ho dovnútra, pričom naskrutkujte novú maticu náboja. Keď maticu otáčate, jemne na ňu poklepte drevenou paličkou, aby ste si uľahčili prácu. Po 2-3 otáčkach môžete kladivo odstrániť a maticu utiahnuť kľúčom.

11. O modeloch Estate a "dodávka" otočný čap je možné otáčať, keď je matica utiahnutá. V tomto prípade musí byť uzamknutý pomocou šesťhranného kľúča vloženého vzadu.

12. Keď matica dosiahne doraz a prestane sa otáčať, odskrutkujte ju, nainštalujte hrubú podložku medzi maticu a ložiskový krúžok a maticu znova zaskrutkujte, čím ložiskový krúžok zatlačíte ďalej do vnútrozemia. Opakujte túto operáciu a zväčšujte hrúbku podložiek, kým krúžok takmer nezapadne na miesto.

13. Odstráňte maticu s podložkami, nasaďte náboj s ložiskami na čap a dokončite montáž vnútorného ložiskového krúžku úderom drevenej paličky na náboj. Použite rúrkový alebo nástrčný kľúč na zaťaženie vnútorného krúžku ložiska.

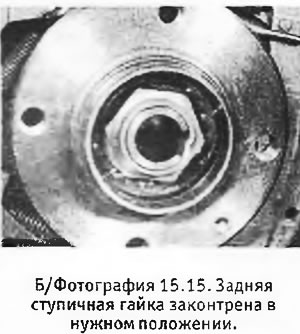

14. Nainštalujte podložku a novú maticu náboja. Utiahnite maticu na správny krútiaci moment a zasuňte jej objímku do drážky na čape.

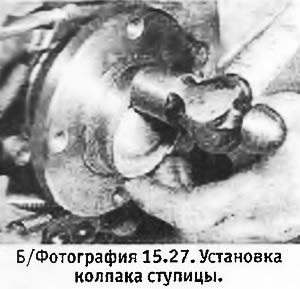

15. Nainštalujte kryt náboja (pozri foto), brzdový bubon a koleso. Spustite stroj na zem a utiahnite skrutky kolesa na správny krútiaci moment.
