Výmena zadného brzdového strmeňa

Demontáž zadného brzdového strmeňa:

• uvoľnite páku parkovacej brzdy;
• uvoľnite upevňovacie skrutky zadného kolesa, zdvihnite zadnú časť auta a zaistite ju na stojanoch. Odskrutkujte upevňovacie skrutky a vyberte koleso;
• odstráňte zadné brzdové doštičky;

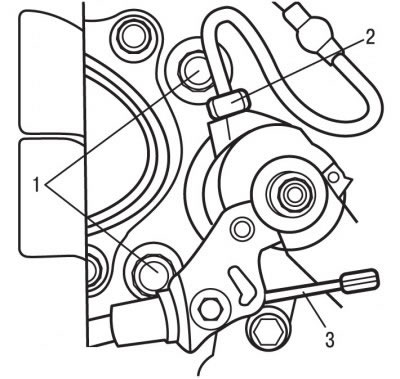

• odpojte lanko parkovacej brzdy 3 od strmeňa (ryža. 8.14);
• odstráňte uzáver z kompenzačnej nádržky brzdového systému, uzavrite hrdlo nádrže polyetylénom a naskrutkujte uzáver späť. Je to potrebné, aby veko hermeticky uzavrelo expanznú nádrž;
• odskrutkujte spojovaciu maticu 2 pripevňujúcu brzdovú hadičku k strmeňu a brzdovú hadičku uzavrite plastovou zátkou;
• odskrutkujte dve skrutky 1 a vyberte strmeň s držiakom strmeňa.

Inštalácia zadného brzdového strmeňa:

• odstráňte prach a nečistoty zo strmeňa a hrdzu z okraja brzdového kotúča. Vyčistite brzdový kotúč rozpúšťadlom typu HENKEL;

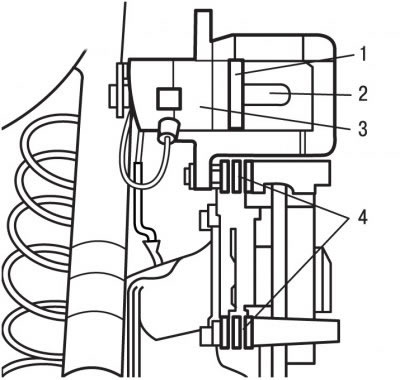

• skontrolujte, či spod piestu neuniká brzdová kvapalina 2 (pozri obr. 8.13);
• skontrolujte stav a správne nasadenie manžety 1 a ochranných vlnitých uzáverov 4;
• skontrolujte brzdový kotúč, či nemá praskliny, najmä okolo otvorov pre skrutky kolesa, ako aj opotrebovanie alebo mechanické poškodenie a v prípade potreby vymeňte oba kotúče;
• zmerajte hrúbku brzdového kotúča;
• uistite sa, že vodiace kolíky strmeňa sa voľne posúvajú;
• v prípade potreby vymeňte chybné diely;
• nainštalujte držiak strmeňa so strmeňom;
• upevnite držiak strmeňa pomocou skrutiek a utiahnite ich krútiacim momentom 32 Nm;
• namontujte brzdovú hadicu na strmeň a utiahnite spojovaciu maticu brzdovej hadičky na 15 Nm;
• nainštalujte kábel parkovacej brzdy a pripevnite ho k páke;
• nainštalujte brzdové doštičky;
• odstráňte vzduch z hydraulického okruhu brzdového systému;
• namontujte koleso a zaistite ho skrutkami a utiahnite ich krútiacim momentom 90 Nm.
