Kontrola hladiny a výmena oleja v prevodovke

Ak chcete skontrolovať hladinu oleja:

• skontrolujte chyby pomocou diagnostického nástroja;
• zdvihnite auto na výťah alebo umiestnite auto do vodorovnej polohy na inšpekčnú priekopu;
• nastavte volič do polohy «P», okrem parkovacej brzdy;
• pripojte diagnostický nástroj;
• vyberte funkciu «Meranie parametrov»;

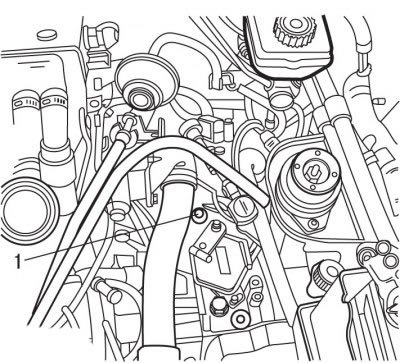

• odstrániť zástrčku 1 (ryža. 5.64) na plnenie oleja;
• pomocou plniaceho valca 0341 alebo trubice s lievikom na konci naplňte prevodovku 0,5 litra oleja ESSO LT 71141;
• pri bežiacom motore zohrejte prevodový olej na teplotu 58 až 68°C;
• Pri bežiacom motore odstráňte zátku na kontrolu hladiny oleja. Zástrčka má 19 mm šesťhrannú hlavu;
• ak olej vyteká tenkým prúdom a potom kvapká, potom je hladina oleja správna. Aktualizujte počítadlo opotrebovania oleja;
• Ak olej vytečie a potom prestane tiecť, postupujte takto:
• zastavte motor;
• nechajte olej vychladnúť;
• pridajte 0,5 l oleja do prevodovky;
• zopakujte operácie na kontrolu hladiny oleja v prevodovke;
• Vymeňte tesnenie pri každom odstránení zátky na kontrolu hladiny oleja.

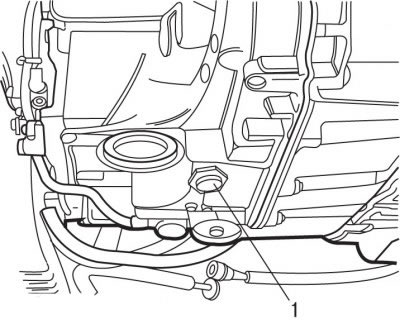

Vypustenie oleja na výmenu sa musí vykonať na horúcej prevodovke, preto strávte krátku jazdu v aute (ryža. 5,65).

Výmena oleja v prevodovke:

• zdvihnite auto na výťah alebo umiestnite auto do vodorovnej polohy na inšpekčnú priekopu;
• olej je možné vypustiť len čiastočne, objem vypusteného oleja je cca 4 l;
• pod vypúšťací otvor oleja umiestnite nádobu na zachytávanie oleja a odskrutkujte zátku 1 (pozri obr. 5.64) vypúšťanie oleja. Zástrčka má 27 mm šesťhrannú hlavu. V prípade potreby stlačte zátku pri odskrutkovaní, aby olej predčasne nevytiekol, vypustite motorový olej;
• po úplnom vypustení oleja utrite olej okolo vypúšťacieho otvoru a naskrutkujte vypúšťaciu skrutku oleja s novým tesniacim krúžkom a utiahnite ju na 40 Nm;
• odstrániť zástrčku 2 (pozri obr. 5,65) na plnenie oleja;
• Pomocou plniaceho valca 0341 alebo trubice s lievikom na konci naplňte prevodovku olejom ESSO LT 71141.

Objem naplneného oleja:

• po vypustení oleja - 4 l;
• po odstránení a inštalácii kľukovej skrine hydraulického bloku - 1,5 l;
• po vypustení kvapaliny a výmene hydraulickej jednotky - 4,5 l;
• po vypustení kvapaliny a výmene meniča krútiaceho momentu - 5 l.

Pozor! Ak chcete vykonať akúkoľvek prácu, pridajte do prevodovky najmenej 0,5 litra nového oleja, aktualizujte ukazovateľ opotrebovania oleja pomocou skenovacieho prístroja a postupujte podľa postupu kontroly hladiny oleja.
