Lanko ručnej brzdy — demontáž a montáž

Prvky ručnej brzdy

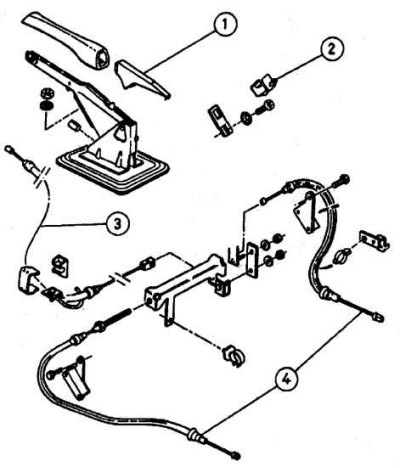

Lanko ručnej brzdy sa skladá z 3 častí: predná časť, ktorá obsahuje nastavovací mechanizmus, pravá a ľavá zadná časť, ktoré spájajú zadné brzdy s nastavovacím mechanizmom na prednom lanku. Každý diel je možné odobrať samostatne.

Lanko prednej ručnej brzdy

Odstránenie a inštalácia

1. Zdvihnite zadnú časť auta a zaistite ju na stojanoch.

2. Pod vozidlom odstráňte medzičlánok výfukového systému a tepelný štít.

3. Uvoľnite poistnú maticu, odskrutkujte nastavovaciu maticu, aby sa lanko ručnej brzdy čo najviac uvoľnilo.

4. Uvoľnite predné káblové spony pod vozidlom, potom odpojte kábel od pravého kábla pri konektore kábla a od závesu regulátora.

5. Pri práci pod pákou ručnej brzdy odpojte lanko od nastavovacej dosky páky.

6. Na bežných modeloch so stredovou konzolou utiahnite páku ručnej brzdy a odstráňte obloženie ručnej brzdy z hornej časti stredovej konzoly.

7. Odstráňte obloženie na páke ručnej brzdy.

8. Na modeloch s vylepšenou stredovou konzolou odstráňte stredovú konzolu.


9. Zdvihnite páku ručnej brzdy na piate kliknutie, aby ste sa dostali ku koncu lanka.

10. Posuňte kábel dopredu a vyberte ho z lišty na páke.

11. Vytiahnite kábel nadol cez nastavovaciu dosku páky a vyberte ho spod vozidla.

12. Inštalácia sa vykonáva v opačnom poradí ako pri demontáži.

13. Skontrolujte a v prípade potreby upravte činnosť ručnej brzdy.

Lanko zadnej ručnej brzdy na bubnových brzdách

Odstránenie a inštalácia

1. Zdvihnite zadnú časť auta a zaistite ju na stojanoch.

2. Pod vozidlom odstráňte medzičlánok výfukového systému a tepelný štít.

3. Uvoľnite poistnú maticu na mechanizme regulátora a odskrutkujte maticu regulátora.

4. Pri odstraňovaní ľavého lanka odskrutkujte nastavovaciu maticu z konca závitového puzdra a odpojte koniec lanka od nastavovacieho závesu.

5. Pri odpájaní pravého kábla odpojte pravý kábel od kábla na konektore kábla.

6. Odstráňte príslušný brzdový bubon.

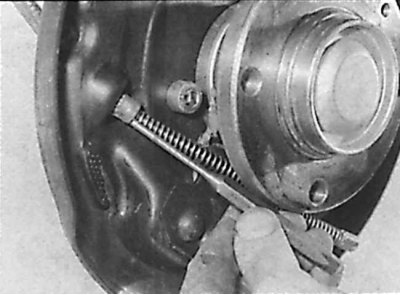

7. Pomocou klieští odpojte koniec lanka ručnej brzdy od ovládacej páky na brzdovej čeľusti.



8. Odstráňte plášť kábla z brzdového štítu.

9. Uvoľnite celú dĺžku kábla z upevňovacích držiakov a vyberte ho spod auta.


10. Inštalácia sa vykonáva v opačnom poradí ako pri demontáži.

11. Skontrolujte a v prípade potreby upravte činnosť ručnej brzdy.

Lanko zadnej ručnej brzdy na kotúčových brzdách

1. Zdvihnite zadnú časť auta a zaistite ju na stojanoch.

2. Pod vozidlom odstráňte medzičlánok výfukového systému a tepelný štít.

3. Uvoľnite poistnú maticu na mechanizme regulátora a odskrutkujte maticu regulátora.

4. Pri odstraňovaní ľavého lanka odskrutkujte nastavovaciu maticu z konca závitového puzdra a odpojte koniec lanka od nastavovacieho závesu.

5. Pri odpájaní pravého kábla odpojte pravý kábel od kábla na konektore kábla.

6. Odpojte lanko od ovládacej páčky na strmeňovi, potom odpojte plášť lanka od závesu strmeňa.

7. Uvoľnite celú dĺžku kábla z upevňovacích držiakov a vyberte ho spod auta.

8. Inštalácia sa vykonáva v opačnom poradí ako pri demontáži.

9. Skontrolujte a v prípade potreby upravte činnosť ručnej brzdy.
