Zadný brzdový bubon — demontáž, kontrola a montáž

Odstúpenie

1. Zdvihnite zadnú časť auta a zaistite ju na stojanoch.

2. Odstráňte príslušné zadné koleso.

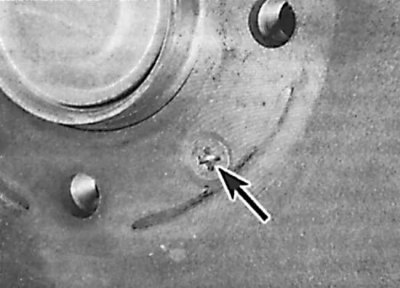

3. Odskrutkujte skrutky upevňujúce brzdový bubon k náboju.

4. Skontrolujte, či je ručná brzda úplne uvoľnená a vyberte brzdový bubon z vozidla.

5. Bubon môže byť ťažké vybrať z náboja kvôli korózii náboja alebo kvôli skutočnosti, že je držaný brzdovými doštičkami.

6. V prvom prípade, ak chcete vybrať bubon z náboja, poklepte na obvod bubna plastovým kladivom alebo drevenou paličkou.

7. V druhom prípade skontrolujte, či je ručná brzda úplne uvoľnená a vykonajte nasledujúce kroky.

8. Úplne uvoľnite nastavovač lanka ručnej brzdy, aby ste dosiahli maximálny priehyb lanka.

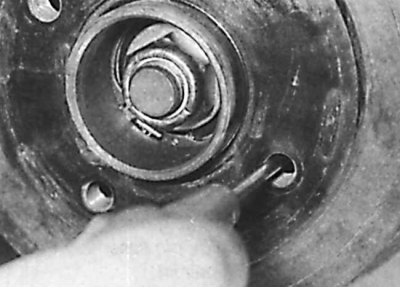

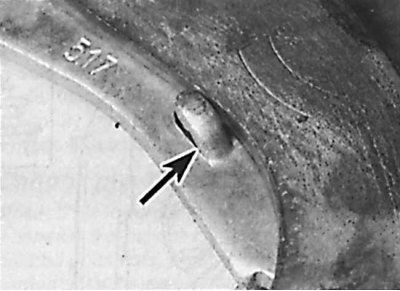

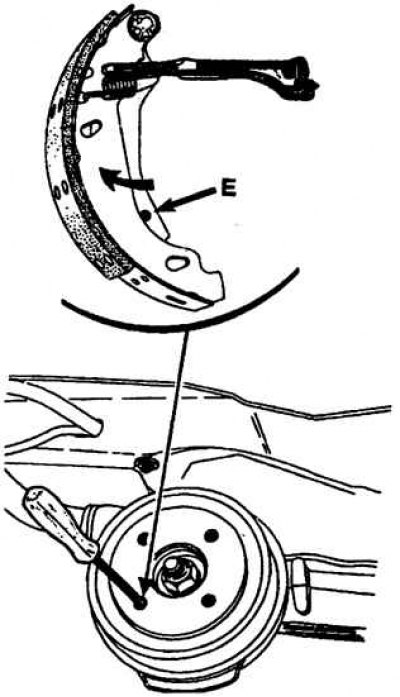

9. Odstráňte zátku zo zadnej strany brzdového štítu (korok sa zvyčajne farbí na modro) a pomocou skrutkovača posuňte páku ručnej brzdy k brzdovej čeľusti, kým sa nezastaví (E - poloha referenčného bodu na zastavenie páky ručnej brzdy).




10. Uvoľnite páku ručnej brzdy.

11. To umožní, aby sa brzdové čeľuste vzdialili od brzdového bubna, čo má za následok, že bubon možno ľahko vybrať z náboja.

Vyšetrenie

1. Dbajte na to, aby ste vnútorný povrch brzdového bubna očistili od brzdového prachu a nečistôt.

2. Vyčistite vonkajšok brzdového bubna a skontrolujte zjavné známky opotrebovania alebo poškodenia, praskliny okolo otvorov pre skrutky kolesa. V prípade potreby vymeňte bubon.

3. Skontrolujte vnútro brzdového bubna. Mierne opotrebovanie bubna pôsobením podložiek je normálne.

4. Zmerajte vnútornú pracovnú plochu bubna na niekoľkých miestach. Porovnajte výsledky získaných meraní.

5. Ak sa výsledky navzájom líšia, potom má bubon oválny tvar.

6. Ak je nameraný maximálny vnútorný priemer bubna v prijateľných medziach, musí sa prebrúsiť.

7. Ak opotrebovanie bubna prekročí povolené limity, je potrebné vymeniť brzdové bubny na oboch zadných kolesách.

Inštalácia

1. Pri inštalácii nového brzdového bubna použite rozpúšťadlo, aby ste z neho odstránili ochrannú fóliu.

2. Ak je to potrebné, skráťte dĺžku nastavovacej tyče brzdových doštičiek otáčaním nastavovacieho kolieska.




3. Skontrolujte, či je páka ručnej brzdy nastavená na okraj brzdovej čeľuste a či sú pracovné plochy brzdového bubna a náboja čisté a suché.

4. Namontujte brzdový bubon na náboj a zaistite ho skrutkami a utiahnite ich na požadovaný krútiaci moment.

5. Niekoľkokrát stlačte brzdový pedál, aby sa aktivoval mechanizmus nastavenia vôle brzdových doštičiek.

6. Nastavte lanko ručnej brzdy.

7. Nainštalujte koleso a spustite auto.
