Demontáž, oprava a montáž hlavy valcov

Demontáž

1. Umiestnite hlavu valca vpredu a vzadu na dva kusy dreva.

2. Demontujte sacie potrubie spolu s karburátorom, ako aj výfukové potrubie.

3. Odstráňte rozdeľovač a palivové čerpadlo.

4. Odstráňte veko ložiska vačkového hriadeľa zo strany zotrvačníka.

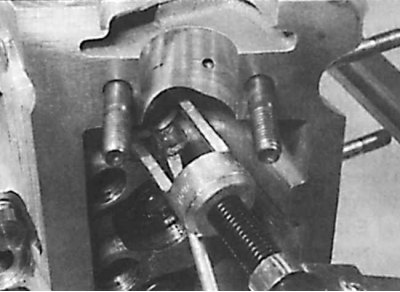

5. Odstráňte hnaciu kladku vačkového hriadeľa a držte ju špeciálnou tyčou, ktorá slúži na inštaláciu rozvodu plynu.

6. Odstráňte plastový kryt a olejové vedenie.

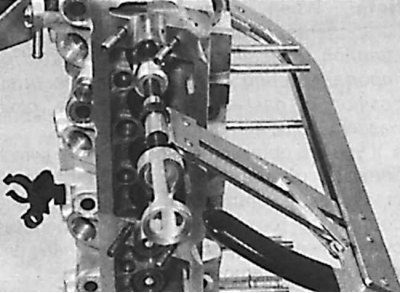

7. Odstráňte päť uzáverov ložísk vačkového hriadeľa a potom vyberte samotný vačkový hriadeľ.

8. Pomocou špeciálnej prísavky odstráňte posúvače. Označte posúvače, ako aj nastavovacie platne.



9. Pomocou štandardného nástroja stlačte pružinu ventilu.



10. Odstráňte závlačky ventilov.

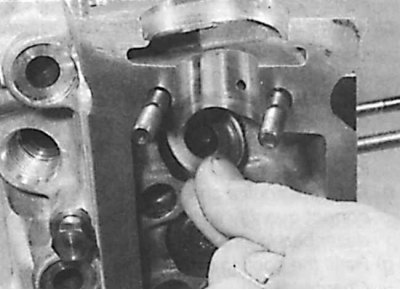

11. Odstráňte stlačovač pružín a odstráňte horný tanier pružiny.

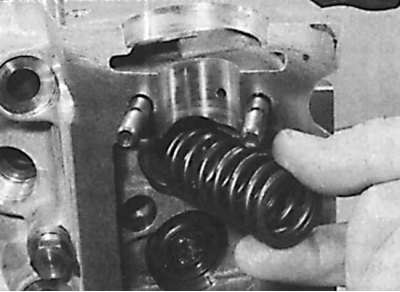

12. Odstráňte pružinu ventilu.

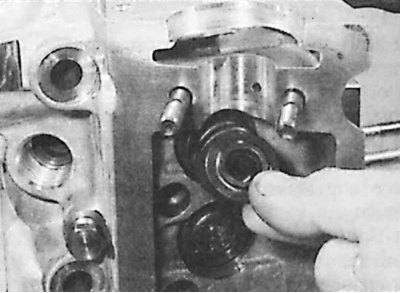

13. Odstráňte spodný držiak pružiny ventilu.

14. Odstráňte ventil zo zadnej časti hlavy. Ventily sú odstránené v poradí, počnúc od hnacej strany mechanizmu distribúcie plynu. Ventily musia byť označené lepiacou páskou alebo rozmiestnené tak, aby pri montáži zapadli.

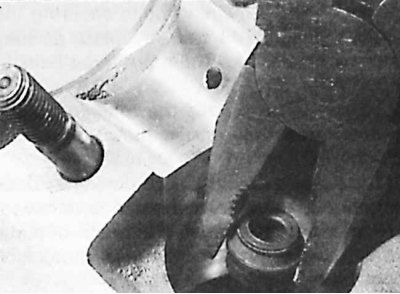

15. Odstráňte olejové tesnenia.

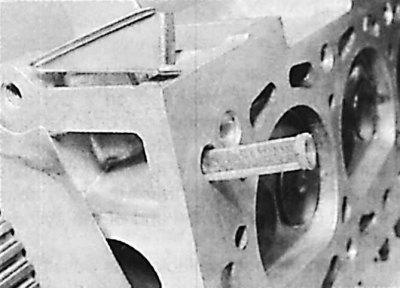

16. Odstráňte prídavný olejový filter z olejového kanála.

17. Vyčistite spojovacie plochy hlavy valcov (použite Magnus Magstrip alebo Framet Decaploc).

18. Vyčistite a dôkladne vyfúkajte všetky časti stlačeným vzduchom.

Pozor! Nepoužívajte nástroje, ktoré by mohli poškriabať čistené časti.

19. Pomocou pravítka a spáromeru skontrolujte rovinnosť spodnej plochy kĺbu hlavy valcov. Maximálna rovinnosť je 0,05 mm. Výrobca nepovoľuje brúsenie spodnej plochy spoja hlavy valcov pri servisných opravách.

Výmena vodidiel ventilov

Ak sa vo vodidlách nájde príliš veľká vôľa ventilov, vodidlá sa musia vymeniť. Táto operácia musí byť zverená špecializovanej dielni.


Pozor! Pri výmene vodidla ventilu je potrebné prebrúsiť príslušné sedlo ventilu.

Lapovanie ventilov

Ventily by mali byť lapované iba jemnozrnnou leštiacou pastou.



1. Namažte povrch sedla ventilu malým množstvom pasty a nainštalujte ventil do príslušného sedla. Pevne pritlačte gumenú prísavku na dosku ventilu a otočte ventil jedným alebo druhým smerom.

2. Po ukončení procesu lapovania dôkladne očistite všetky diely od nečistôt a pasty a skontrolujte sedlo ventilu a kotúč. Na oboch častiach by mal byť viditeľný pevný nepriehľadný krúžok, ktorý udáva šírku skosenia ventilu.

3. Ceruzkou vo vzdialenosti asi 1 mm rovnomerne po obvode nakreslite ťahy na krúžku kotúča ventilu, potom vložte ventil do vodiacej objímky a otočte ho o 90°, pričom na ventil mierne tlačte.

4. Vyberte ventil a skontrolujte, či na ňom nie sú pruhy. Ak sú všetky zdvihy vymazané, ventil môže byť konečne nainštalovaný. V opačnom prípade sa musí operácia lapovania zopakovať.

5. Skontrolujte šírku uloženia kotúča ventilu.

6. Skontrolujte tesnosť.

7. Po brúsení a lapovaní ventilov je potrebné dôkladne vyčistiť hlavu valcov.

Zloženie hlavy valcov

Inštalácia olejového tesnenia na drieku ventilu

1. Vykonajte kroky v opačnom poradí vzhľadom na proces demontáže.

2. Pre každý ventil postupujte v nasledujúcom poradí:

• umiestnite ventil do vodidla, pričom dbajte na správnu polohu;

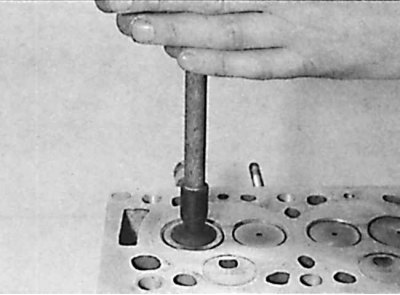

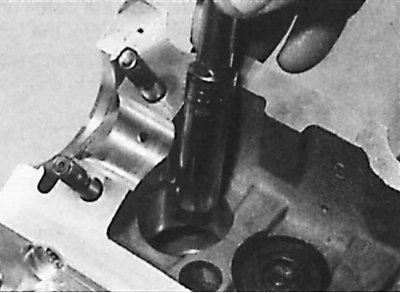

• namontujte nové olejové tesnenie na driek ventilu;
• nainštalujte spodnú dosku, pružinu a hornú dosku;
• stlačte ventilovú pružinu špeciálnym nástrojom a vložte sušienky.

3. Odstráňte pružinový kompresor.

4. Nainštalujte tlačné tyče na ich pôvodné pozície (ako pred demontážou) spolu s príslušnými nastavovacími doskami.

5. Nasaďte vačkový hriadeľ, zaistite uzávery ložísk a bočnú prírubu vačkového hriadeľa, utiahnite uzávery ložísk momentom 15 Nm.

6. Nainštalujte tesnenie ložiska na strane rozvodu (nástroj 7.0153 E).

7. Nainštalujte kladku.

8. Skontrolujte a nastavte vôľu ventilov. Záverečné kroky montáže hlavy valcov vykonajte v opačnom poradí vzhľadom na proces demontáže, t.j. nainštalujte olejové vedenie, veko ložiska na strane zotrvačníka, palivové čerpadlo, rozdeľovač, sacie a výfukové potrubie (tesnenia by sa mali vymeniť).

9. Nainštalujte snímače teploty chladiacej kvapaliny (ak by boli odstránené).

10. Nainštalujte prídavný olejový filter do olejového vedenia hlavy.

11. Pomocou špeciálnej tyče upevnite remenicu vačkového hriadeľa v polohe inštalácie rozvodu plynu.
