Mechanizmus uvoľnenia spojky — demontáž, kontrola a montáž

Odstúpenie

1. Odstráňte prevodovku.

Typ hriadeľa

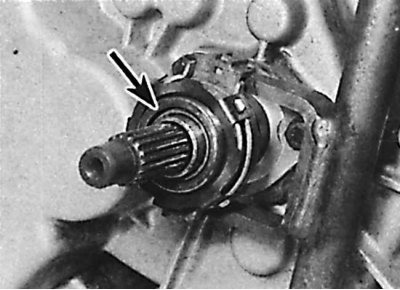

2. Odpojte ložisko (označené šípkou) z vypínacej vidlice spojky a vyberte ložisko zo vstupného hriadeľa.

3. Odstráňte valec z hnacej páky v hornej časti hriadeľa a vyberte uvoľňovaciu páku spojky z hornej časti hriadeľa uvoľnenia spojky. Pri inštalácii je potrebné použiť nový valček.

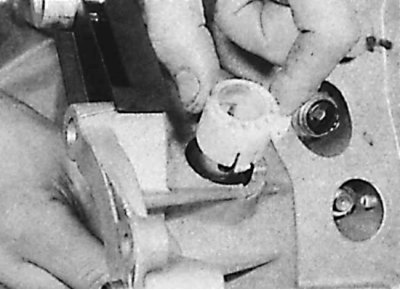

4. Stlačte poistný krúžok a odstráňte hornú objímku z hriadeľa vidlice spojky.

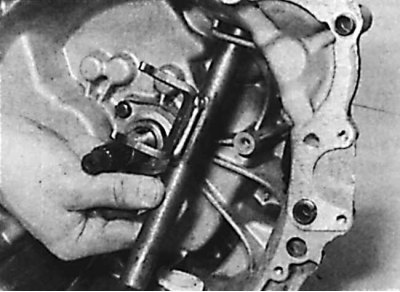

5. Odstráňte hriadeľ zo spodného puzdra a vyberte ho z puzdra spojky.

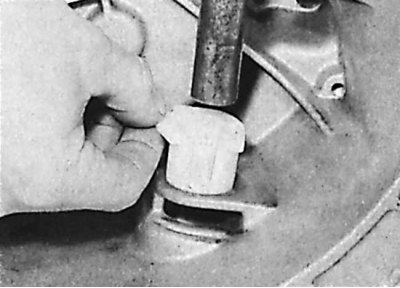

6. Stlačte poistný krúžok a vyberte spodné puzdro z puzdra spojky.

Typ guľôčkovej špičky

7. Uvoľnite západky a vysuňte uvoľňovacie ložisko z vodiacej objímky.

8. Odstráňte vypínaciu vidlicu spojky.

Vyšetrenie

1. Skontrolujte mechanizmus uvoľnenia spojky a v prípade potreby vymeňte opotrebované diely.

2. Skontrolujte uvoľňovacie ložisko, ktoré by sa malo otáčať ľahko, rovnomerne a ticho. Pracovná plocha ložiska pôsobiaceho na tlačnú pružinu musí byť hladká, bez trhlín, lokálnej korózie alebo opotrebovania. Ak sa vyskytnú tieto chyby, vypínacie ložisko sa musí vymeniť. Na predných spojkových jednotkách druhého typu je potrebné vymeniť celú zostavu.

Inštalácia

Typ hriadeľa

1. Otočné body a kontaktné plochy vidlice namažte sírnikom molybdéničitým.

2. Namontujte spodné puzdro skrine spojky. Vložte hriadeľ uvoľnenia spojky a horné puzdro a zaistite ich poistnými krúžkami.

3. Nainštalujte páčku uvoľnenia spojky na hriadeľ, zarovnajte otvory na hriadeli a páke a vložte nový kolík. Nainštalujte vypínacie ložisko na vstupný hriadeľ prevodovky a pripojte ho k vypínacej vidlici spojky.


4. Nainštalujte prevodovku.

Typ guľôčkovej špičky

5. Namažte puzdro sírnikom molybdénovým a nainštalujte vypínaciu vidlicu spojky.

6. Zatlačte na guľový čap, kým nezapadne na miesto.

7. Nainštalujte ložisko na vodiacu objímku a zaistite sponami.

8. Nainštalujte prevodovku.
