Сборка передней панели — снятие и установка (Peugeot 106)

  • Главная
  • 10X
  • Пежо 106 (1991-2003)
  • Кузов и салон
  • Интерьер (внутренние элементы)
0

Удаление



Предупреждение: На моделях, оснащенных подушкой безопасности пассажира, обратитесь за советом к дилеру Peugeot, прежде чем продолжить. На момент написания статьи не было никакой информации о креплениях или соединениях подушки безопасности пассажира на панели.


1. Отсоедините отрицательную клемму аккумулятора (см. "Отсоединение аккумулятора").

2. Осторожно снимите ручку управления двигателем вентилятора. При необходимости используйте плоскогубцы с тонкой картой, обернутой вокруг губок, чтобы защитить переключатель (см. рисунок).

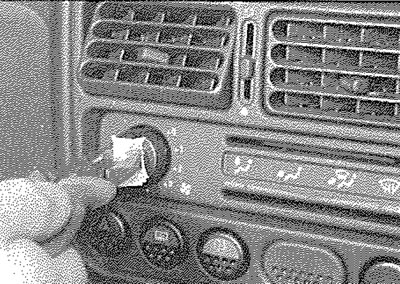

28.2. Снимите ручку управления двигателем вентилятора...


3. Аналогичным образом снимите рычаги управления обогревателем/вентиляцией (см. рисунок).

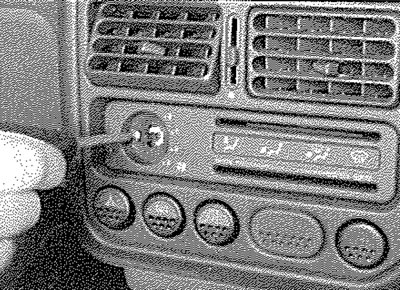

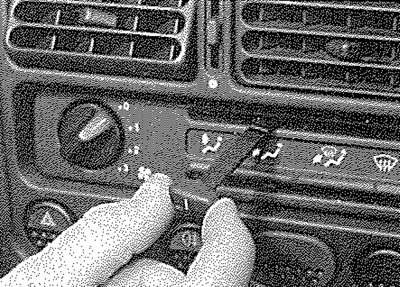

28.3. ... и рычаги управления



4. Открутите винт крепления панели управления отопителем (см. рисунок).



28.4. Открутите винт крепления панели управления отопителем...


5. Снимите панель управления обогревателем и вытяните патрон лампы освещения из задней части панели (см. рисунок).

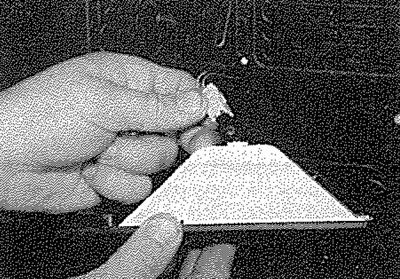

28.5. ... затем снимите панель и вытащите патрон лампы


6. Если применимо, снимите радиоприемник/кассетный проигрыватель, как описано в Глава 12. Если радио не установлено, отсоедините заглушку от панели.

7. Нажмите на фиксирующие выступы в верхней и нижней части корпуса радиоприемника/кассетного проигрывателя, затем снимите корпус с лицевой панели (см. рисунок).

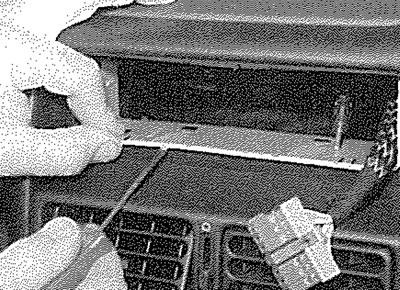

28.7. Освобождение фиксирующего выступа корпуса радиоприемника/кассетного проигрывателя



8. Снимите два крепежных винта панели отделки вентиляционного сопла/переключателя с проема панели управления отопителем (см. рисунок). Где применимо, подденьте заглушку переключателя с панели отделки сопла/переключателя.



28.8 Откручивание винта крепления панели облицовки вентиляционного сопла/выключателя


9. Через отверстие в корпусе радиоприемника/кассетного проигрывателя открутите две гайки крепления панели отделки вентиляционного сопла/переключателя, затем снимите панель. Отсоедините разъем электропроводки от переключателя электродвигателя вентилятора отопителя (см. иллюстрации).

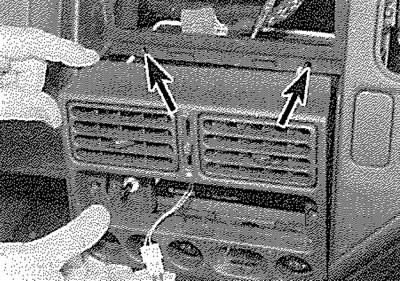

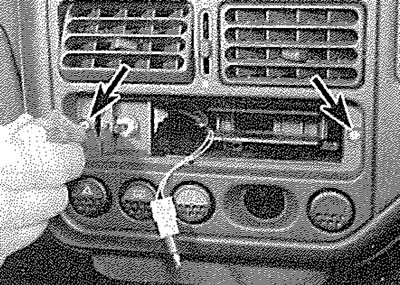

28.9а. Снимите декоративную панель вентиляционного сопла/выключателя (крепежные гайки шпилек указаны стрелками)...

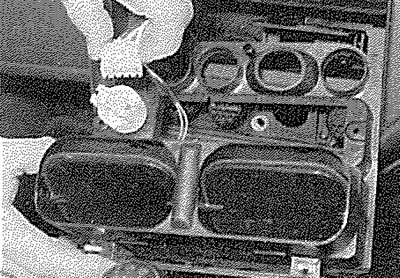

28.9б.... и отсоедините разъем электропроводки выключателя электродвигателя вентилятора отопителя


10. Снимите подкладку пепельницы и пепельницу с панели (см. рисунки).

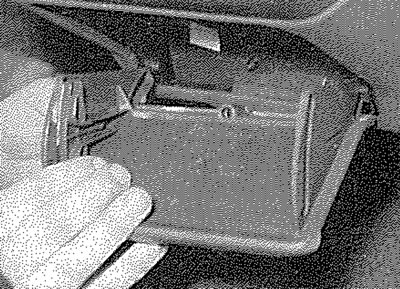

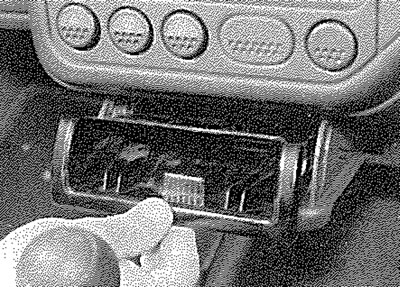

28.10а. Вытащите вкладыш из пепельницы...




28.10б.... и пепельница


11. Откройте перчаточный ящик, затем на ранних моделях открутите два крепежных винта (расположенных под перчаточным ящиком) и снимите перчаточный ящик (см. рисунок). На более поздних моделях сдвиньте два шарнирных штифта крышки перчаточного ящика к центру автомобиля и снимите крышку перчаточного ящика.




28.11 Откручивание винта крепления вещевого ящика


12. Снимите рулевую колонку, как описано в Глава 10.

13. На моделях с полноразмерной центральной консолью снимите консоль, как описано в Раздел 27.

14. Работая под центром панели, отсоедините крышку разъема проводки, затем отсоедините разъемы проводки от панели в нижней части панели и разъедините разъемы (см. рисунки).

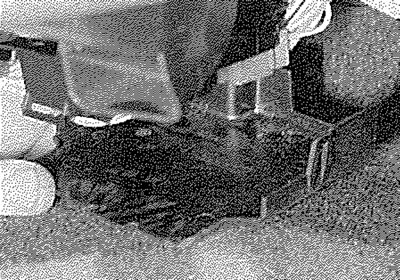

28.14а. Отсоедините крышку...

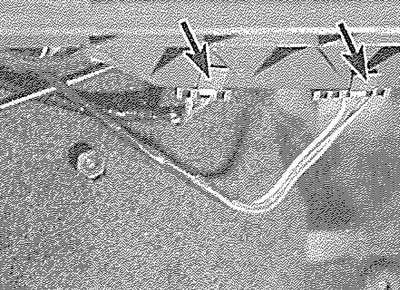

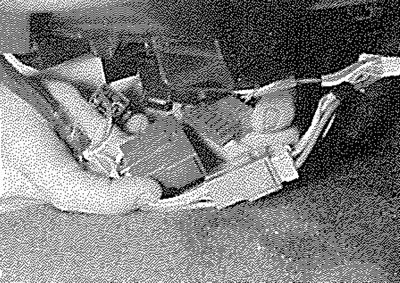

28.14б.... и отсоедините разъемы проводки под центром панели


15. Дотянитесь до задней панели и отсоедините воздуховоды отопителя с каждой стороны узла отопителя (см. рисунок).

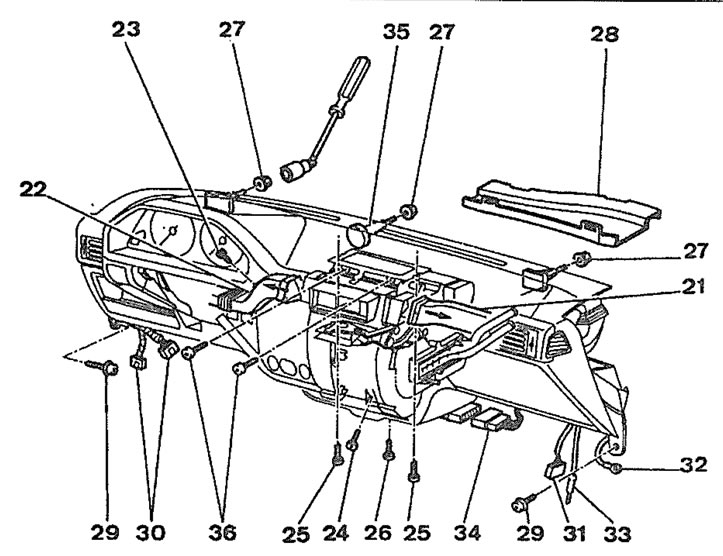

28.15. Крепления панели приборов - показана модель с левым рулем 21. Воздуховод отопителя; 22. Воздуховод отопителя; 23. Винт крепления воздуховода отопителя; 24. Нижний винт крепления отопителя; 25. Верхние винты крепления отопителя (только слева на моделях с кондиционером); 26. Нижний винт крепления отопителя; 27. Гайки крепления панели; 28. Панель капота ветрового стекла; 29. Боковые винты крепления панели; 30. Разъемы проводки; 31. Разъем проводки; 32. Провод заземления; 33. Разъем провода радиоантенны; 34. Разъем проводки; 35. Центральный установочный выступ панели; 36. Верхние винты крепления отопителя (только модели с кондиционером)


16. При необходимости снимите винт крепления воздуховода отопителя, затем снимите воздуховоды отопителя.

17. Через отверстие пепельницы снимите нижний крепежный винт нагревательного блока ("24" на рисунке 28.15) (см. рисунок).

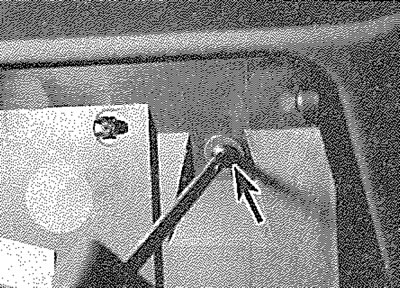

28.17. Нижний крепежный винт нагревательного блока (указан стрелкой) доступен через отверстие в пепельнице


18. Работая под панелью, снимите оставшийся нижний крепежный винт нагревательного блока и два верхних крепежных винта ("25" и "26" на рисунке 28.15) (см. рисунки). Доступ к верхним винтам затруднен, и потребуется отвертка Torx с длинной ручкой. Обратите внимание, что в моделях с кондиционером есть только один верхний винт с левой стороны.



28.18а. Снятие оставшегося нижнего крепежного винта нагревательного блока

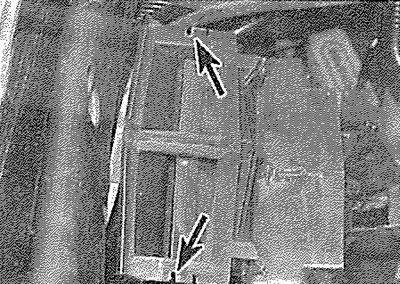

28.18b. Вид через лобовое стекло со снятой панелью, показаны места расположения верхних крепежных винтов обогревателя (указаны стрелкой)


19. На моделях с кондиционером отверните два дополнительных верхних крепежных винта блока отопителя ("36" на рисунке 28.15 — доступ возможен через отверстие в перчаточном ящике).

20. Дотянитесь до приборной панели и отсоедините трос спидометра от панели приборов, резко потянув за верхнюю часть троса.

21. При необходимости снимите трос дроссельной заслонки, как описано в главе 4А.

22. Работая в нишах для ног, осторожно отогните ковровую панель с боков панели, чтобы открыть винты крепления стороны панели (по одному с каждой стороны панели). Снимите винты. Обратите внимание, что левый винт также крепит рычаг открывания капота (см. рисунок).

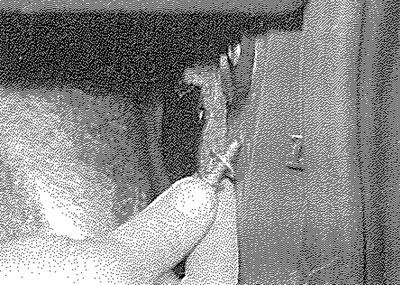

28.22. Снятие левого крепежного винта панели приборов


23. Отсоедините разъемы проводки, расположенные по бокам панели (два разъема с левой стороны, прикрепленные к панели, и один с правой стороны) (см. иллюстрации). Аналогично отсоедините разъем провода радиоантенны с правой стороны панели.

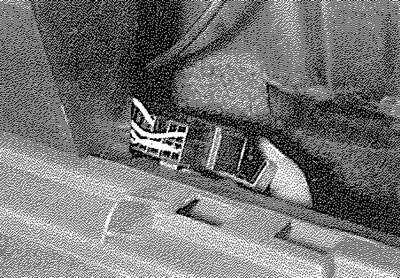

28.23а. Отсоедините разъемы проводки от левого конца панели...




28.23б.... и отсоедините их


24. Достаньте из-под приборной панели проводку и отсоедините ее от выключателя стоп-сигнала (см. рисунок).

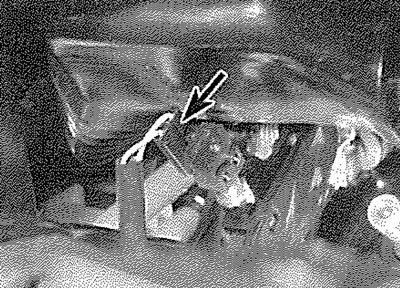

28.24. Разъем электропроводки выключателя стоп-сигнала (указан стрелкой)


25. Работая в правом пространстве для ног, снимите крепежный винт и шайбу, крепящие провод заземления к кузову (см. рисунок).



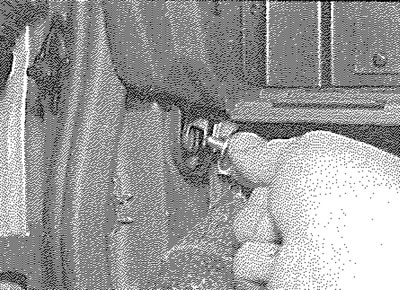

28.25. Снимите винт, фиксирующий заземляющий провод


26. Снимите рычаги стеклоочистителя, как описано в Глава 12.

27. Откройте капот.

28. Снимите крепежный винт и две гайки и снимите панель капота ветрового стекла с люка. Обратите внимание, что панель защелкивается по краю ветрового стекла и передних крыльев.

29. Если установлена, снимите крепежные гайки и отсоедините пластиковую крышку с левой или правой стороны люка (в зависимости от того, что применимо).

30. Работая в люке, открутите три гайки крепления лицевой панели (см. рисунок).

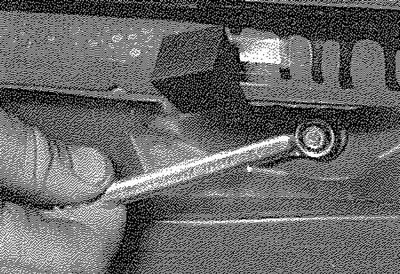

28.30 Откручивание гайки крепления панели приборов


31. Работая внутри транспортного средства, осторожно потяните блок панели назад от переборки, чтобы отсоединить центральный выступ от люка (см. рисунок).

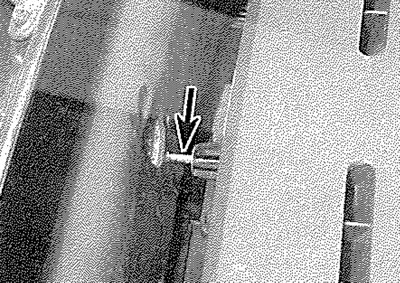

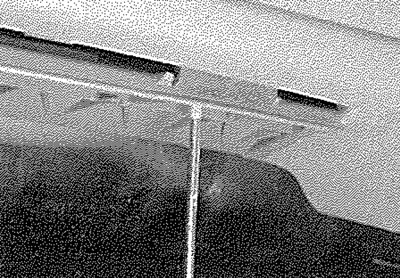

28.31. Центральный установочный выступ на панели приборов (указан стрелкой) — вид через лобовое стекло


32. Поддерживая панель приборов, затем, работая с левой стороны салона, снимите крепежную гайку и разъедините две половины многоконтактного разъема проводки (см. рисунки).

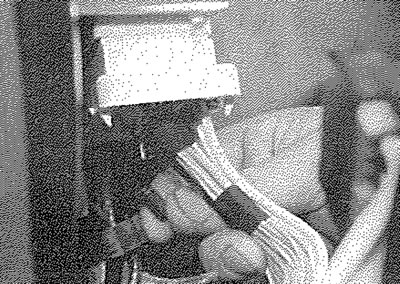

28.32а. Снимите крепежную гайку...

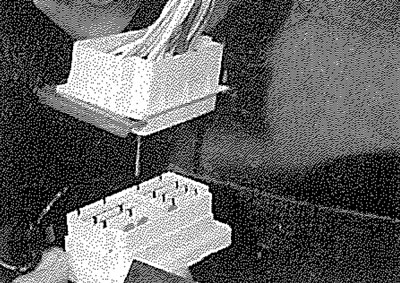

28.32б.... и отсоедините многоконтактный разъем проводки


33. Выполните окончательную проверку, чтобы убедиться, что вся соответствующая проводка отключена и убрана для облегчения снятия панели.

34. После того, как узел будет освобожден от переборки, вытащите его через один из дверных проемов (см. рисунок).

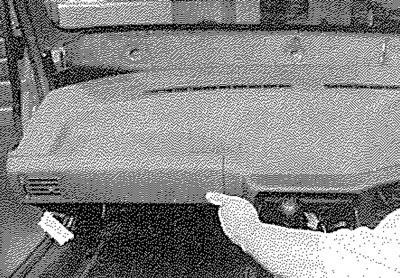

28.34 Снятие панели


Переоборудование



35. Установка производится в порядке, обратном снятию, с учетом следующих моментов:
  • a) Перед тем, как вставить панель на место, соедините две половины многоконтактного разъема проводки и установите на место фиксирующую гайку. Также пропустите трос спидометра через отверстие в верхней части панели.
  • б) Убедитесь, что панель капота ветрового стекла установлена правильно, и установите на место рычаги стеклоочистителя, как описано в Глава 12.
  • в) Убедитесь, что все разъемы проводки правильно подключены и расположены.
  • d) При необходимости установите трос дроссельной заслонки, как описано в Глава 4А.
  • д) Убедитесь, что трос спидометра правильно подключен.
  • е) Убедитесь, что воздуховоды отопителя надежно подсоединены.
  • ж) Установите рулевую колонку, как описано в Глава 10.
  • h) Установите радиоприемник/кассетный проигрыватель, как описано в Глава 12.
