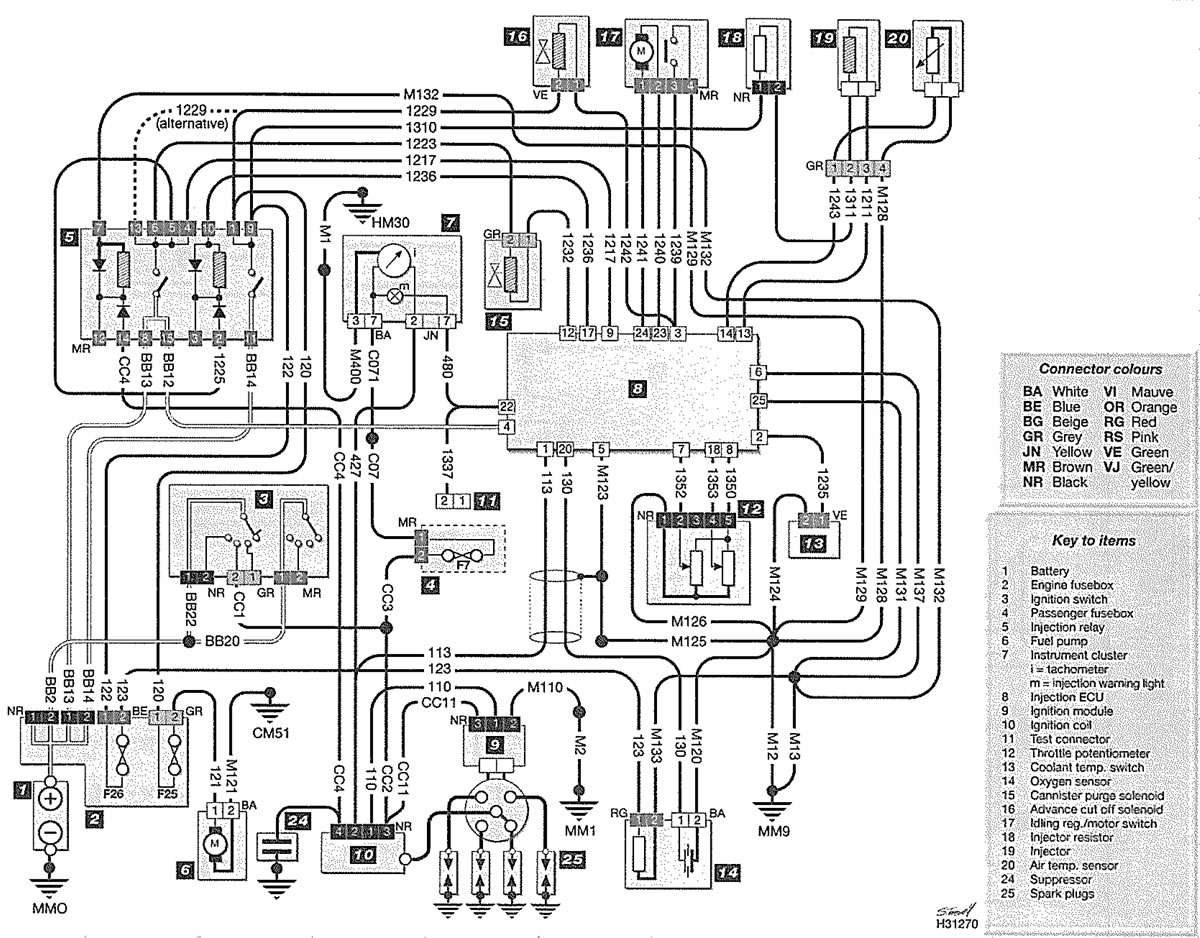

Ключ к пунктам
1. Аккумулятор.
2. Блок предохранителей двигателя.
3. Замок зажигания.
4. Блок предохранителей для пассажира.
5. Реле впрыска.
6. Топливный насос.
7. Пыльник для инструментов:
- я = тахометр
- m = контрольная лампа впрыска
8. ЭБУ впрыска.
9. Модуль зажигания.
10. Катушка зажигания.
11. Тестовый разъем.
12. Потенциометр дроссельной заслонки.
13. Температура охлаждающей жидкости, переключатель.
14. Датчик кислорода.
15. Соленоид продувки канистры.
16. Соленоид отключения подачи топлива.
17. Регулятор холостого хода/выключатель двигателя.
18. Резистор инжектора.
19. Инжектор.
20. Температура воздуха, датчик.
24. Подавитель.
25. Свечи зажигания.
