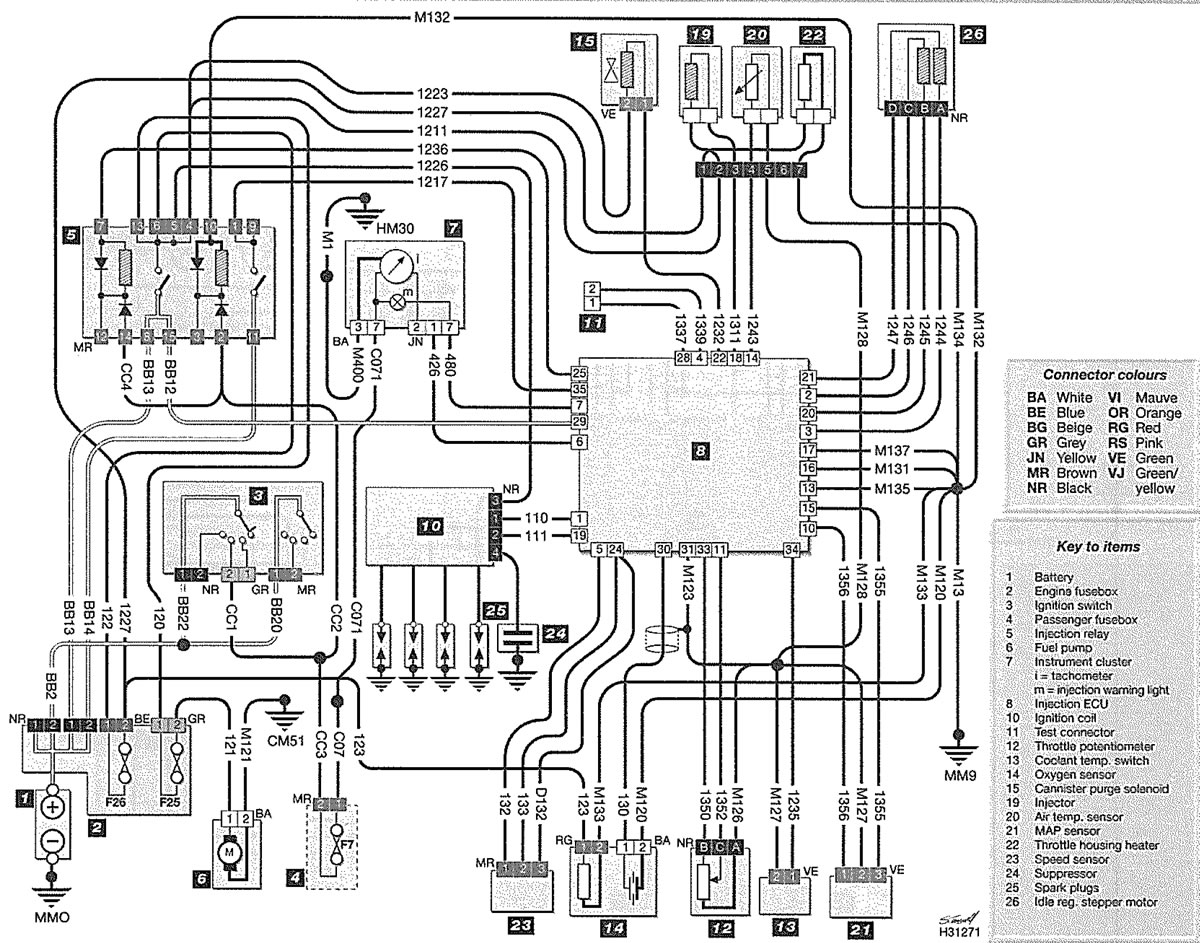

Ключ к пунктам
1. Аккумулятор.
2. Блок предохранителей двигателя.
3. Замок зажигания.
4. Блок предохранителей для пассажира.
5. Реле впрыска.
6. Топливный насос.
7. Комбинация приборов:
- т = тахометр
- m = контрольная лампа впрыска
8. ЭБУ впрыска.
10. Катушка зажигания.
11. Тестовый разъем.
12. Потенциометр дроссельной заслонки.
13. Температура охлаждающей жидкости, переключатель.
14. Датчик кислорода.
15. Соленоид продувки канистры.
19. Инжектор.
20. Датчик температуры воздуха.
21. Датчик МАР.
22. Подогреватель дроссельной заслонки.
23. Датчик скорости.
24. Подавитель.
25. Свечи зажигания.
26. Регулятор холостого хода шагового двигателя.
