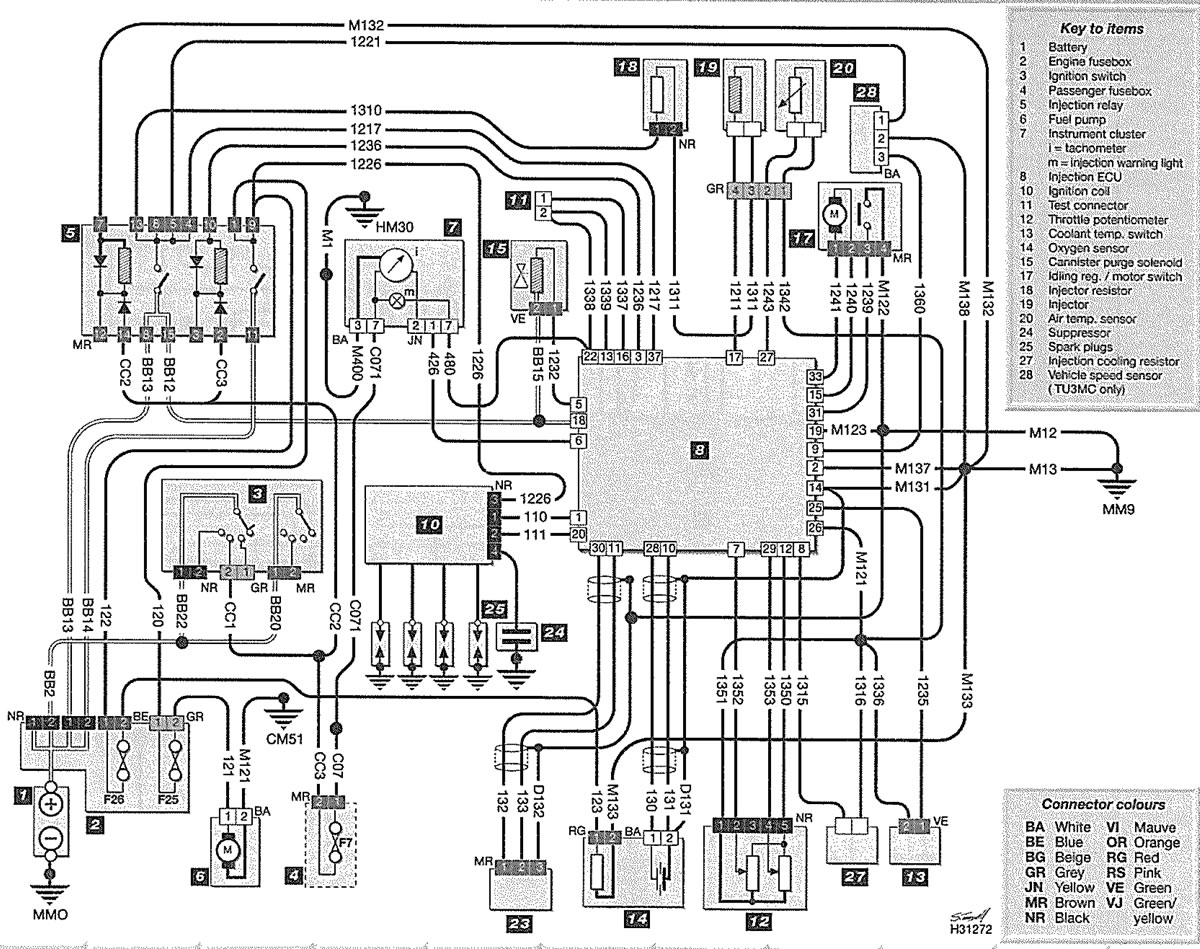

Ключ к пунктам
1. Аккумулятор.
2. Блок предохранителей двигателя.
3. Замок зажигания.
4. Блок предохранителей для пассажира.
5. Реле впрыска.
6. Топливный насос.
7. Комбинация приборов:
- я= тахометр
- m = контрольная лампа впрыска
8. ЭБУ впрыска.
10. Коллектор зажигания.
11. Тестовый разъем.
12. Потенциометр дроссельной заслонки.
13. Датчик температуры охлаждающей жидкости.
14. Датчик кислорода.
15. Соленоид продувки канистры.
17. Регулятор холостого хода/выключатель двигателя.
18. Резистор инжектора.
19. Инжектор.
20. Температура воздуха, датчик.
24. Подавитель.
25. Свечи зажигания.
27. Инжекционный охлаждающий резистор.
28. Датчик скорости автомобиля (только TU3MG)
