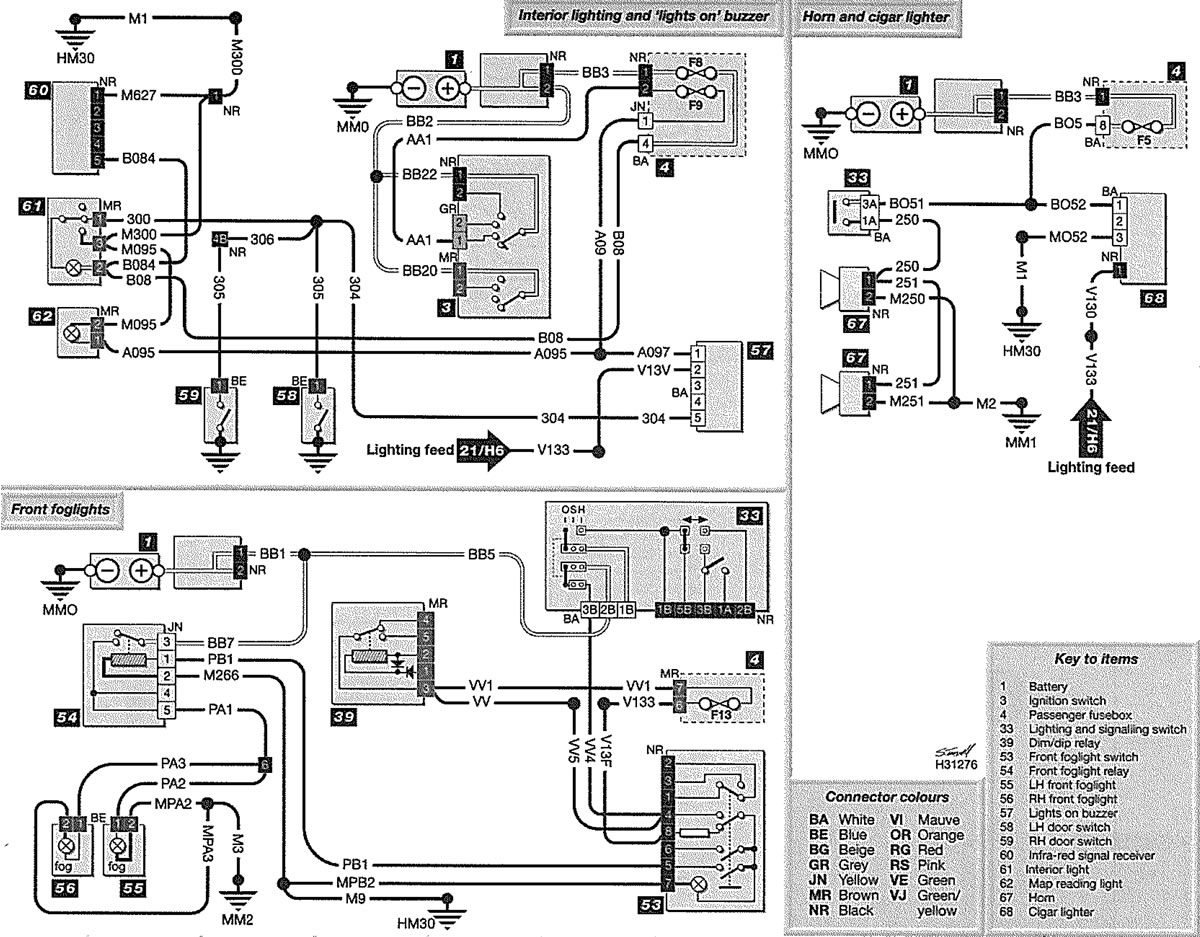

Схема 20: Внешнее и внутреннее освещение, звуковой сигнал и прикуриватель — с шасси № 50 191 756
Открыть большую картинку в новой вкладке »


Ключ к подгибкам



1. Аккумулятор.

3. Замок зажигания.

4. Блок предохранителей для пассажира.

33. Выключатель освещения и сигнализации.

39. Реле затемнения/дип-реле.

53. Выключатель противотуманных фар.

54. Реле передних противотуманных фар.

55. Левая передняя противотуманная фара.

56. Правая передняя противотуманная фара.

57. Световой сигнал на зуммере.

58. Выключатель левой двери.

59. Выключатель правой двери.

60. Приемник инфракрасного сигнала.

61. Внутреннее освещение.

62. Фонарь для чтения карты.

67. Горн.

68. Прикуриватель.
