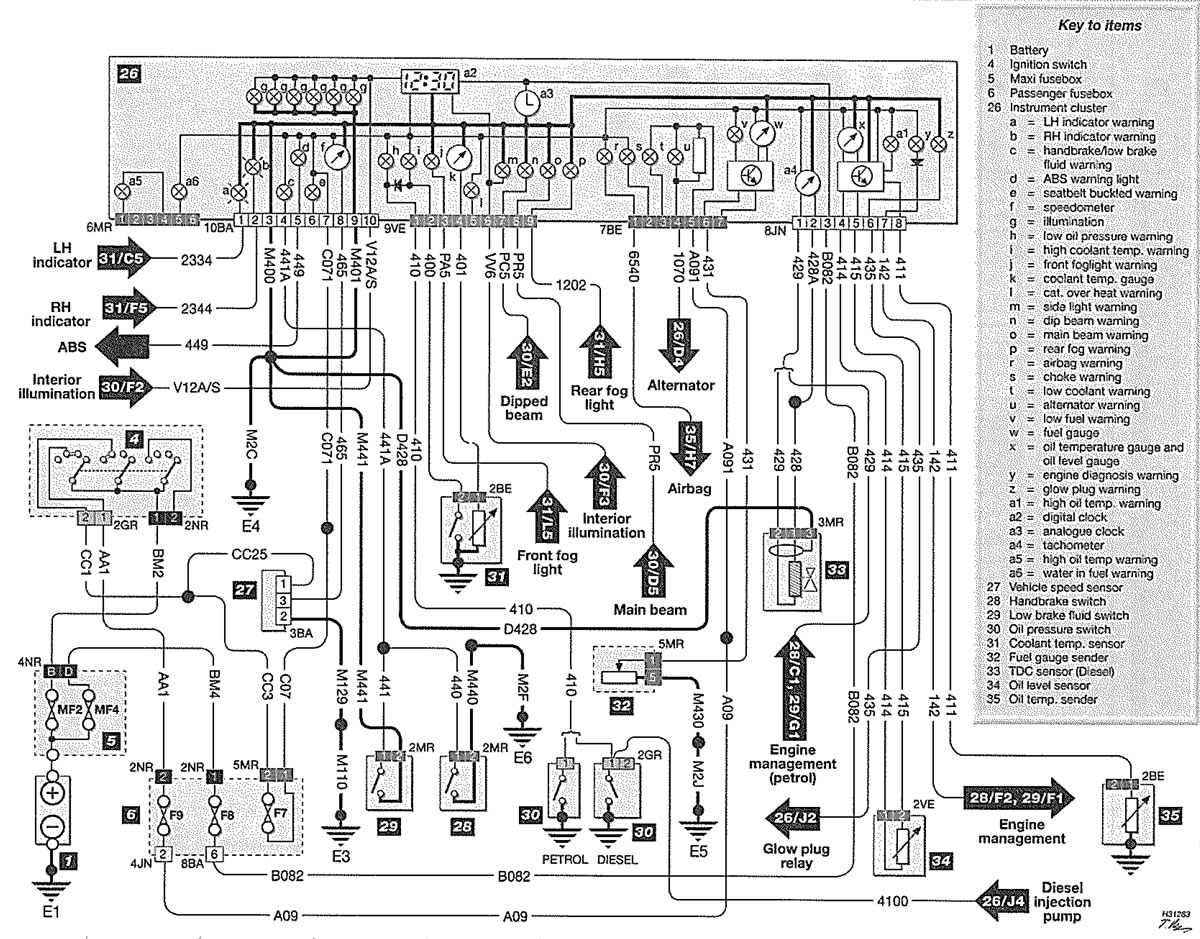

Ключ к пунктам
1. Аккумулятор.
4. Выключатель зажигания.
5. Большой блок предохранителей.
6. Пассажирский ящик.
26. Комбинация приборов:
- a = предупреждение индикатора LH
- b = предупреждение индикатора RH
- c = предупреждение о ручном тормозе/низком уровне тормозной жидкости
- d = контрольная лампа ABS
- e = предупреждение о пристегнутом ремне безопасности
- ф = спидометр
- г = освещение
- h = предупреждение о низком давлении масла
- i = высокая температура охлаждающей жидкости, предупреждение
- j = предупреждение о передних противотуманных фарах
- k = температура охлаждающей жидкости, датчик
- l = предупреждение о перегреве кат
- m = предупреждение о габаритном свете
- n = предупреждение о ближнем свете
- o = предупреждение о дальнем свете
- p = предупреждение о задних противотуманных фарах
- r = предупреждение о подушке безопасности
- s = предупреждение об удушье
- t = предупреждение о низком уровне охлаждающей жидкости
- u = предупреждение генератора
- v = предупреждение о низком уровне топлива
- w = указатель уровня топлива
- x = указатель температуры масла и указатель уровня масла
- y = предупреждение диагностики двигателя
- z = предупреждение о свечах накаливания
- a1 = предупреждение о высокой температуре масла
- а2 = цифровые часы
- а3 = аналоговые часы
- а4 = тахометр
- a5 = предупреждение о высокой температуре масла
- a6 = предупреждение о наличии воды в топливе
27. Датчик скорости автомобиля.
28. Выключатель ручного тормоза.
29. Датчик низкого уровня тормозной жидкости.
30. Датчик давления масла.
31. Температура охлаждающей жидкости, датчик.
32. Датчик указателя уровня топлива.
33. Датчик ВМТ (дизель).
34. Датчик уровня масла.
35. Температура масла, датчик.
