Модели 1,4 литра
1. Ослабьте фиксирующий зажим и отсоедините шланг вентиляции картера от левого конца крышки воздухоочистителя (см. рисунок).

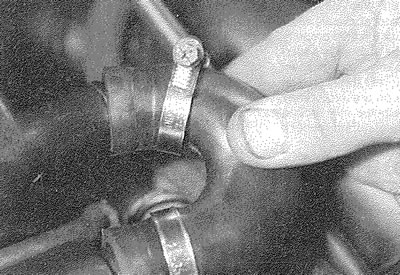

19.1. Ослабьте фиксатор и отсоедините шланг сапуна от крышки воздухоочистителя
2. Ослабьте и снимите три крепежных винта с передней части крышки корпуса воздухоочистителя. Обойдите крышку, открутив все ее быстросъемные крепления, затем снимите крышку, отметив четыре уплотнительных кольца (см. иллюстрации).

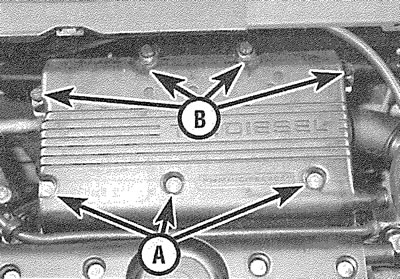

19.2a. Крепежные винты крышки воздухоочистителя (A) и быстросъемные фиксаторы (B)

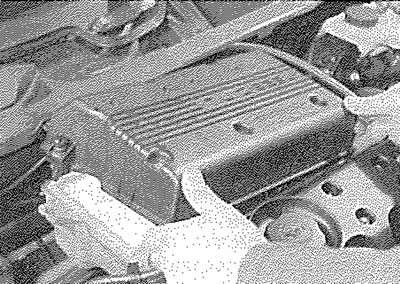

19.2б. Снимите крышку...
3. Выньте фильтрующий элемент, отметив, какой стороной он установлен. Проверьте уплотнительные кольца крышки на предмет повреждений или износа и замените их при необходимости (см. иллюстрации).

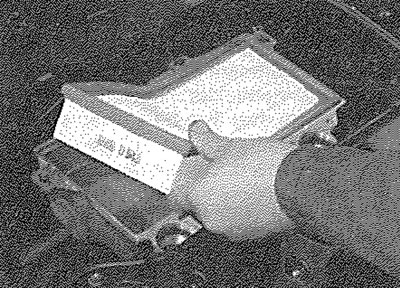

19.3а.... и вынуть элемент

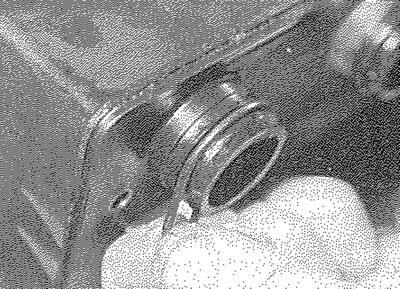

19.3b. Проверьте уплотнительные кольца крышки воздушного фильтра на наличие признаков повреждения и замените их при необходимости
4. Установите новый фильтрующий элемент, убедившись, что он правильно установлен во впускном коллекторе.
5. Убедитесь, что каждое уплотнительное кольцо правильно установлено в своем углублении в крышке, затем установите крышку на коллектор.
6. Закрепите крышку на месте с помощью быстросъемных креплений, затем установите на место три крепежных винта и надежно затяните их.
Модели 1,5 литра
7. Ослабьте зажимы и отсоедините соединительную трубку и воздухозаборный канал от крышки корпуса воздушного фильтра.
8. Ослабьте и выньте крепежные винты, затем снимите крышку с корпуса воздухоочистителя и выньте фильтрующий элемент, запомнив его ориентацию.
9. Удалите все следы грязи и мусора с внутренней части корпуса воздухоочистителя с помощью ткани.
10. Установите новый элемент, убедившись, что он установлен правильной стороной и правильно расположен в корпусе.
11. Установите крышку и закрепите ее на месте с помощью крепежных винтов. Установите на место соединительную трубку и воздухозаборные каналы и надежно затяните крепежные зажимы.
