Оглавление: Устройство впрыска топлива Bosch 🠇 Устройство впрыска топлива Bosch 🠇 Устройство впрыска топлива Bosch 🠇
Устанавливается на: — двигатели типа XUD 9A/L
Идентификационный номер насоса — VER425.1 201
Конструкция насоса — Поршневой распределительный насос
Статический момент впрыска, при верхней мертвой точки (ход поршня насоса): — 1,07±0,02 мм
Динамическая регулировка — 18+\-1° (регулируется специальным прибором)
Число оборотов холостого хода — 750 +50\-0 об/мин (800 +50\-0 об/мин с кондиционером)
Максимальное число оборотов (без нагрузки): — 5150 ±125 об/мин
Ускоренное число оборотов холостого хода — 950±50 об/мин
Регулировка числа оборотов останова двигателя:
- толщина регулировочной шайбы — 3,0 мм
- регулируемое число оборотов — 1250±100 об/мин
Устройство впрыска топлива Bosch
Устанавливается на: — двигатели типа XUD 9Y
Идентификационный номер насоса — VER162.4 518
Конструкция насоса — Поршневой распределительный насос
Статический момент впрыска, при верхней мертвой точки (ход поршня насоса): — 0,77±0,02 мм
Динамическая регулировка —12 +\-1° (регулируется специальным прибором)
Число оборотов холостого хода — 775 +25\-0 об/мин (775 +50\-0 об/мин с кондиционером)
Максимальное число оборотов (без нагрузки) — 5100±125 об/мин
Ускоренное число оборотов холостого хода — 950±50 об/мин
Регулировка числа оборотов останова двигателя:
- толщина регулировочной шайбы —1,0 мм
- регулируемое число оборотов —775 +20\-50 об/мин
Устройство впрыска топлива Bosch
Устанавливается на: — двигатели типа XUD 9TE/L
Идентификационный номер насоса — VER445.2 XUD 203
Конструкция насоса — Поршневой распределительный насос
Статический момент впрыска, при верхней мертвой точки (ход поршня насоса): — 0,66±0,02 мм
Динамическая регулировка — 11±1° (регулируется специальным прибором)
Число оборотов холостого хода — 750 +50\-0 об/мин (800 +50\-0 об/мин с кондиционером)
Максимальное число оборотов (без нагрузки): — 5100±80 об/мин
Ускоренное число оборотов холостого хода — 950±50 об/мин
Регулировка числа оборотов останова двигателя:
- толщина регулировочной шайбы — 3,0 мм
- регулируемое число оборотов — 1250 +\-100 об/мин
Устройство впрыска топлива Bosch
Устанавливается на: — двигатели типа XUO 9TE/Y
Идентификационный номер насоса — VER472 XUD 210
Конструкция насоса — Поршневой распределительный насос
Статический момент впрыска, при верхней мертвой точки (ход поршня насоса): — 0,63+0,02 мм
Динамическая регулировка — 10,5 +\-1° (регулируется специальным прибором)
Число оборотов холостого хода — 750 +50\-0 об/мин (800 +50\-0 об/мин с кондиционером)
Максимальное число оборотов (без нагрузки): — 5100±80 об/мин
Ускоренное число оборотов холостого хода — 950±50 об/мин
Регулировка числа оборотов останова двигателя:
- толщина регулировочной шайбы — 3,0 мм
- регулируемое число оборотов — 1250 +\-100 об/мин

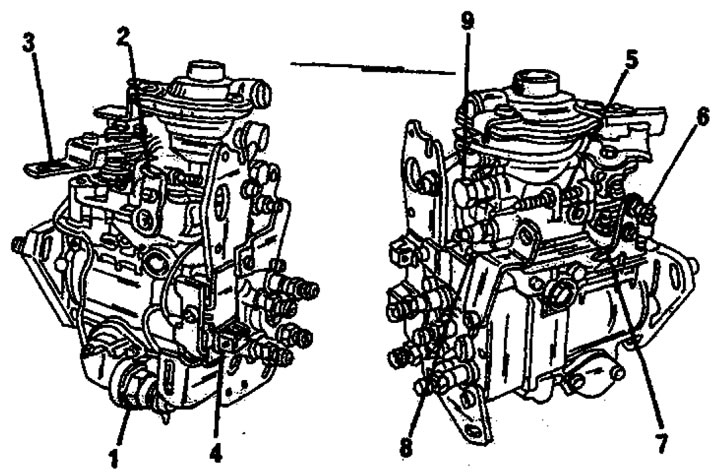

Расположение регулировочных винтов устройства впрыска топлива Bosch (турбодизельные двигатели) 1. Отключение регулирования момента впрыска топлива при холодном двигателе и пониженной нагрузке; 2. Рычаг останова; 3. Рычаг акселератора (рычаг газа); 4. Электрический останови переключатель на 3 положения для (1); 5. Регулировочный винт остаточного потока; 6. Регулировочный винт ускоренных оборотов холостого хода; 7. Регулировочный винт оборотов холостого хода; 8. Электромагнитный выключатель останова .; 9. Полый болт канала возврата топлива (маркировка OUT)
