В зависимости от типа двигателя и устройства впрыска топлива устанавливаются форсунки различного типа. Форсунки системы впрыска топлива Bosch не на всех типах двигателей одинаковы. Форсунки имеют цветовую маркировку на держателях. Форсунки, работающие в системе Lucas, имеют зеленую маркировку. Если двигатель имеет систему рециркуляции отработавших газов, то на форсунках с верхней стороны надето зеленое пластмассовое кольцо (которое нельзя снимать). Форсунки устройства впрыска топлива Bosch также не одинаковы на всех типах двигателей и могут иметь на держателе форсунки серебряную, фиолетовую или синюю маркировку. Маркировка видна и без снятия форсунки. На рисунке 419 показана маркировка форсунки Lucas. На форсунке Bosch цветовая маркировка наносится только в месте (1).

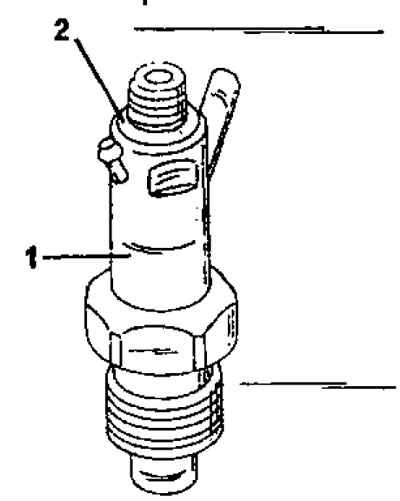

Рис. 419. Маркировка форсунки Lucas (Rato-Diesel или Con-Diesel) в месте (1). Пластмассовое кольцо ставится только на автомобилях с системой рециркуляции отработавших газов. На форсунке Bosch цветовая маркировка наносится только в месте (1).
Для определения форсунки с нарушенным функционированием следует последовательно отсоединять трубки впрыска и запускать двигатель. Если при снятии определенной трубки впрыска работа двигателя не изменяется, соответствующая форсунка не работает.
Источник статьи размещён на peugeotbook.ru
Снятие форсунки производится следующим образом:
- Отвернуть трубку впрыска. Отворачивать накидную гайку удобнее всего накидным ключом со сделанной прорезью. Отсоединить от форсунки шланг возврата топлива.
- Ввернуть шток форсунки. Это делается либо головкой ключа 27 мм, либо специальным инструментом, применяющимся на станциях обслуживания Peugeot. Также годится специальный инструмент Citroen 7007-Т. Снять искрогасительную шайбу и медную шайбу (см. Рис. 420). При установке обе шайбы обязательно заменяются.

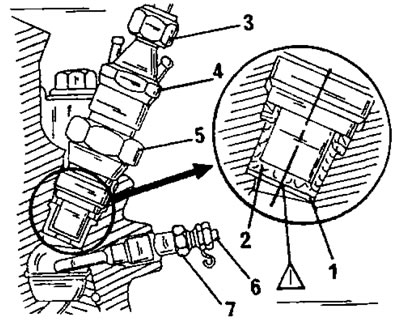

Рис. 420. Установленная форсунка. 1. Медная шайба; 2. Искрогасительная шайба; 3. Накидная гайка; 4. Шток форсунки; 5. Шестигранник 27 мм, 90 нм; 6. Свеча накаливания, 22 нм; 7. Шестигранник свечи накаливания
Установка производится в обратной последовательности. Искрогасительная шайба (2) на рисунке 420 устанавливается закругленной стороной кверху. Установить медную шайбу (1). Затянуть шток форсунки моментом 90 нм; накидную гайку трубки впрыска моментом затяжки 20 нм.
