Дръжка за вътрешна врата
Премахване
1. Свалете вътрешния облицовъчен панел на вратата, както е описано в Раздел 12.
2. Плъзнете модула на дръжката към задната част на вратата, след това издърпайте модула от отвора на вратата и разкачете свързващия прът (ако е необходимо, освободете свързващия прът от скобите на вратата) (вижте илюстрацията).

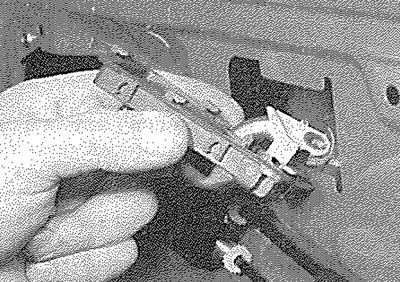

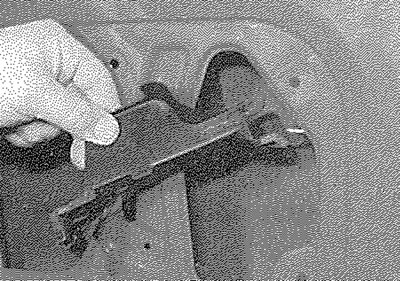

13.2. Сваляне на вътрешна дръжка на входна врата
Премонтиране
3. Повторното монтиране е обратно на демонтирането, но се уверете, че свързващият прът е правилно свързан отново и монтирайте отново вътрешния облицовъчен панел по отношение на Раздел 12.
Външна дръжка на врата - модели с 3 врати
Премахване
4. Отворете вратата.
5. Свалете вътрешния облицовъчен панел на вратата и пластмасовия уплътнителен лист, както е описано в Раздел 12.
6. Протегнете ръка през отвора на вратата и откопчайте пластмасовия щит от задната страна на ключалката на вратата (вижте илюстрацията).

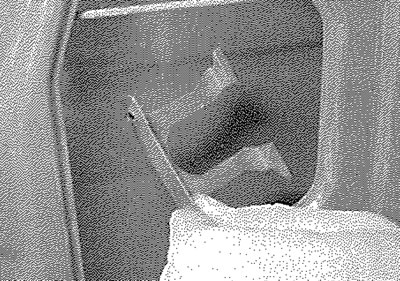

13.6. Разкопчайте пластмасовия щит от ключалката на вратата
7. С помощта на голяма плоска отвертка завъртете дръжката, за да я освободите от вратата (вижте илюстрацията).

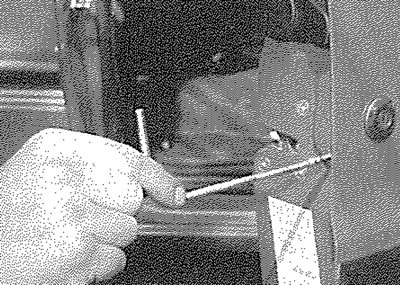

13.7. Освободете дръжката...
8. Работейки през отвора на вратата, откачете свързващия прът от задната част на дръжката и издърпайте модула на дръжката. Вземете декоративната плоча от външния ръб на вратата (вижте илюстрацията).

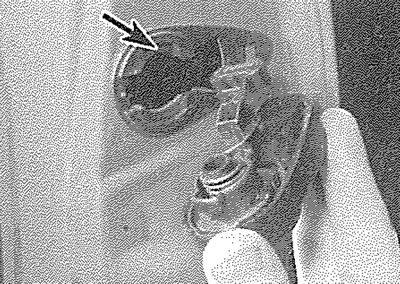

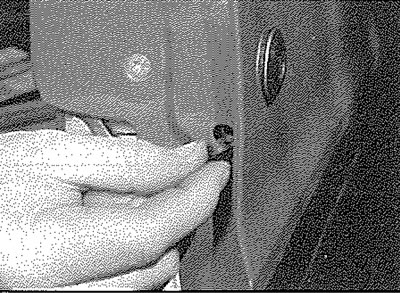

13.8. ... и го пуснете от вратата. Облицовъчна плоча (със стрелка)
Премонтиране
9. Повторното монтиране е обратното на демонтирането, но използвайте нов пластмасов уплътнителен лист и монтирайте отново вътрешния облицовъчен панел в съответствие с Раздел 12.
Външна дръжка на врата - модели с 5 врати
Забележка: При повторното монтиране на дръжката ще са необходими нови нитове.
Премахване
10. Работейки извън вратата, залепете маскираща лента около областта около дръжката, за да защитите боята.
11. Повдигнете дръжката за достъп до закрепващите нитове (вижте илюстрацията). Накарайте асистент да държи дръжката в повдигната позиция или да я закрепи в позиция.
13.11. Закрепващи нитове за външната дръжка на вратата (стрелка) - модел с 5 врати
12. С помощта на свредло 4,0 mm пробийте двата закрепващи нита, след това издърпайте модула на дръжката от вратата и разкачете свързващите пръти.
Премонтиране
13. Повторното монтиране е обратно на отстраняването, но се уверете, че свързващите пръти са правилно свързани към дръжката и закрепете модула с нови нитове.
Цилиндър за заключване на предна врата
14. Цилиндърът на ключалката може да се отстрани по следния начин, без да е необходимо да се отстранява вътрешният панел на вратата:
- a) Направете подходящ инструмент, както е показано на придружаващата илюстрация, като използвате самонарезен винт със среден размер, запоен на дължина на прът, огънат под прав ъгъл.
- b) Отворете вратата и дръпнете капака от задния ръб на вратата (вижте илюстрацията).
- c) Поставете инструмента през отвора в ръба на вратата (вижте илюстрацията) и завийте самонарезния винт в скобата за закрепване на ключалката до края на резбата на винта.
- d) Натиснете инструмента, за да освободите закрепващата скоба и издърпайте заключващия цилиндър от външната страна на вратата. Оставете инструмента захванат със скобата.
- e) Поставете отново ключалката и използвайте инструмента, за да издърпате закрепващата скоба на място.
- f) Уверете се, че скобата е здраво захваната в цилиндъра на ключалката, след това развийте инструмента от скобата и поставете отново капака.

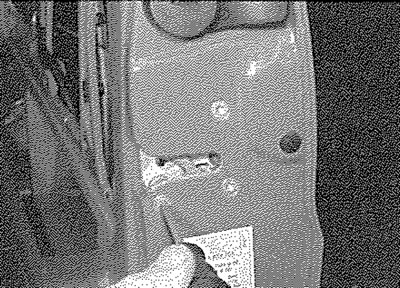

13.14а. Преместете капака от ръба на вратата...

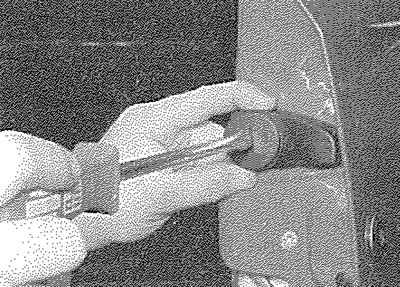

13.14б.... и завийте инструмента в скобата за закрепване на ключалката
Премахване
15. Свалете вътрешния облицовъчен панел на вратата и пластмасовия уплътнителен лист, както е описано в Раздел 12.
16. Протегнете ръка през отвора на вратата и откопчайте пластмасовия щит от задната страна на ключалката на вратата.
17. Работейки вътре във вратата, издърпайте закрепващата скоба от задната страна на цилиндъра на ключалката, след което отстранете цилиндъра на ключалката от външната страна на вратата (вижте илюстрациите).
13.17а. Издърпайте закрепващата скоба...

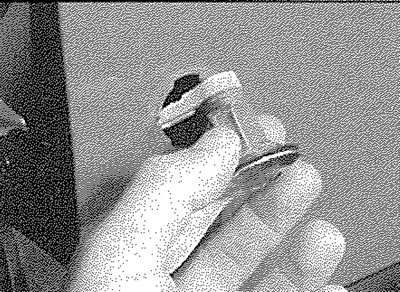

13.17б.... и свалете цилиндъра на ключалката
Премонтиране
18. Повторното монтиране е обратно на отстраняването, но се уверете, че закрепващата скоба на цилиндъра на ключалката е здраво монтирана и използвайте нов пластмасов уплътнителен лист. Поставете отново вътрешния облицовъчен панел на вратата в съответствие с Раздел 12
Заключване на входната врата
Премахване
19. Свалете вътрешния панел на вратата и пластмасовия уплътнителен лист, както е описано в Раздел 12.
20. Отстранете вътрешната дръжка, като я издърпате към предната част на вратата, за да я освободите и откачете свързващия прът от дръжката.
21. Разкопчайте свързващия прът от панела на вратата (вижте илюстрацията).

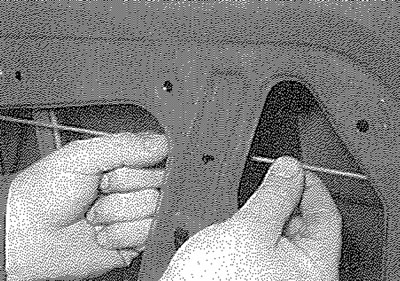

13.21. Разкопчайте свързващия прът от панела на вратата
22. Протегнете ръка през отвора на вратата зад ключалката и откопчайте пластмасовия щит от задната страна на ключалката (вижте илюстрацията). Където е приложимо, изключете и кабелите от мотора на централното заключване. Първо изключете отрицателния проводник на батерията; отнасят се до "Изключване на акумулатора".
13.22. Разкопчайте пластмасовия щит от задната страна на ключалката
23. Отстранете трите закрепващи винта от задния ръб на вратата, след това изтеглете заключващия модул, заедно с прътите, през отвора във вътрешната обшивка на вратата (вижте илюстрациите). Когато ключалката е изтеглена, прекарайте щангата за управление на бутона за заключване надолу през отвора в горната част на вратата. Обърнете внимание на маршрута на заключващите пръти, за да осигурите правилно повторно монтиране. Където е приложимо, изключете щепсела на окабеляването от блока на ключалката, когато е изтеглен.

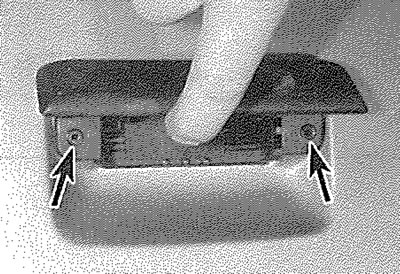

13.23а. Отстранете закрепващите винтове...

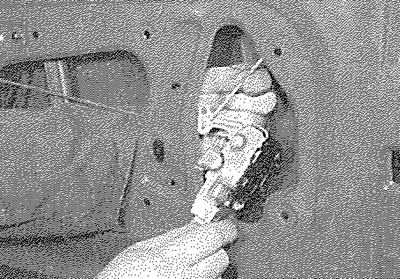

13.23b.... и извадете блока за заключване на предната врата
Премонтиране
24. Повторното монтиране е обратно на отстраняването, като се имат предвид следните точки:
- a) Уверете се, че заключващите пръти са правилно повторно свързани и насочени. Имайте предвид, че свързващият прът трябва да минава пред работния кабел на прозореца.
- b) Проверете работата на ключалката, преди да поставите пластмасовия уплътнителен лист.
- c) Използвайте нов пластмасов уплътнителен лист и поставете отново вътрешния облицовъчен панел на вратата в съответствие с Раздел 12.
Заключване на задната врата
Премахване
25. Отстранете вътрешния облицовъчен панел на вратата и пластмасовия уплътнителен лист, както е описано в Раздел 12.
26. Свалете външната дръжка на вратата, както е описано по-рано в този раздел.
27. Плъзнете модула на вътрешната дръжка на вратата към задната част на вратата, след това издърпайте модула от отвора на вратата и разкачете свързващия прът (вижте илюстрацията). Освободете свързващия прът от скобите на вратата.

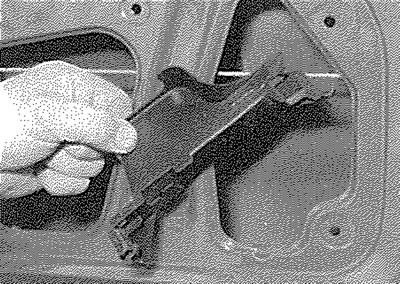

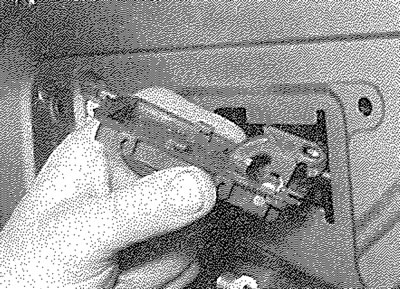

13.27. Премахване на вътрешната дръжка на задната врата
28. Протегнете ръка през отвора на вратата, след това освободете закрепващата скоба и разкачете щангата за управление на заключващия бутон от задната част на ключалката. Където е приложимо, изключете щепсела на кабелите от мотора на централното заключване. Първо изключете отрицателния проводник на батерията; отнасят се до "Изключване на акумулатора".
29. Развийте трите закрепващи винта на ключалката (вижте илюстрацията), след това изтеглете ключалката заедно с работния прът през отвора.

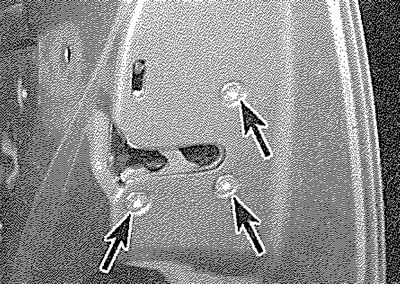

13.29. Винтове за закрепване на ключалката на задната врата (стрелка)
Премонтиране
30. Повторното монтиране е обратно отстраняване на премахването, като се имат предвид следните точки:
- a) Уверете се, че заключващите пръти са правилно повторно свързани и насочени.
- b) Поставете отново външната дръжка на вратата, като използвате нови нитове.
- c) Проверете работата на ключалката, преди да поставите пластмасовия уплътнителен лист.
- d) Използвайте нов пластмасов уплътнителен лист и поставете отново вътрешния облицовъчен панел на вратата в съответствие с Раздел 12.
