Огледален монтаж
Премахване
1. При модели с електрически огледала, изключете отрицателната клема на акумулатора (вижте "Изключване на акумулатора").
2. Извадете облицовката на огледалото от вътрешния ръб на вратата. Където е приложимо, отстранете винта, закрепващ копчето за регулиране към декоративната плоча и извадете декоративната плоча. Където е приложимо, издърпайте регулатора от вратата (вижте илюстрациите).

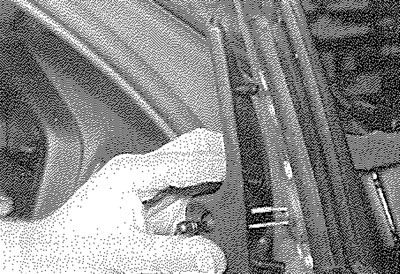

19.2а. Извадете огледалото от ръба на вратата...

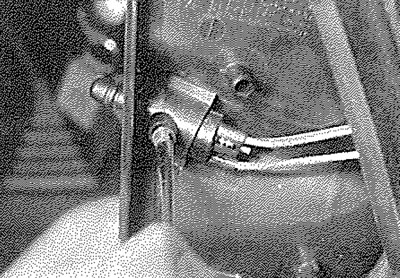

19.2б.... след това отстранете закрепващия винт на регулатора

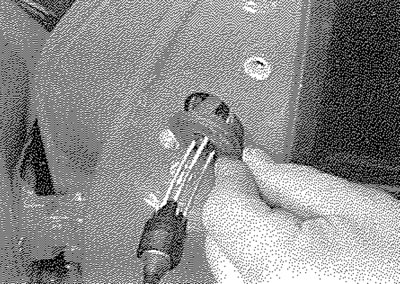

19.2c. Издърпайте втулката за регулиране от вратата
3. Отстранете трите закрепващи винта на огледалото, след това, където е приложимо, изключете щепсела на окабеляването и извадете модула на огледалото от вратата заедно с регулиращия механизъм и уплътнението (където е приложимо) (вижте илюстрациите).

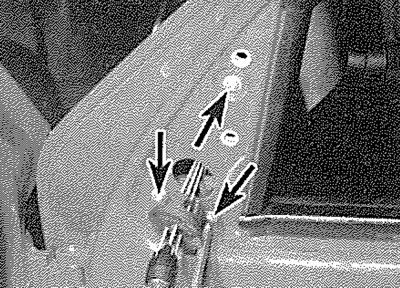

19.3а. Отстранете закрепващите винтове (посочени със стрелка)...

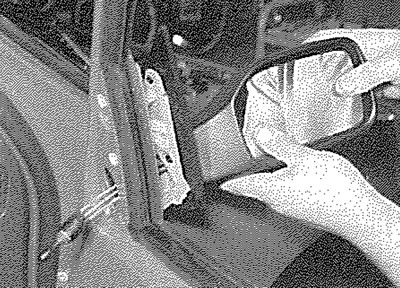

19.3б.... и извадете модула на огледалото
Премонтиране
4. Повторното монтиране е обратно на отстраняването. Където е приложимо, уверете се, че копчето за регулиране е здраво закрепено към декоративната плоча чрез закрепващия винт.
Огледално стъкло
Премахване
5. Работейки по долния ръб на стъклото на огледалото, намерете краищата на пружинната скоба, която закрепва стъклото (вижте илюстрацията).

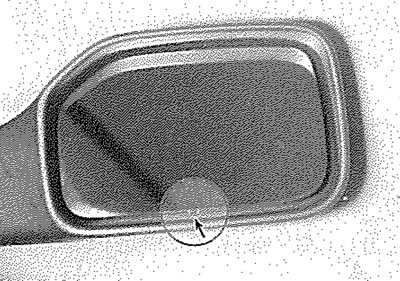

19.5. Намерете краищата на пружинната скоба за закрепване на стъклото (стрелка)...
6. С помощта на подходяща отвертка раздалечете краищата на скобата, за да освободите стъклото (вижте илюстрацията).

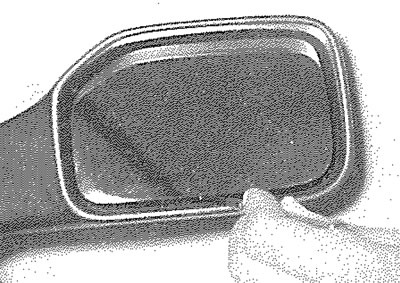

19.6. ... след това разтворете краищата на скобата, за да освободите стъклото
7. Извадете стъклото и поставете скобата на пружината, ако е разхлабена.
Премонтиране
8. Поставете пружинната скоба в задната част на стъклото на огледалото, като се уверите, че скобата е правилно разположена в слотовете в задната част на стъклото на огледалото,
9. Натиснете стъклото на огледалото в огледалото, докато пружинната скоба се заключи на място в жлеба за регулиране на огледалото.
Механизъм за ръчна настройка
Премахване
10. Извадете облицовката на огледалото от вътрешния ръб на вратата. Отстранете винта, закрепващ копчето за регулиране към декоративната плоча и издърпайте декоративната плоча.
11. Отстранете стъклото на огледалото, както е описано по-рано в този раздел.
12. Работейки вътре в корпуса на огледалото, отстранете трите закрепващи винта на регулиращия механизъм.
13. Издърпайте механизма от корпуса на огледалото и прекарайте кабелите за регулиране и втулката през вратата.
Премонтиране
14. Повторното монтиране е обратно отстраняване. Уверете се, че регулиращите кабели се движат свободно и не са усукани. Поставете обратно стъклото на огледалото, както е описано по-горе в този раздел.
Електрически огледала - общ
15. Няма налични резервни части за механизма за електрическо регулиране и ако е дефектен, целият комплект на огледалото трябва да се подмени. Стъклото на огледалото може да бъде подновено, както е описано по-рано в този раздел. Описано е отстраняването и повторното монтиране на превключвателя Глава 12.
