Съдържание: Ключ към symtofe 🠇 Пътническа кутия с предпазители 🠇 Макси бушон 🠇 Кутия с предпазители на двигателя 🠇 Земни местоположения 🠇
Ключ към symtofe
| Крушка |  |
| Превключване |  |
| Многоконтактен превключвател (група) |  |
| Предпазител/стопима връзка |  |
| Резистор |  |
| Променлив резистор |  |
| Свързващи проводници |  |
| Артикул №. |  |
| Помпа/двигател |  |
| Земята |  |
| Габарит/метър |  |
| Диод |  |
| Снаждане на тел |  |
| Електромагнитен задвижващ механизъм |  |
| Идентификатор на проводника |  |
| Връзки към други вериги (напр. диаграма 3/място B2. Посоката на стрелката показва текущия поток.) |  |
| Обозначава алтернативен вариант на окабеляване (скоби) |  |
| Екраниран кабел |  |
| Пунктирната линия обозначава част от по-голям елемент, съдържащ в този случай електронно или твърдотелно устройство. |  |
| C2- идентификация на щифта на съединителя. | |
| 2VE- 2 пинов зелен конектор. | |
| Проводник - постоянно директно заземяване (дебела линия) |  |
| Тел - Взаимно свързване (тънка линия) |  |

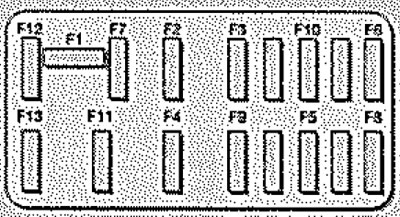

Пътническа кутия с предпазители
| Предпазител | Рейтинг | Защитена верига |
| F1 | 5A | Миене на фарове, нивелиране на фарове |
| F2 | 25А | Вентилатор за парно |
| F3 | 15 А | Отопление на екран/огледала, климатик |
| F4 | 15А | Светлина за четене на карти, светлина за огледало, радио |
| F5 | 30А | Клаксон, запалка, подгрев на задното стъкло |
| FS | 10А | Аварийни светлини |
| F7 | 10А | Светлини за заден ход, арматурно табло, дим |
| F8 | 20А | Багажно и вътрешно осветление, радио, часовник, букса за диагностика, централно заключване |
| F9 | 30А | Предно/задно миене/чистачка, светлини на зумер, стопове, светлина на жабката, електрически стъкла и огледала |
| F10 | 30А | Електрически стъкла |
| F11 | 5A | Задни фарове за мъгла, осветление на таблото |
| F12 | 5A | Предни габаритни светлини, леви задни светлини, осветление на арматурното табло |
| F13 | 5A | Дясно задно осветление и осветление за регистрационния номер, радио, светлини на зумер, електрически огледала |
Макси бушон
| Предпазител | Рейтинг | Защитена верига |
| MF1 | 20А | Захранване на батерията към ключ за осветление |
| MF2 | 80А | Batt +ve захранване за преминаване, кутия с предпазители |
| MF3 | 40А | Захранване срещу кражба |
| MF4 | 40А | Захранване срещу кражба |

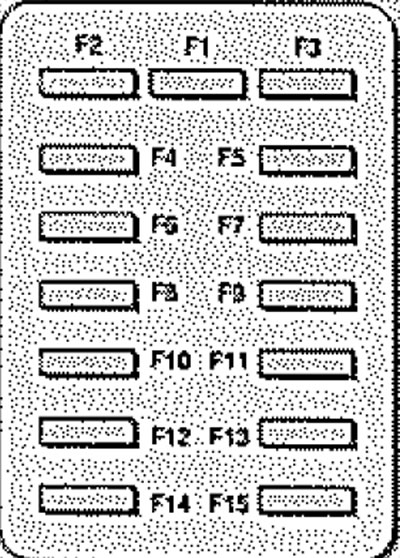

Кутия с предпазители на двигателя
| Предпазител | Рейтинг | Защитена верига |
| F1 | 10/15А | Инжекцион или дизел |
| F2 | 30А | Вентилатор |
| F3 | 10/30А | ABS |
| F4 | 30А | Вентилатор |
| F5 | 10/30А | ABS |
| F6 | 15/20А | Предни фарове за мъгла, аларма |
| F7 | 15А | Дневни битки |
| F8 | 30А | Миене на фарове |
| F9 | 10А | Горивна помпа |
| F10 | 15/20/30А | Автоматична скоростна кутия |
| F11 | 5A | Сензор за кислород |
| F12 | 10А | LH дълги светлини |
| F13 | 10А | RH дълги светлини |
| F14 | 10А | LH къси светлини |
| F15 | 10А | RH къси светлини |
[Можете да намерите оригинала на ресурса: www.peugeotbook.ru]
Земни местоположения
| E1 | LH вътрешно крило близо до батерията |
| E2 | LH вътрешно крило под батерията |
| E3 | На скоростна кутия |
| E4 | LH отпред за краката |
| E5 | Основа на RH "C" колона |
| E6 | На трансмисионния тунел, под таблото |
| E7 | LH вътрешно крило |
| E8 | LH "C" колона |
| E9 | Основа на RH "A" колона |
| E10 | Основа на RH "A" колона |
| E11 | RH "C" колона |
| E12 | Основа на LH "A1" стълб |
| E13 | На трансмисионния тунел, под таблото |
