Схема на свързване на измивачката на фаровете
Конвенционални символи на електрически вериги тук →

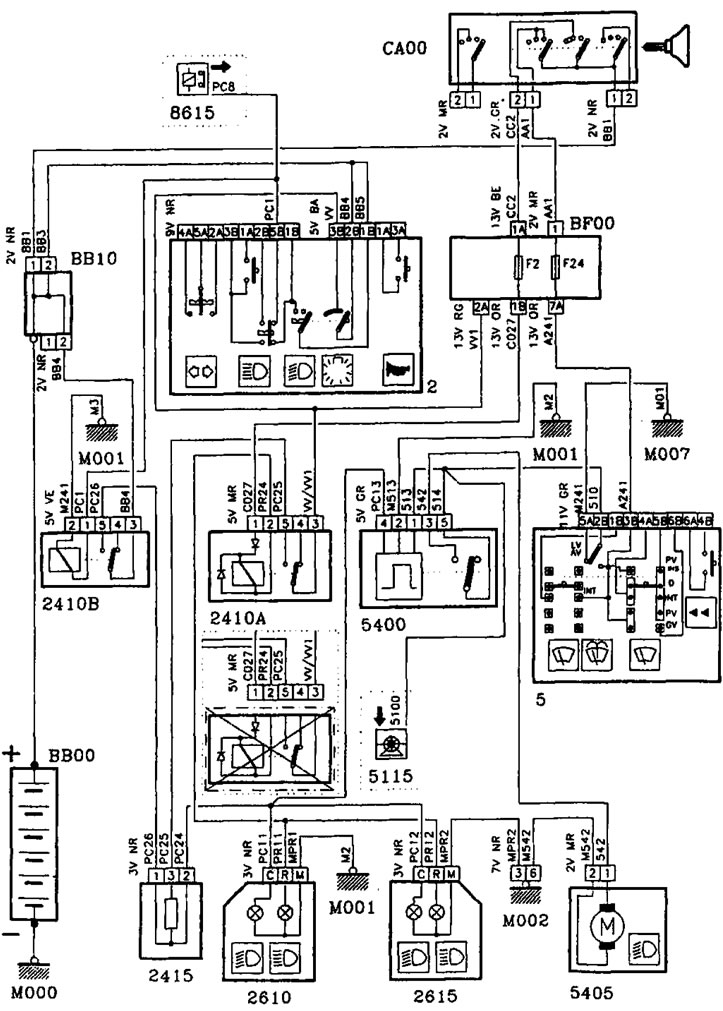

Схема на свързване на измивачката на фаровете (Peugeot 306)
Тази статия е достъпна на руски, английски, беларуски, украински, сръбски, хърватски, румънски, полски, словашки, унгарски
Статията е прегледана от редактора: Широков Арсений
