Охлаждение двигателя EP6DT
(Peugeot 207)
Главная
20X
Пежо 207
(2006-2014)
Электрооборудование
Электрические схемы
0

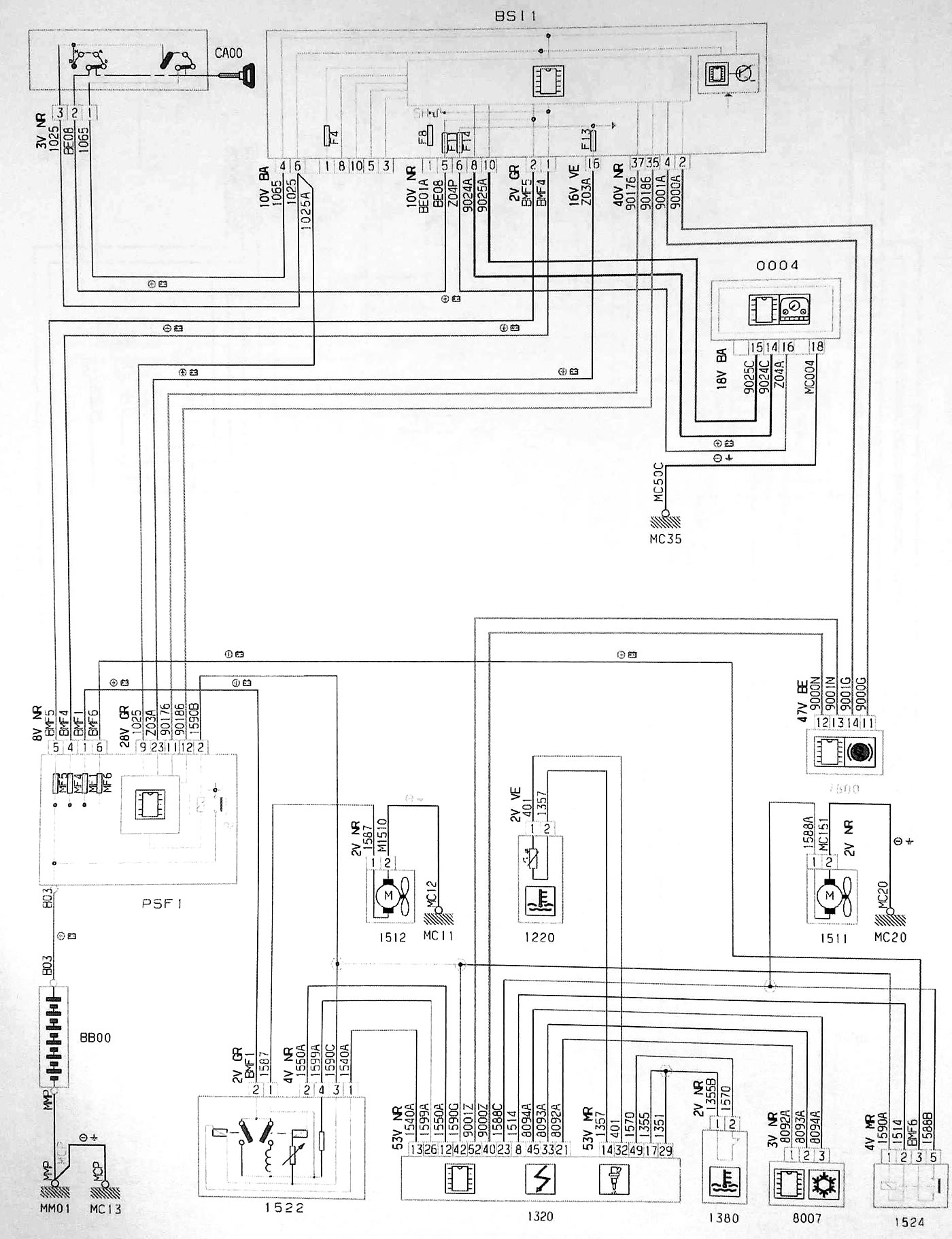

Охлаждение двигателя EP6DT
Открыть большую картинку в новой вкладке »
Обозначения и сокращения на схемах электрооборудования смотрите
здесь→
