Пежо 605 (1989-2000)

Схема 16. Отопление, вентиляция и кондиционер (двигатель XU10J4R, XU10J2TE, DK5ATE и XUD11BTE) (Peugeot 605)

  • Главная
  • 60X
  • Пежо 605 (1989-2000)
  • Электрооборудование
  • Электрические схемы
  • Схема 16. Отопление, вентиляция и кондиционер (двигатель XU10J4R, XU10J2TE, DK5ATE и XUD11BTE)
0

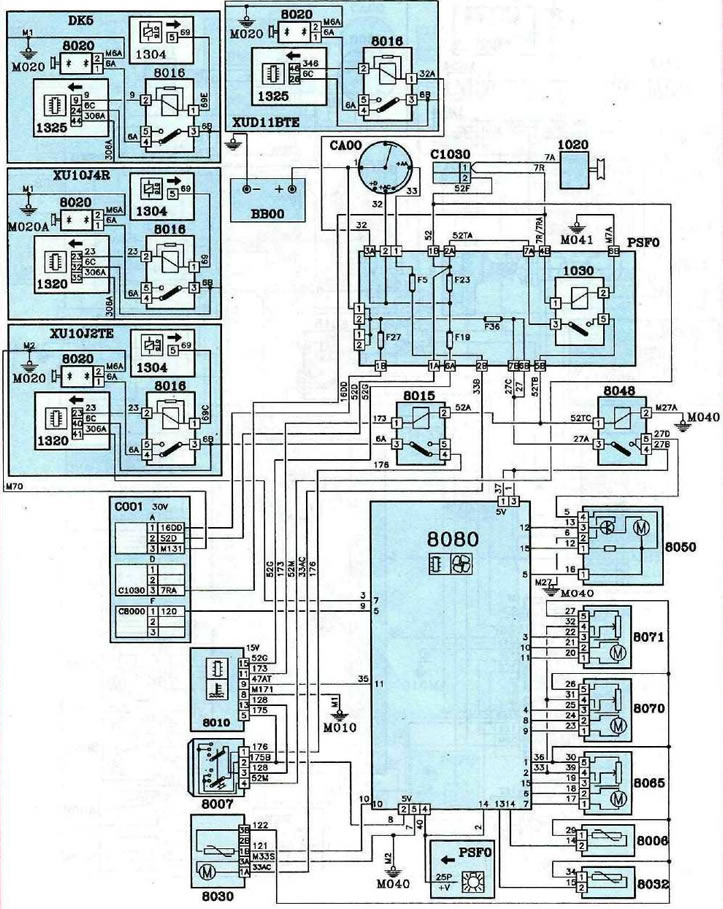

Схема 16. Отопление, вентиляция и кондиционирование воздуха. Автомобили с двигателем XU10J4R, XU10J2TE, DK5ATE и XUD11BTE



Схема 16. Отопление, вентиляция и кондиционирование воздуха. Автомобили с двигателем XU10J4R,…


Ключи ко всем принципиальным электрическим схемам находятся здесь →

(Источник статьи веб-сайт: PeugeotBook.ru)
Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
Статья проверена редактором: Никонова Вероника
