Особенности сборки коробок передач с и без системы запрета на включение 5-й передачи/передачи заднего хода

Коробка передач с системой запрета на включение 5-й передачи/передачи заднего хода

Внимание. Соблюдайте указанную последовательность.

Снимите резьбовой палец в зоне «с».

Установите шплинт (55) и приспособление 12.



Затяните четыре винта «d» моментом 15 Нм.

Установите резьбовой палец в зоне «с» и заверните его до упора.

Внимание. Следите за правильным положением приспособления для нормальной установки штифта (55).

Коробка передач без системы запрета включения 5-й передачи/передачи заднего хода

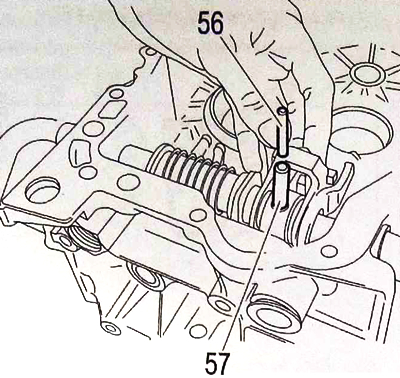

Установите штифты (56) и (57).

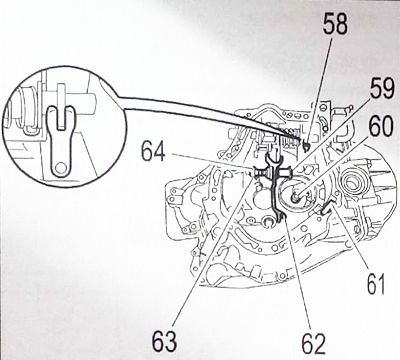

Установите:

• втулку (60) вторичного вала;
• магнитную пластинку (61);
• механизм регулировки (63):
• блокировочный палец (64).

Установите вилку задней передачи (62) со своей осью (59), затяните гайку моментом 45 Нм.



Установите ось выбора передачи (58).


Установите:

• уплотнитель (68) (новый);
• шайбу (69);
• механизм регулировки (65);
• рычаг селектора (67);
• шпильки (66).

Внимание. Проверьте, чтобы магнитная пластинка (61) находилась на месте.
