Схемы электрооборудования с 0 по 10 (Peugeot 206)

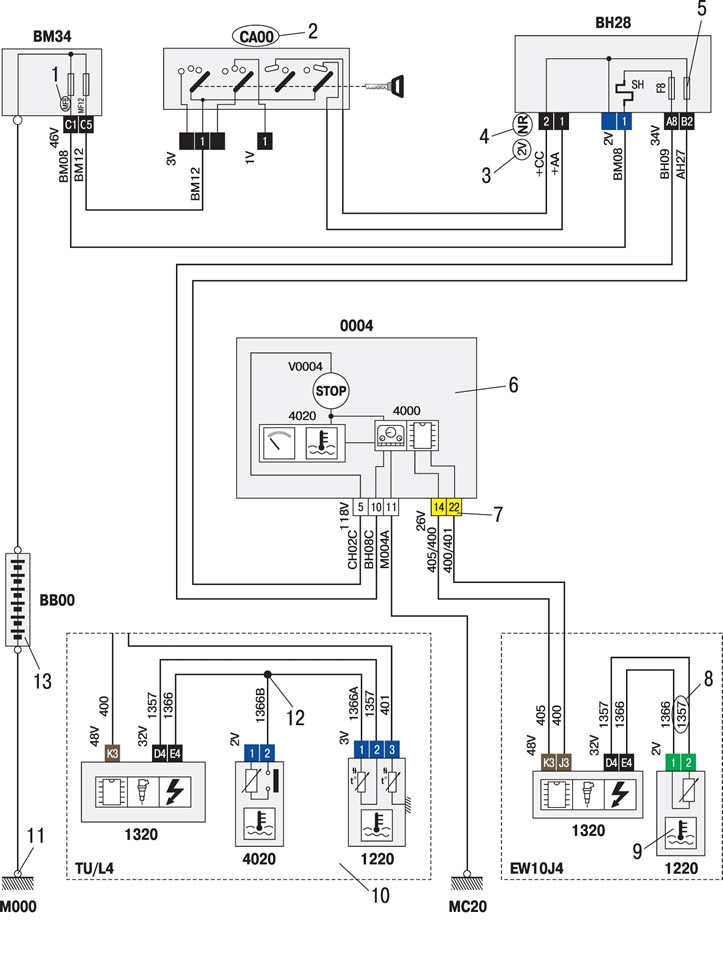

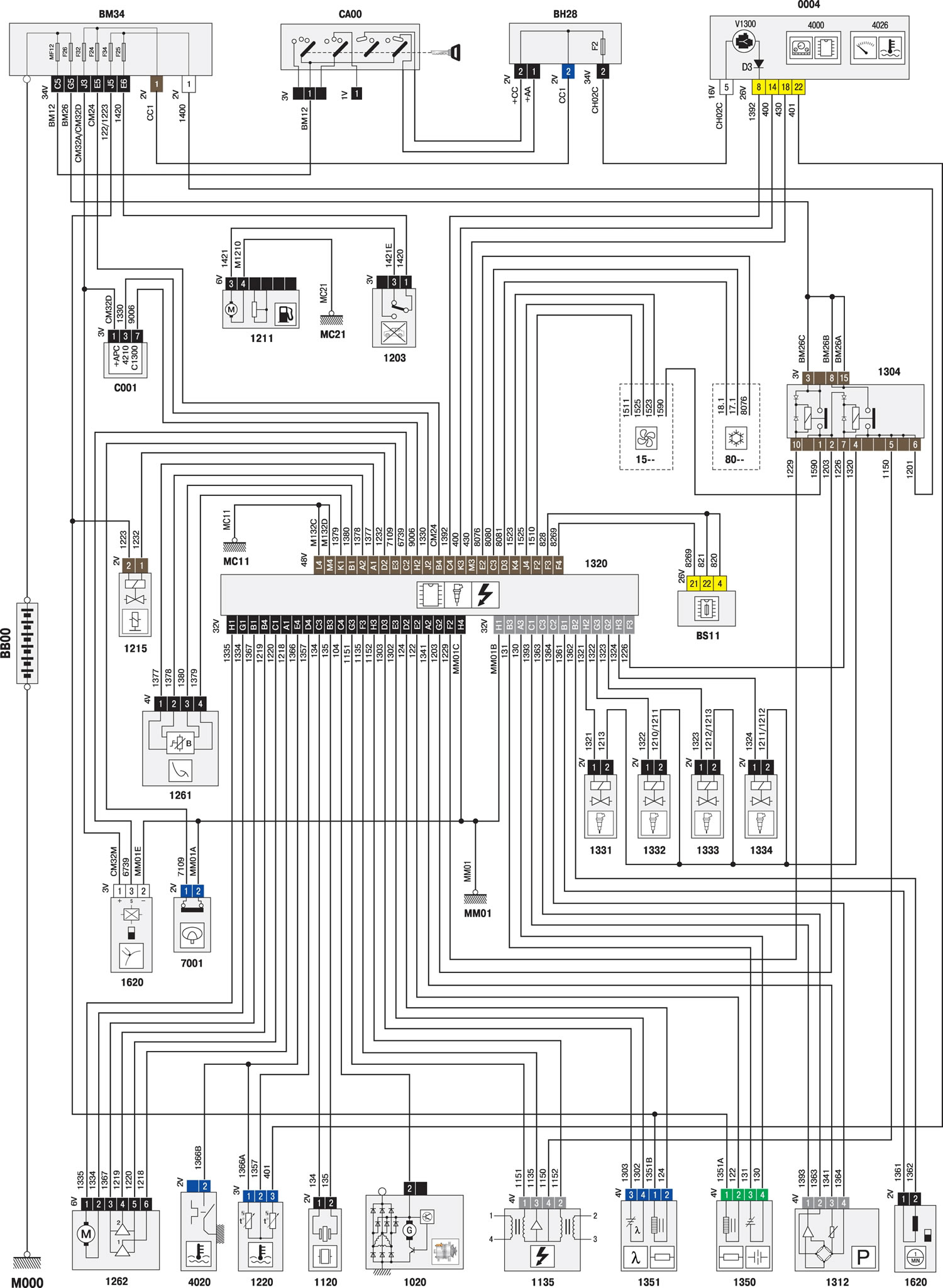

Схема №0

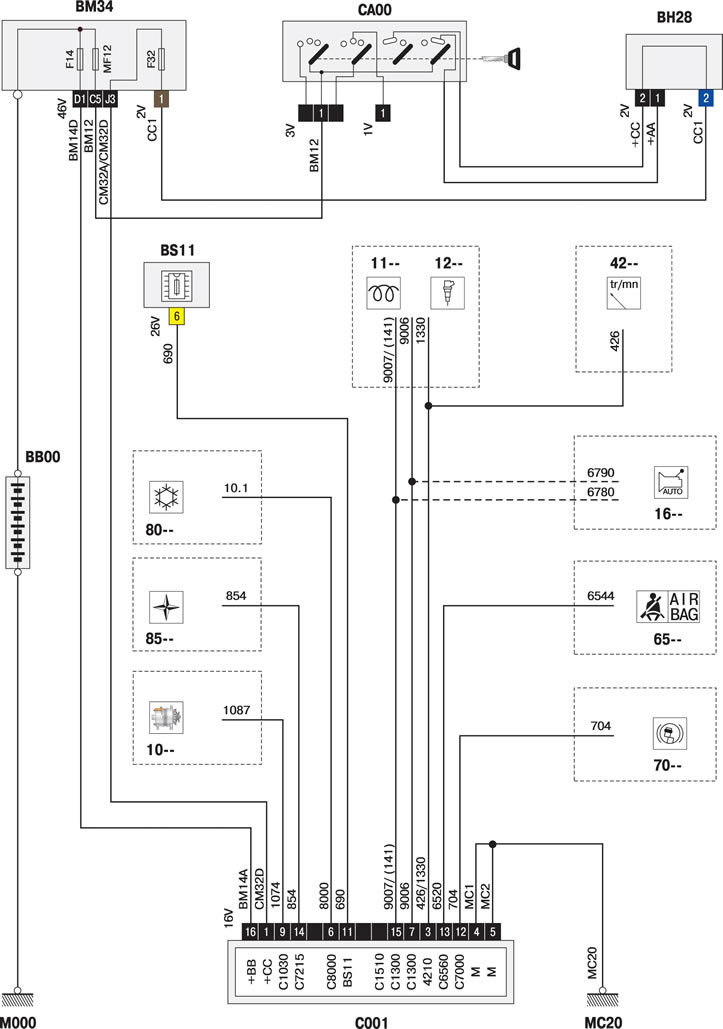

Схема №1

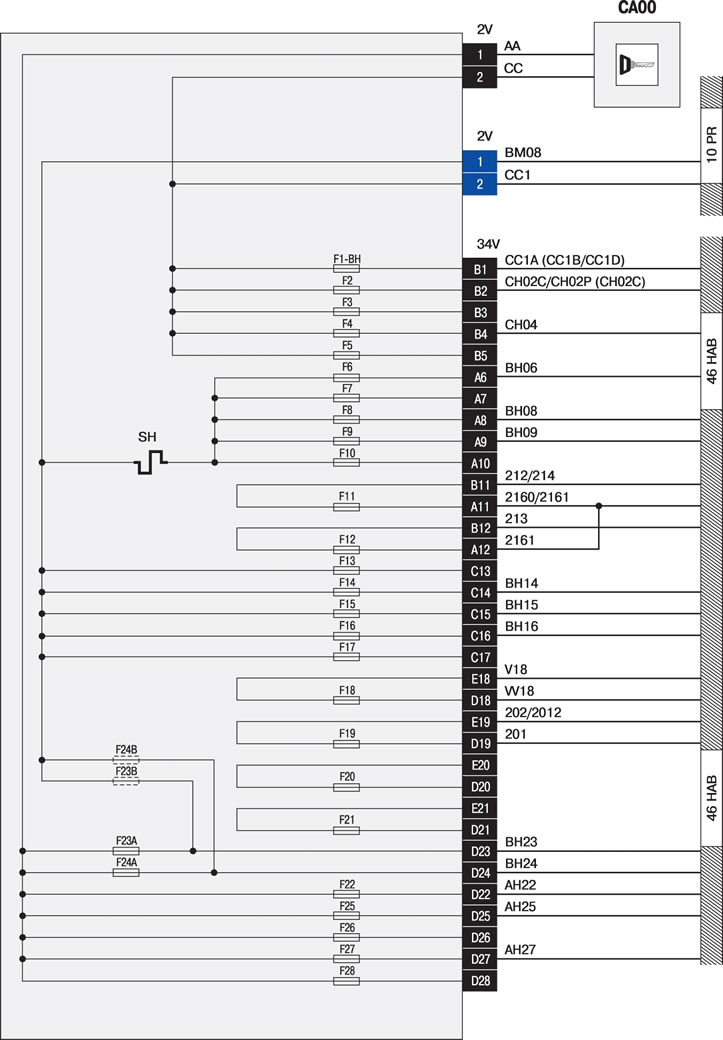

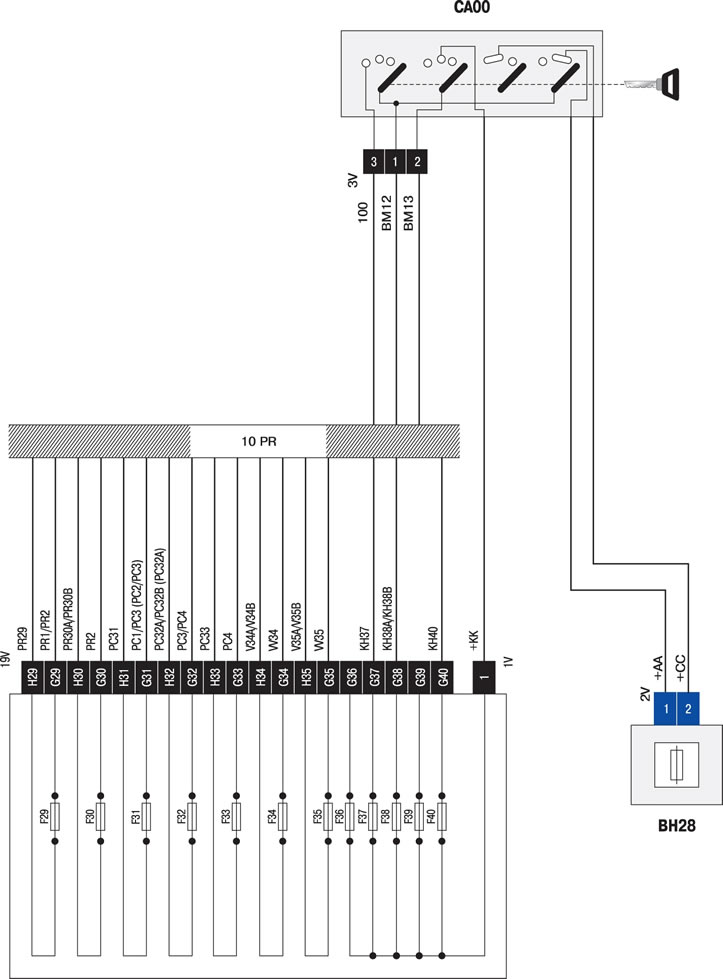

Схема №2.1

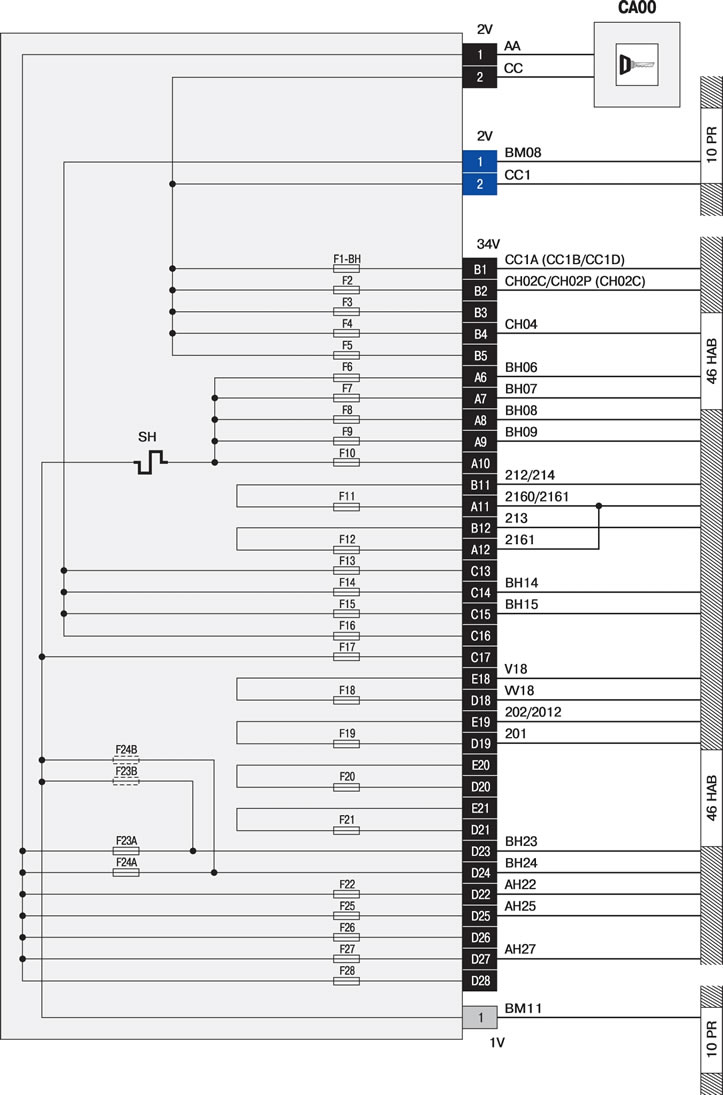

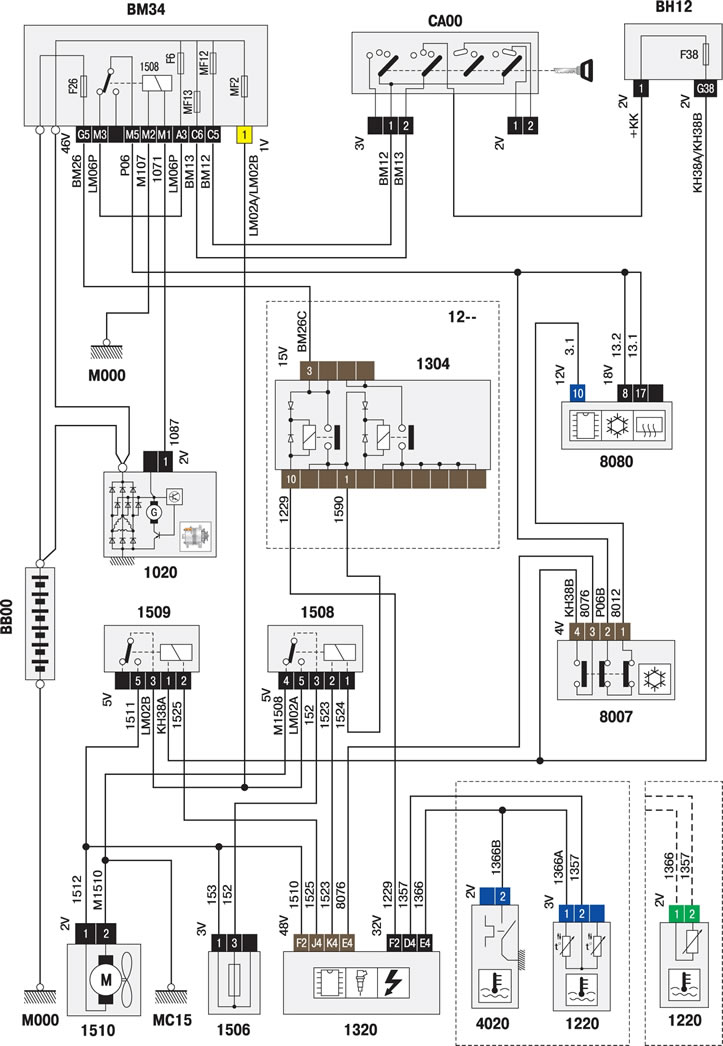

Схема №2.2

(Статья републикована с сайта: Peugeotbook.ru)

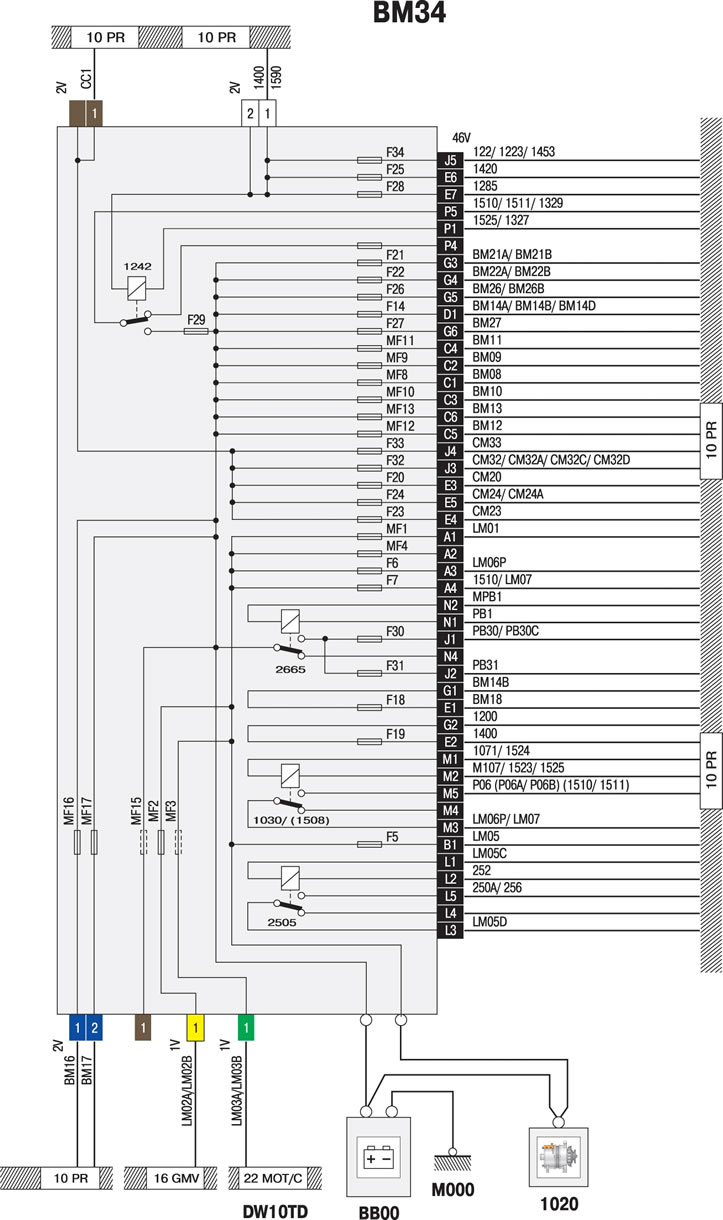

Схема №3

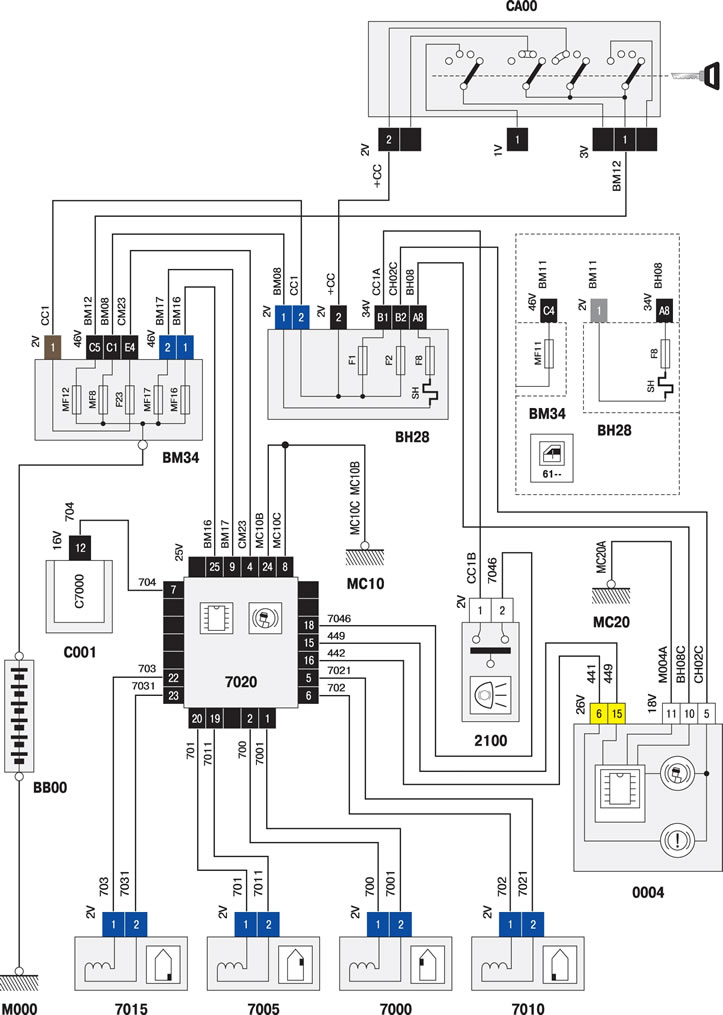

Схема №4

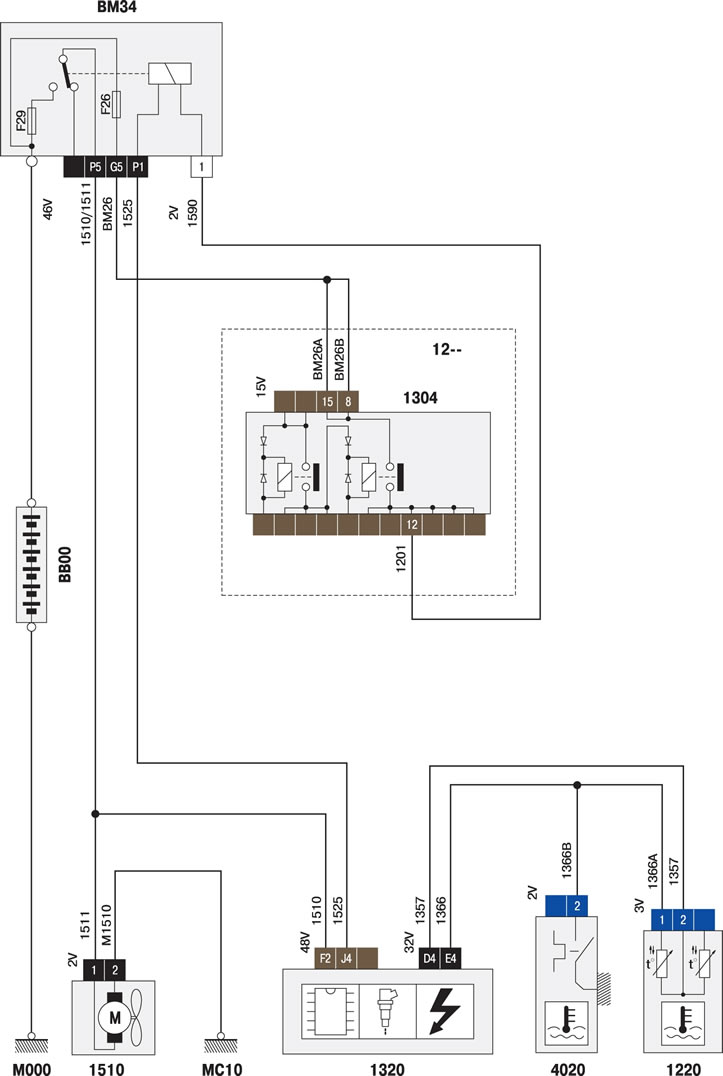

Схема №5

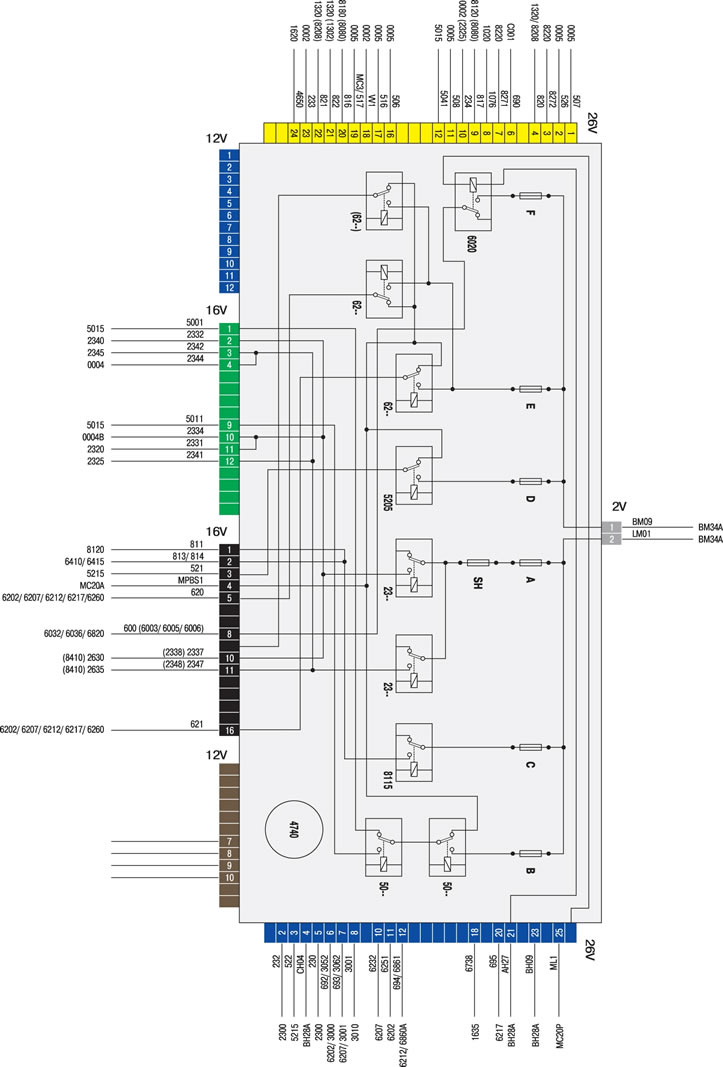

Схема №6

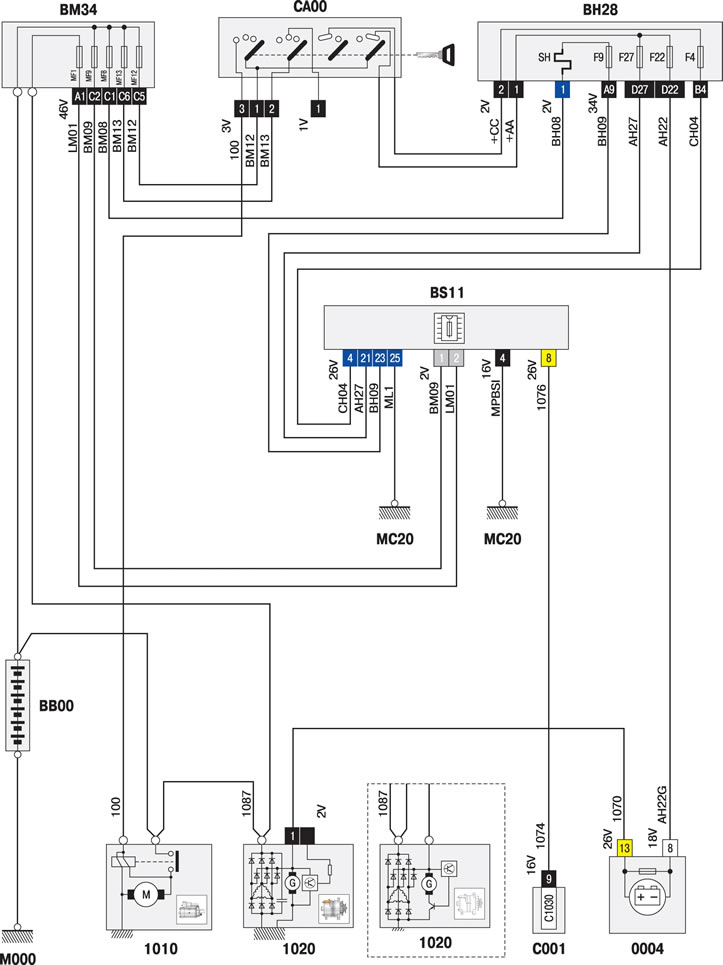

Схема №7

Открыть большую картинку в новой вкладке »

---

Схема №8

Схема №9

Схема №10

Кодовое обозначение элементов на электрических схемах смотрите здесь →
