Схемы электрооборудования с 11 по 20
(Peugeot 206)
Главная
20X
Пежо 206
(1998-2012)
Электрооборудование
Электрические схемы
0

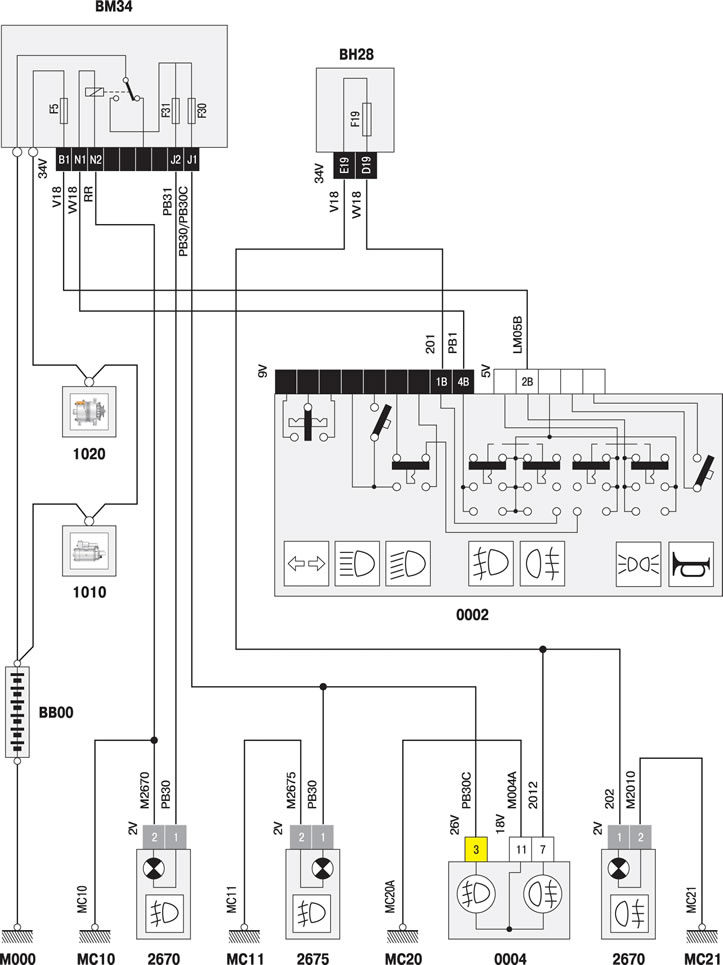

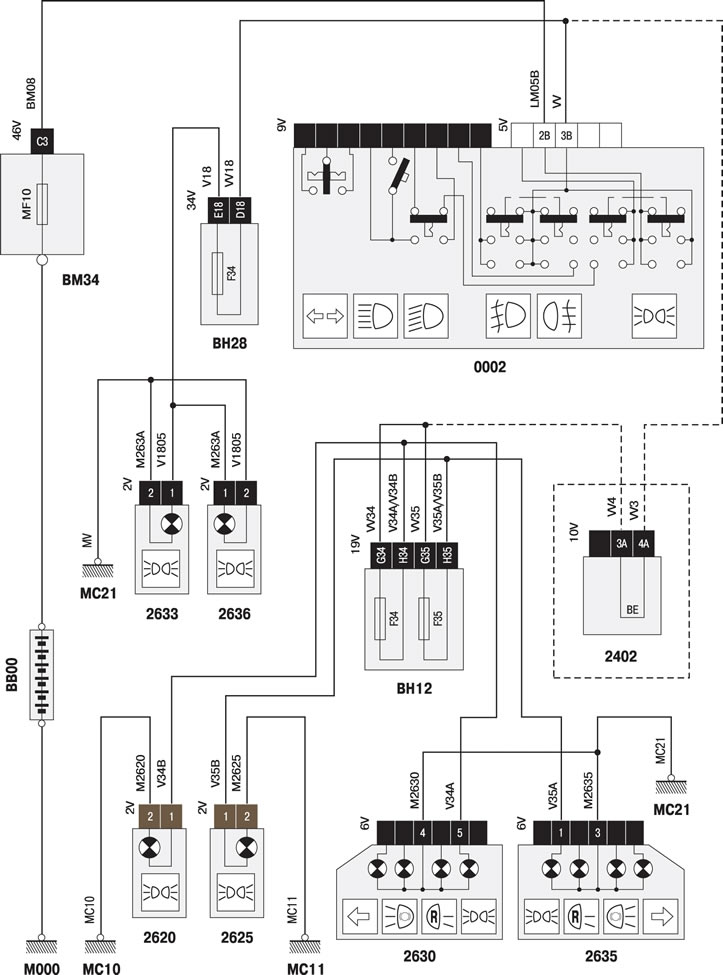

Схема №11

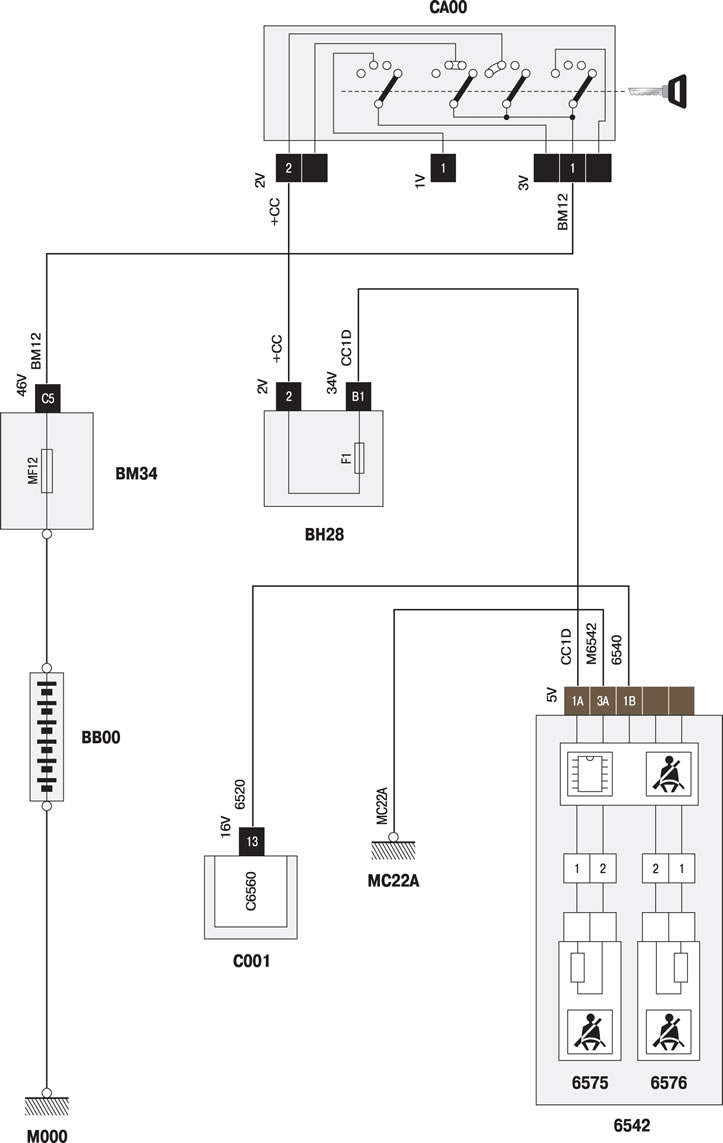

Схема №12

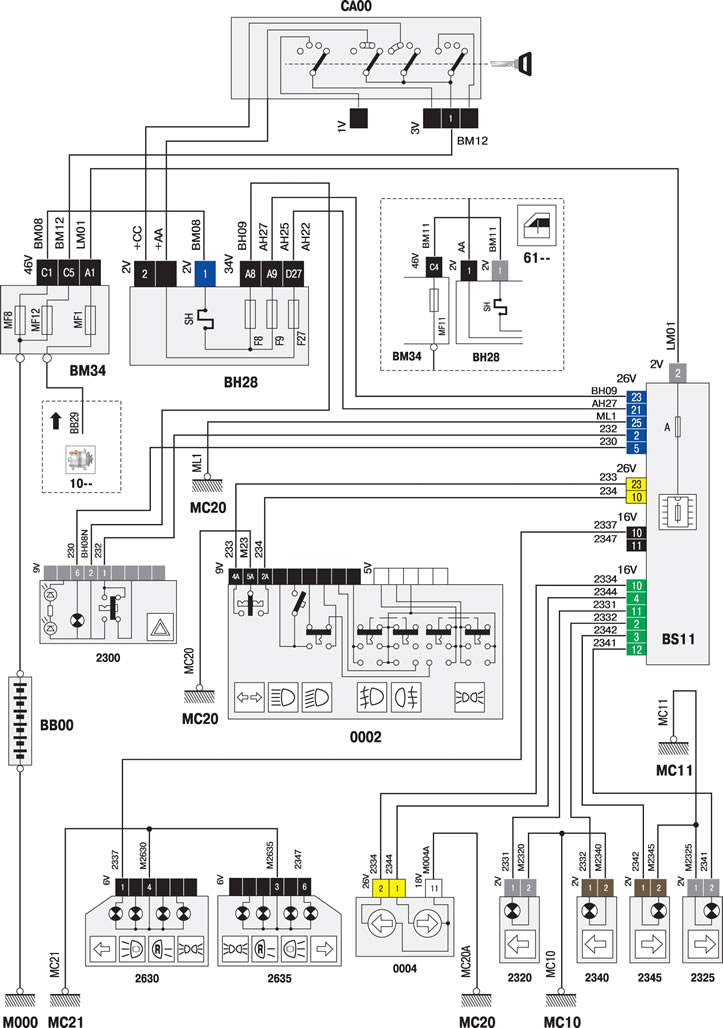

Схема №13

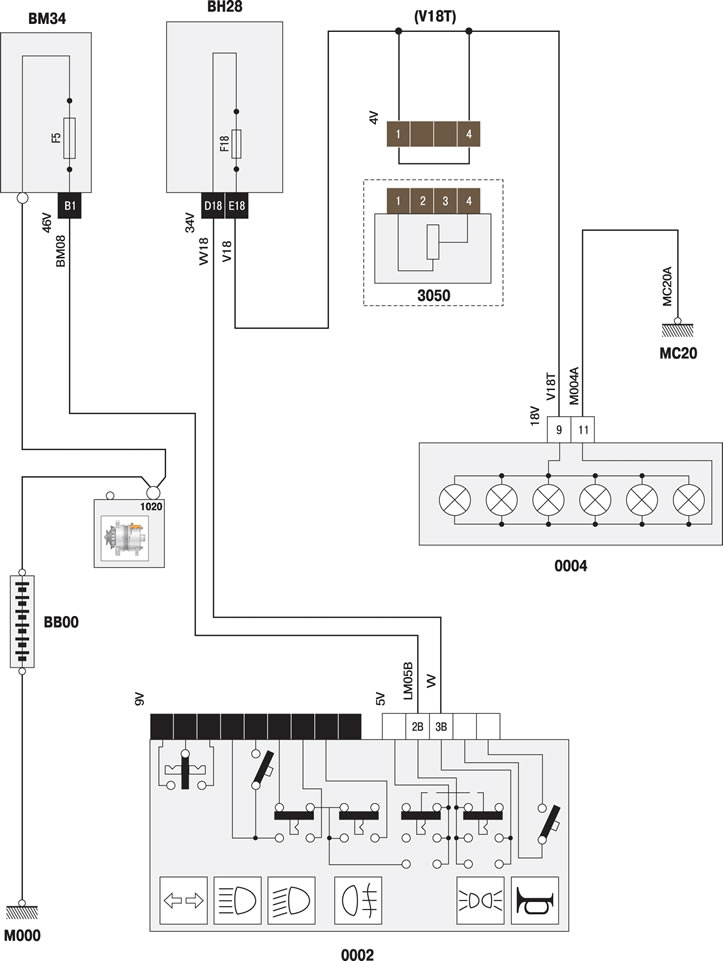

Схема №14

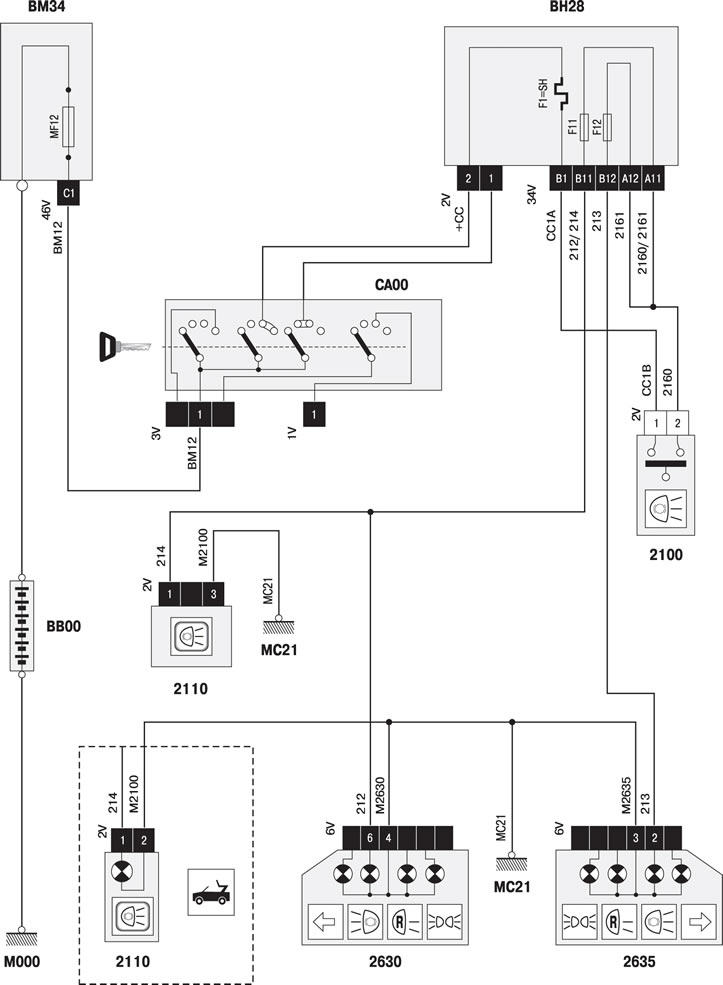

Схема №15

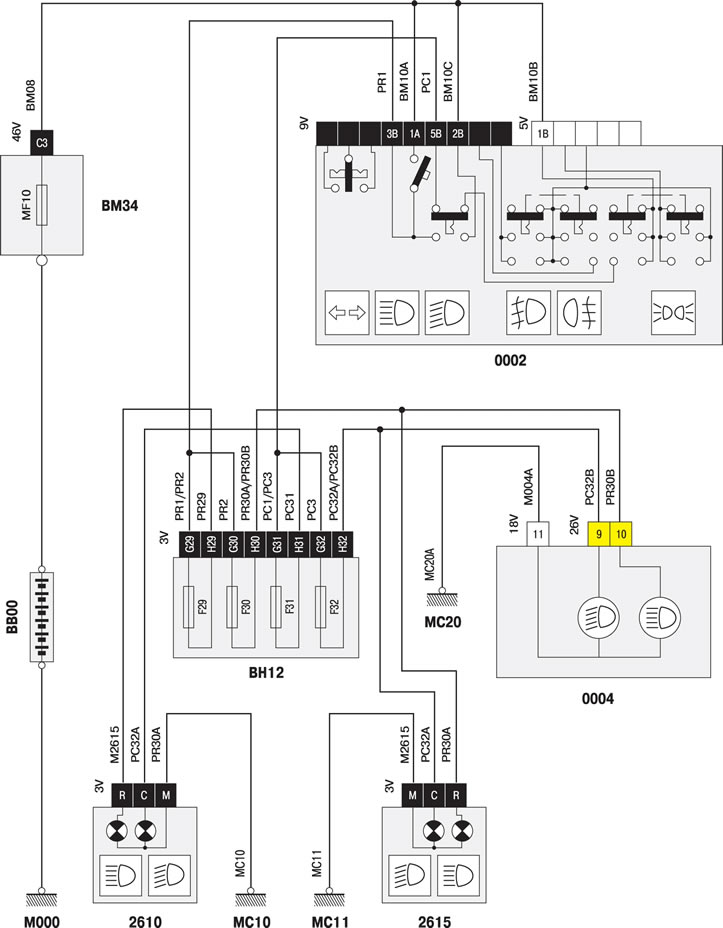

Схема №16

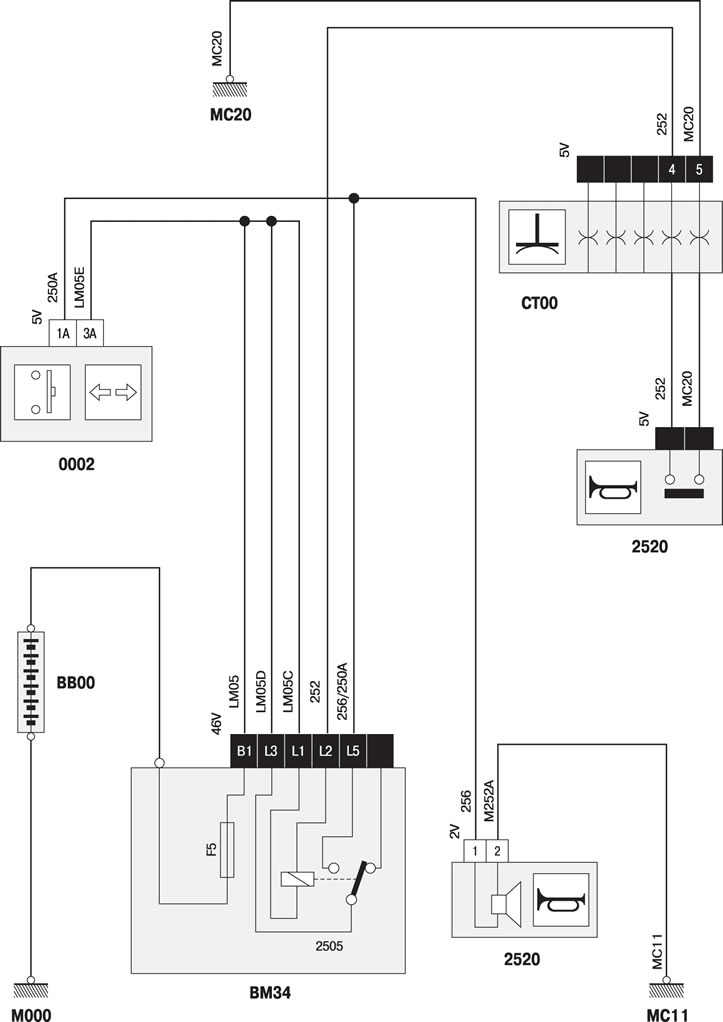

Схема №17

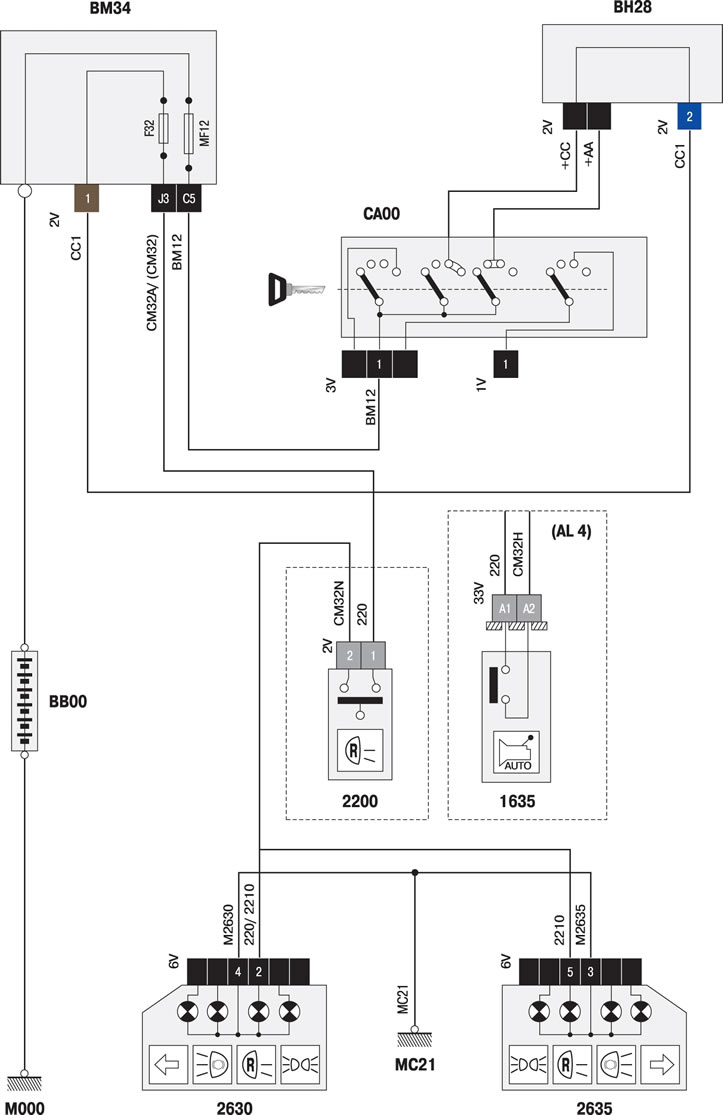

Схема №18
Схема №20
Кодовое обозначение элементов на электрических схемах смотрите
здесь »
