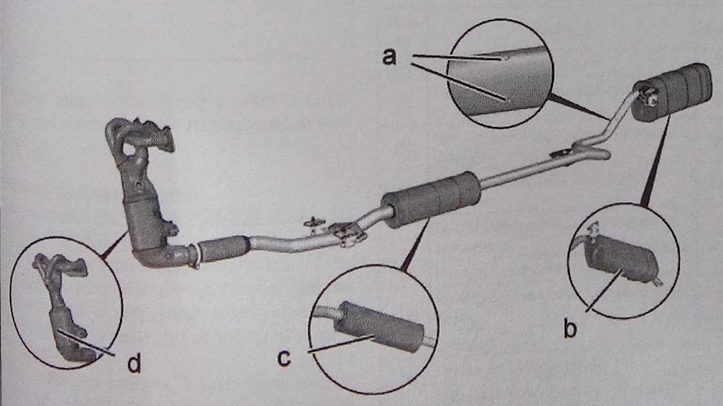

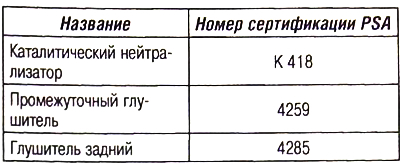

- «а» точки разметки зон резки выпуск ной системы.
- «b» зона маркировки: под задним глушителем.
- «с» зона маркировки: под промежуточным глушителем.
- «d» зона маркировки: каталитический нейтрализатор.

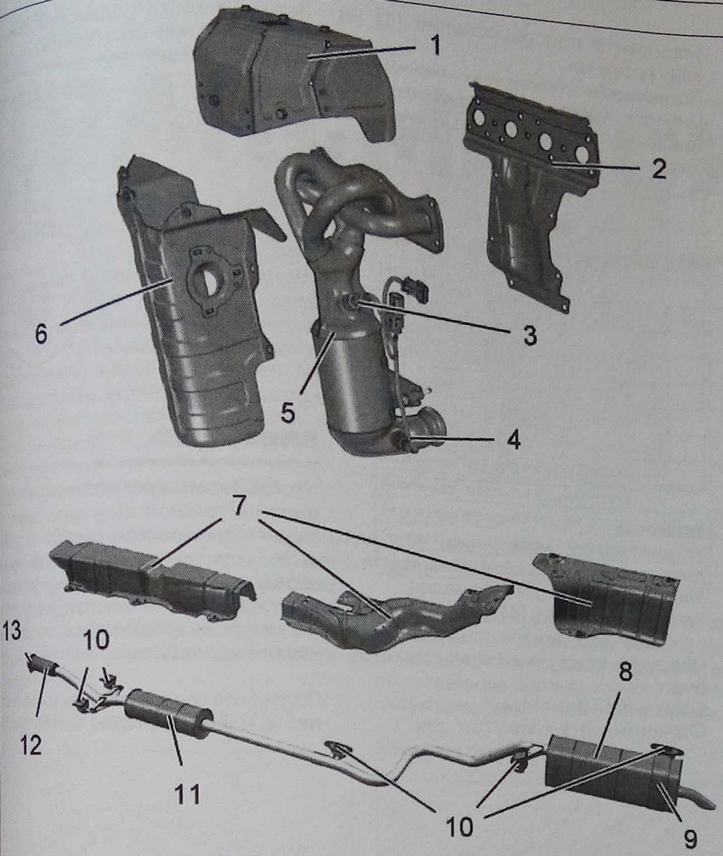

Выпускная система (бензиновый двигатель):
1 - верхняя тепловая защита коллектора/ каталитического нейтрализатора;
2 - уплотнение тепловой защиты коллектора/каталитического нейтрализатора выпускной системы;
3 - верхний лямбда-зонд каталитического нейтрализатора;
4 - нижний лямбда-зонд каталитического нейтрализатора;
5 - коллектор / каталитический нейтрализатор выпускной системы;
6 - передняя тепловая защита коллектора/каталитического нейтрализатора;
7 - теплозащитные экраны;
8 - глушитель задний;
9 - крепежный хомут глушителя выпускной системы (задний);
10 - крепления : выпускная система;
11 - промежуточный гонитель;
12 - шланг;
13 - хомут крепления выпускной системы к коллектору/каталитическому нейтрализатору.
