Отсоедините аккумуляторную батарею.
Снимите следующие детали:
- защитную крышку аккумуляторной батареи;
- аккумуляторную батарею;
- кронштейн аккумуляторной батареи;
- защиту двигателя.
Внимание. На автомобилях с двигателями EP6DT установите на место пробки на входе и выходе воздуха из теплообменника системы турбонаддува, на входе и выходе воздуха из турбокомпрессора и на входе воздуха из распределителя впускного воздуха.
Снимите следующие детали:
- крышку (1) поддерживающей пластины! (входной воздушным патрубок);
- воздушный дефлектор (2);
- трубку подачи воздуха (3) от турбокомпрессора;
- крышку воздушного фильтра (4).
Снимите следующие детали:
- фильтрующий элемент (5);
- крепление корпуса воздушного фильтра (в зоне «а»);
- крепление (6) патрубка подачи воздуха;
- пластину крепления (7) патрубка подачи воздуха;
- патрубки входа воздуха (8), (9), (10);
- корпус воздушного фильтра (11).
Отсоедините разъем (в зоне «b»), Снимите следующие детали:
- крепления трубки отвода воздуха из турбокомпрессора (в зону «с»);
- хомуты (12) выходной воздушной трубки турбокомпрессора;
- штуцер подачи воздуха (13) турбокомпрессора;
- крепления (14), (15) промежуточной входной трубки дроссельной заслонки.
Ослабьте хомут (16).
Снимите промежуточную входную трубку (17) дроссельной заслонки.
Освободите трубку системы вентиляции картерных газов (18) (в зоне «d» и «е»).
Снимите следующие детали:
- хомут (19);
- входную трубку (20) блока дроссельной заслонки.
Отсоедините датчик давления воздуха (в зоне «f»).
Отверните болты! крепления (21) впускного коллектора.
Отсоедините трубку прокачки адсорбера (22).
Проверьте наличие и положение резиновых прокладок на впускном лекторе (в зоне «д»).
Снимите следующие детали:
- крепление (23) заднего штейна (на блоке дроссельной заслонки);
- крепление (24) заднего кронштейна (на блоке цилиндров);
- задний кронштейн (20) (впускного коллектора).
Отсоедините трубку (10) клапана регулировки давления наддува.
Сдвиньте трубку подвода охлаждающей жидкости к турбокомпрессору.
Отверните болты (11), (12) и снимите кронштейн турбокомпрессора (13).
Отверните болт крепления (14) трубки возврата масла (15) из турбокомпрессора.
Отсоедините трубку возврата масла (15) из турбокомпрессора.
Отверните крепежные болты (16) и снимите узел в сборе турбокомпрессор (17) и выпускной коллектор (18).

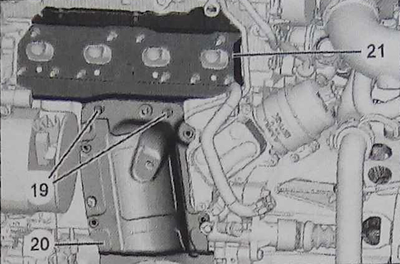

Отверните болты крепления (19) теплозащитных экранов.
Снимите нижний тепловой экран (20) и прокладку выпускного коллектора (21). Отверните крепежные гайки (22) выпускного коллектора.

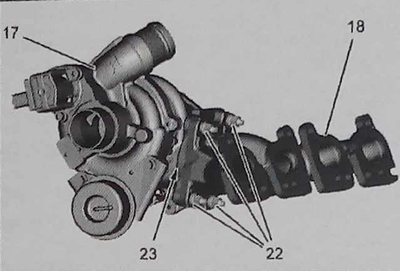

Отделите выпускной коллектор (18), турбокомпрессор (17) и уплотнительную прокладку (23).
Оригинал найдёте на ресурсе (PeugeotBook.ru)
Внимание. Все снятые уплотнители необходимо заменить новыми.
 |
 |
Установите детали в обратном порядке.
