Odpojte batériu.
Odstráňte nasledujúce časti:
- ochranný kryt batérie;
- batérie;
- držiak batérie;
- ochrana motora.
Pozornosť. Na vozidlách s motormi EP6DT namontujte späť zátky na vstupe a výstupe vzduchu výmenníka tepla turbodúchadla, na vstupe a výstupe vzduchu z turbodúchadla a na vstupe vzduchu z rozdeľovača nasávaného vzduchu.

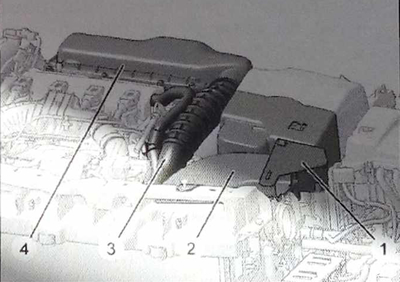

Odstráňte nasledujúce časti:
- kryt (1) nosnej dosky! (potrubie na prívod vzduchu);
- vzduchový deflektor (2);
- prívodné potrubie vzduchu (3) z turbodúchadla;
- kryt vzduchového filtra (4).

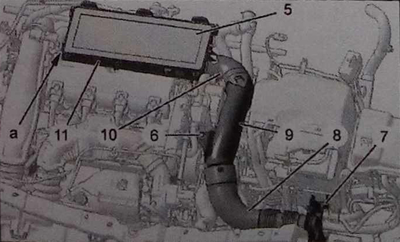

Odstráňte nasledujúce časti:
- filtračný prvok (5);
- upevnenie krytu vzduchového filtra (v oblasti "a");
- upevnenie (6) potrubia prívodu vzduchu;
- montážna doska (7) potrubia prívodu vzduchu;
- potrubie na prívod vzduchu (8), (9), (10);
- puzdro vzduchového filtra (11).

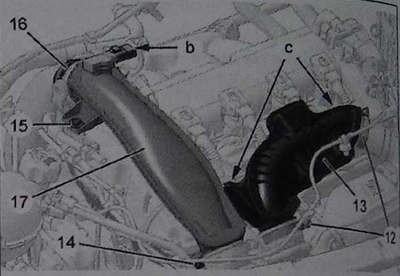

Odpojte konektor (v oblasti "b"), odstráňte nasledujúce diely:
- upevnenie trubice výstupu vzduchu z turbodúchadla (do zóny "c");
- svorky (12) výstupného potrubia vzduchu turbodúchadla;
- vsuvka prívodu vzduchu (13) turbodúchadla;
- upevňovacie prvky (14), (15) medziľahlej vstupnej rúrky škrtiacej klapky.
Uvoľnite svorku (16).
Odstráňte medziľahlú vstupnú rúrku (17) škrtiacej klapky.

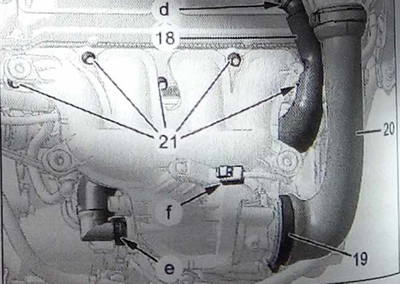

Uvoľnite ventilačnú trubicu kľukovej skrine (18) (v oblasti "d" a "e").
Odstráňte nasledujúce časti:
- svorka (19);
- vstupné potrubie (20) jednotky škrtiacej klapky.
Odpojte snímač tlaku vzduchu (v oblasti "f").
Uvoľnite skrutky! upevnenia (21) sacieho potrubia.
Odpojte vypúšťaciu hadičku nádoby (22).
Skontrolujte prítomnosť a polohu gumových tesnení na sacom potrubí (v zóne "d").
Odstráňte nasledujúce časti:
- zadný matný držiak (23) (na telese škrtiacej klapky);
- držiak na zadnú konzolu (24) (na bloku valcov);
- zadný držiak (20) (sacie potrubie).

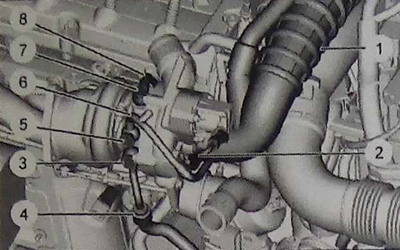

Odpojte hadičku (10) regulačného ventilu plniaceho tlaku.
Posuňte prívodné potrubie chladiacej kvapaliny smerom k turbodúchadlu.
Uvoľnite skrutky (11), (12) a odstráňte držiak turbodúchadla (13).
Odstráňte upevňovaciu skrutku (14) spätného potrubia oleja (15) z turbodúchadla.
Odpojte spätné potrubie oleja (15) od turbodúchadla.
Uvoľnite upevňovacie skrutky (16) a odstráňte zostavu turbodúchadla (17) a výfukové potrubie (18).
Uvoľnite upevňovacie skrutky (19) tepelných štítov.
Odstráňte spodný tepelný štít (20) a tesnenie výfukového potrubia (21). Uvoľnite upevňovacie matice (22) výfukového potrubia.
Oddeľte výfukové potrubie (18), turbodúchadlo (17) a tesniace tesnenie (23).
Pozornosť. Všetky odstránené tesnenia musia byť nahradené novými.
 |
 |
Nainštalujte diely v opačnom poradí.
