Peugeot 605 (1989-2000)

Schéma 14. Vykurovanie, vetranie a klimatizácia (motory ZPJ, XU102C, XU10J2, XU10J2C) (Peugeot 605)

0

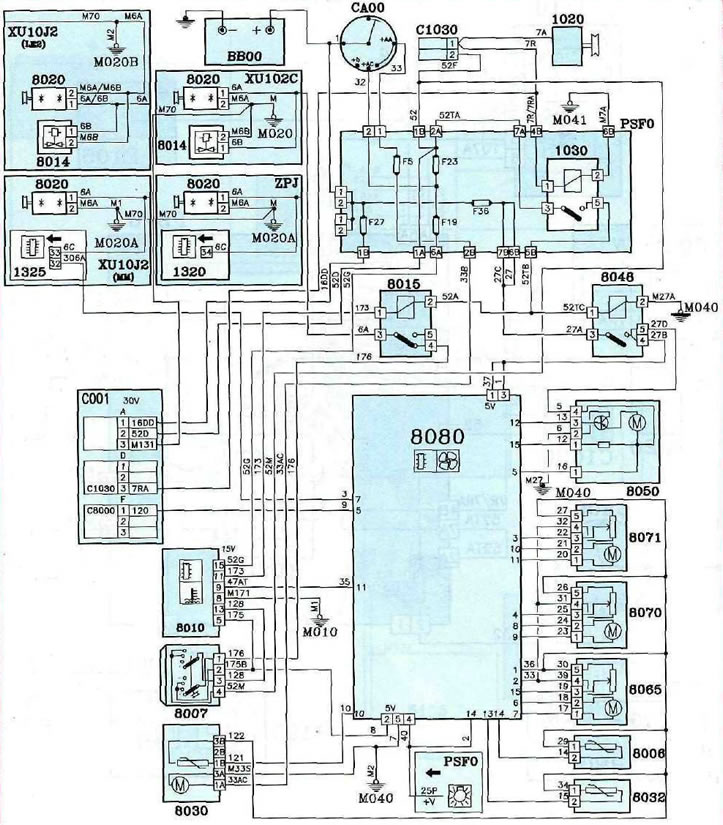

Schéma 14. Vykurovanie, vetranie a klimatizácia. Autá s motorom ZPJ, XU102C, XU10J2, XU10J2C

Schéma 14. Vykurovanie, vetranie a klimatizácia. Autá s motorom ZPJ, XU102C, XU10J2, XU10J2C

Sú umiestnené kľúče ku všetkým schémam elektrických obvodov tu →

Materiál skopírovaný zo zdroja (PEUGEOTBOOK.ru)

Tento článok je dostupný na ruský, anglicky, bulharský, bieloruský, ukrajinský, srbský, chorvátsky, rumunský, poľský, maďarský

Článok recenzovaný redaktorom: Nikonova Veronika
