Внимание! Если снятые тормозные колодки можно устанавливать повторно, то их следует соответствующим образом промаркировать, чтобы обеспечить установку на прежние места. Рекомендуется также отметить, какая колодка является внутренней, а какая — внешней. В противном случае не будет работать сигнальная лампочка датчика износа колодок. Кроме того, при неправильной установке прежних колодок передние тормоза могут тянуть в сторону.
1. Частично слейте тормозную жидкость.
Передние тормозные колодки
2. Извлеките шплинт 1 и вывинтите болт 2 крепления суппорта 3 (см. иллюстрацию).

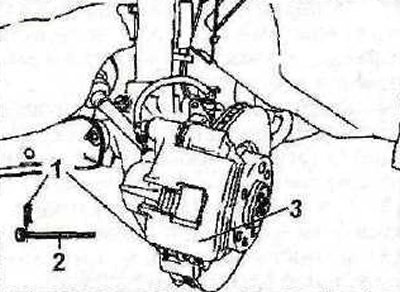

4.2 Извлеките шплинт 1 и вывинтите болт 2 крепления суппорта 3
3. Отведите суппорт 3 наружу и закрепите его в этом положении (см. иллюстрацию).

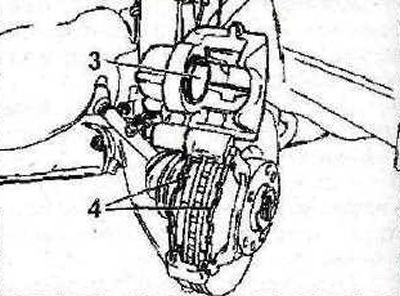

4.3 Отведите суппорт 3 наружу
4. Отсоедините штекер датчика износа тормозных колодок.
5. Снимите тормозные колодки 4 (см. иллюстрацию 4.3).
Задние тормозные колодки
6. Вывинтите болты 1 и 2, извлеките пружину 3 (см. иллюстрацию).

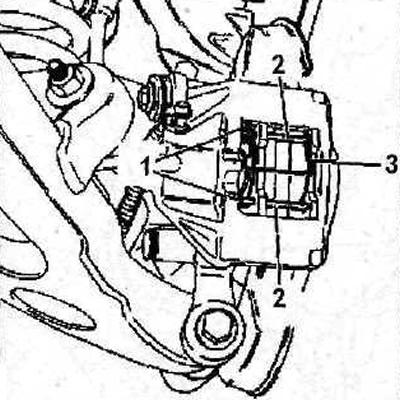

4.6 Вывинтите болты 1 и 2, извлеките пружину 3
7. Отсоедините штекер датчика износа тормозных колодок.
8. Снимите тормозные колодки 4 (см. иллюстрацию).

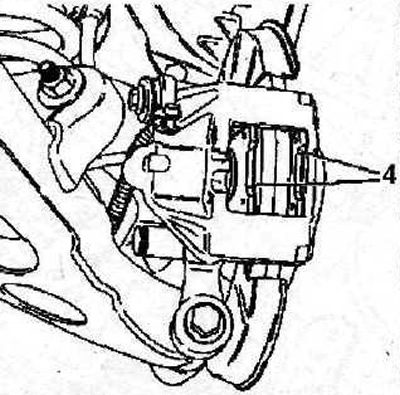

4.8 Снимите тормозные колодки 4
