Отопитель — снятие и установка (Peugeot 605)

1. Снимите панель приборов.

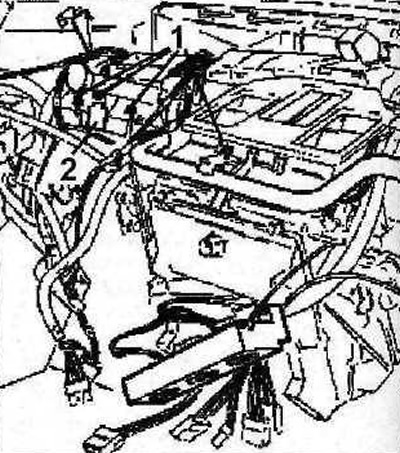

2. Вывинтите болты 1, а затем снимите кронштейн 2 (см. иллюстрацию).

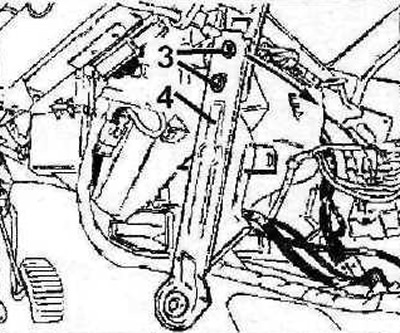

3. Вывинтите болты 3 и сместите распорку 4 в сторону от места работ (см. стрелку на иллюстрации).

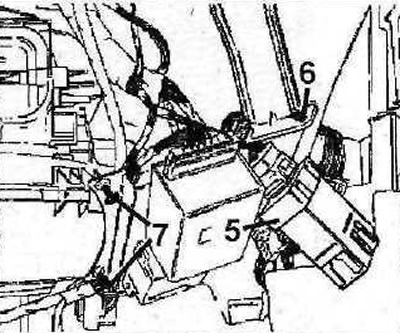

4. Высвободите из держателей блок 5, не отсоединяя его штекер, затем вывинтите болты 6 и 7 (см. иллюстрацию).

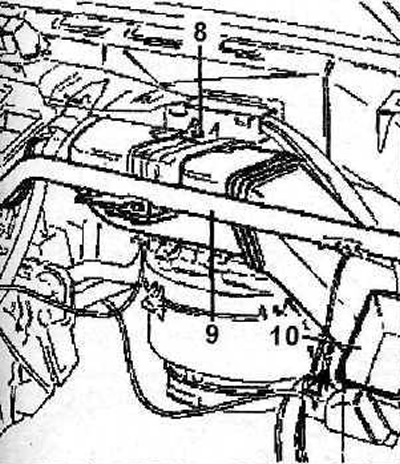

5. Вывинтите болт 8, снимите поперечину 9 и правый воздуховод 10 (см. иллюстрацию).





6. Отсоедините левый воздуховод.

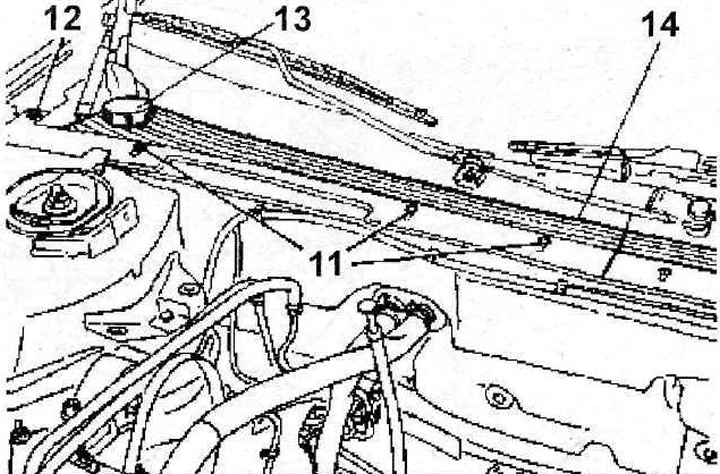

7. Вывинтите болты 11, 12 (см. иллюстрацию).



8. Снимите крышку 13 бачка стеклоомывателя (см. иллюстрацию 5.7).

9. Снимите решетку 14 крепления обтекателя (см. иллюстрацию 5.7).

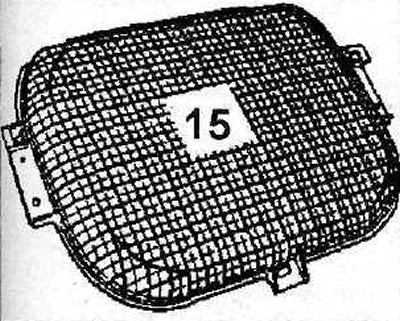

10. Снимите решетку 15 воздухопритока (см. иллюстрацию).

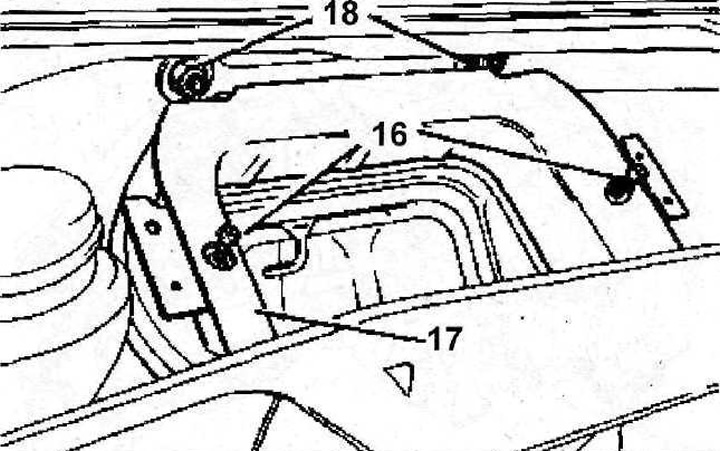

11. Вывинтите болты 16, извлеките уплотнение 17, отвинтите гайки 18 (см. иллюстрацию).

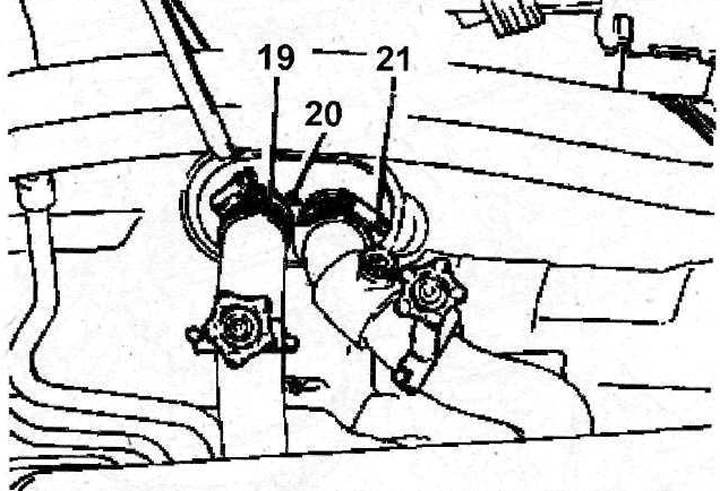

12. Пережмите подающий и отводящий шланги отопителя подходящими зажимами, снимите хомуты 19 и отсоедините шланги от отопителя (см. иллюстрацию).



13. Отвинтите гайку 20 и снимите накладку 21 патрубков шлангов отопителя (см. иллюстрацию 5.12).

(Оригинал найдёте на ресурсе Peugeotbook.ru)

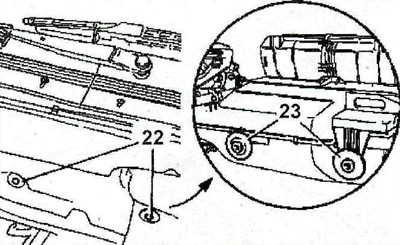

14. Вывинтите болты 22 крепления буферов 23 (см. иллюстрацию).

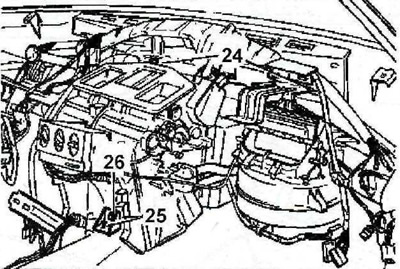

15. Вывинтите болты 24 и 25 (см. иллюстрацию).





16. Снимите кронштейн 26 (см. иллюстрацию 5.15).

17. Отсоедините жгуты проводов.

18. Установите под отопитель контейнер для сбора вытекающей жидкости.

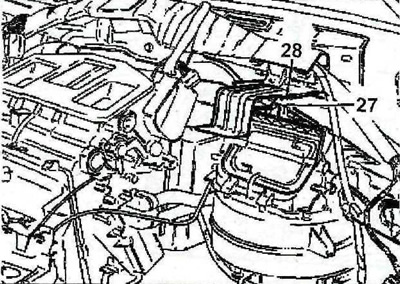

19. Приподнимите поперечину 28, чтобы высвободить из отверстия выступ 27, которым удерживается отопитель, а затем снимите отопитель (см. иллюстрацию).



Установка отопителя производится в последовательности, обратной снятию.
