2. Снимите зубчатый ремень привода газораспределительного механизма (см. соответствующую главу).
Автомобили с бензиновыми двигателями серии XU
3. Вывинтите болты крепления и снимите водяной насос 1, извлеките сальник 2 насоса (см. иллюстрацию).

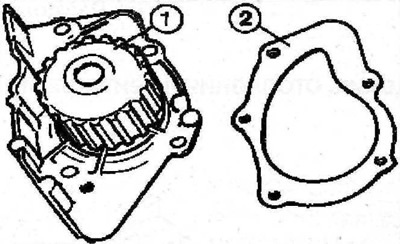

2.3 Вывинтите болты крепления и снимите водяной насос 1, извлеките сальник 2 насоса. Автомобили с бензиновыми двигателями серии XU
Внимание! Водяной насос не подлежит разборке: шкив, фланец и крыльчатка насоса заменяются в сборе.
Автомобили с двигателем ES9J4
4. Извлеките штифт 1, снимите натяжной ролик 2, а затем кронштейн 3 (см. иллюстрацию).

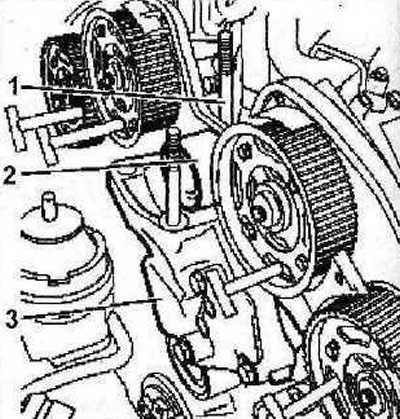

2.4 Извлеките штифт 1, снимите натяжной ролик 2, а затем кронштейн 3. Автомобили с двигателем ES9J4
5. Снимите динамический натяжитель 4 (см. иллюстрацию).

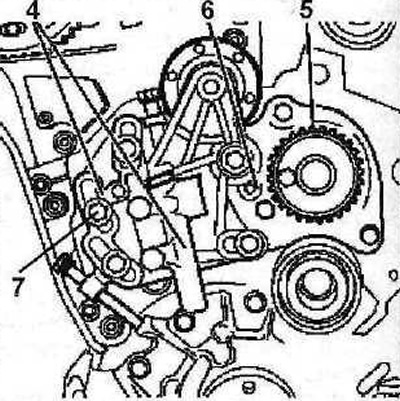

2.5 Снимите динамический натяжитель 4. Автомобили с двигателем ES9J4
6. Снимите водяной насос 5, извлеките и замените сальник насоса (см. иллюстрацию 2.5)
Автомобили с бензиновыми двигателями серии ZPJ
Внимание! На автомобилях с бензиновыми двигателями серии ZPJ и дизельным двигателем DK5ATE водяной насос приводится в действие ручейковым ремнем.
7. Снимите защитную крышку двигателя (см. стрелки на иллюстрации).

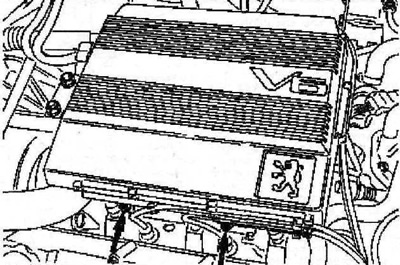

2.7 Снимите защитную крышку двигателя (см. стрелки). Автомобили с бензиновыми двигателями серии ZPJ
8. Отвинтите гайку 1 крепления опоры подвески двигателя (см. иллюстрацию).

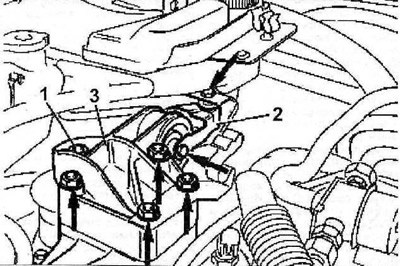

2.8 Отвинтите гайку 1 крепления опоры подвески двигателя. Автомобили с бензиновыми двигателями серии ZPJ
9. Приподнимите двигатель с правой стороны и вывинтите болты кронштейна крепления опоры к кузову (см. стрелки на иллюстрации 2.8).
10. Снимите ручейковый ремень привода водяного насоса.
11. Снимите бачок гидроусилителя рулевого управления.
12. Отсоедините реактивную тягу 2 (см. иллюстрацию 2.8).
13. Снимите опору 3 подвески двигателя (см. иллюстрацию 2.8).
14. Снимите правый соединительный кронштейн 4 подвески двигателя (см. иллюстрацию).

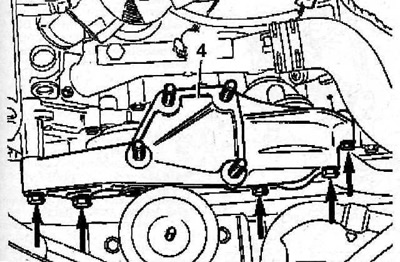

2.14 Снимите правый соединительный кронштейн 4 подвески двигателя. Автомобили с бензиновыми двигателями серии ZPJ
15. Вывинтите болты крепления шкива водяного насоса (см. стрелку А на иллюстрации), снимите прокладочную шайбу и собственно шкив.

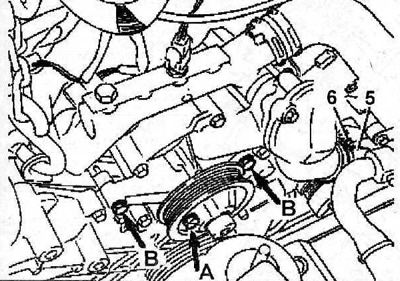

2.15 Вывинтите болты крепления шкива водяного насоса (см. стрелку А), снимите прокладочную шайбу и собственно шкив. Автомобили с бензиновыми двигателями серии ZPJ
16. Разожмите хомут 6, отсоедините шланг 5 (см. иллюстрацию 2.15).
17. Вывинтите болты (см. стрелки В на иллюстрации 2.15) и снимите водяной насос.
