Привод водяного насоса осуществляется зубчатым ремнем. Это значит, что доступ к водяному насосу возможен только после снятия зубчатого ремня газораспределительного механизма. Газораспределительный механизм фиксируется с помощью упорных болтов (приобретенных или изготовленных самостоятельно). И только после этого можно снимать водяной насос с блока цилиндров. Место расположения и крепление водяного насоса показано на иллюстрациях 4.0 и 4.0а).

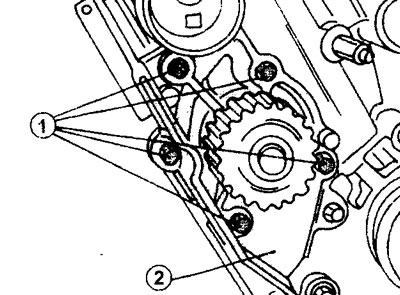

4.0 Водяной насос 1 и его крепление 2 у автомобилей с бензиновыми двигателями XU

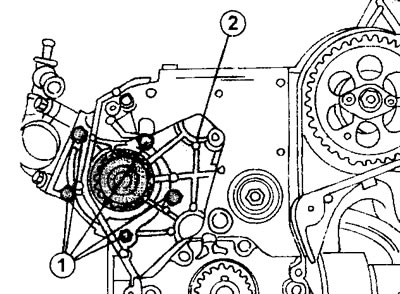

4.0а Водяной насос 1 и его крепление 2 у автомобилей с дизельными двигателями. На иллюстрации показан двигатель объемом 2,1 литра
Водяной насос может устанавливаться с уплотнительной прокладкой (см. иллюстрацию 4.0б).

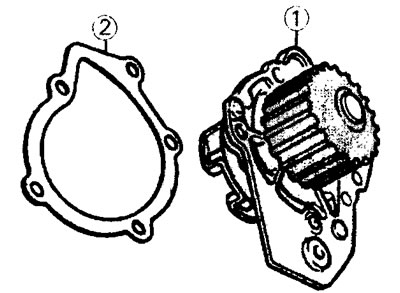

4.0б Водяной насос 1 бензинового двигателя с уплотнительной прокладкой 2. Водяной насос дизельных двигателей может иметь иную форму
