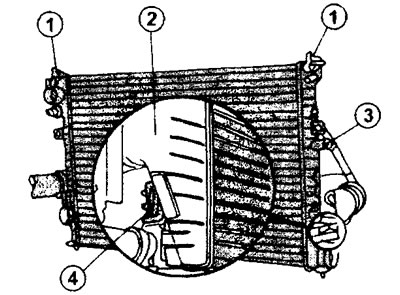

3.0 Радиатор автомобиля без кондиционера
1 - крепежные защелки
2 - радиатор воздуха наддува (интеркулер)
3 - самонарезающие винты
4 - крепление радиатора воздуха наддува

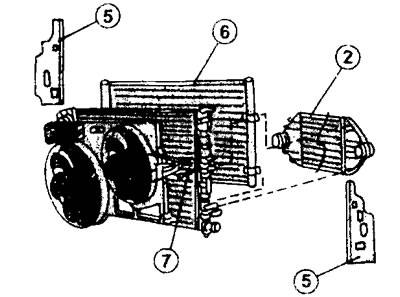

3.0а Радиатор автомобиля с кондиционером
5 - направляющие радиатора
6 - испаритель
7 - болт крепления
В системе охлаждения создаётся определенное давление. Крышка на горловине расширительного бачка имеет клапан, открывающийся, когда давление в системе достигает определенного значения (1,4 бар). Для проверки состояния крышки расширительного бачка необходим специальный прибор (насос), позволяющий создавать необходимое давление. Крышка расширительного бачка навинчивается на насос, которым качается воздух до тех пор, пока выпускной клапан на крышке не откроется. Открытие клапана должно происходить в рамках номинальных значений избыточного давления. Если клапан срабатывает при иных значениях давления, то крышку надлежит заменить.
Источник можно увидеть на [PEUGEOTBOOK]
Насос для проверки клапана крышки расширительного бачка можно использовать для проверки системы охлаждения на герметичность. Для этого насос закрепляется на заливной горловине радиатора или расширительного бачка. С помощью прибора в системе создаётся давление примерно 1,0 бар. Необходимо следить за показаниями прибора, чтобы давление в системе сохранялось на указанном уровне не менее 2 минут. Если давление за это время снижается, то система не герметична и где-то происходит утечка. Место утечки достаточно легко определить по вытекающей под давлением жидкости.
