Сеть CAN CONFORT

Главная 20X Пежо 207 (2006-2014) Электрооборудование Оборудование и приборы

0

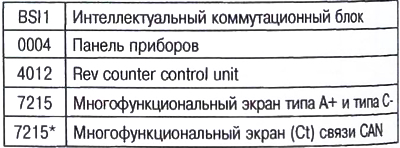

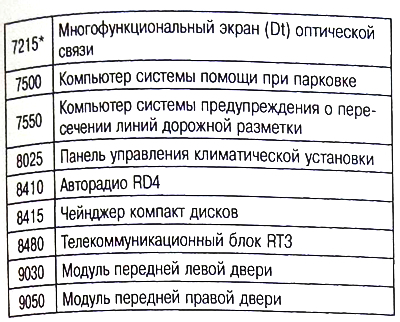

Расположение ЭБУ сети CAN CONFORT


Сеть CAN CONFORT является интерфейсом, связывающим водителя и системы автомобиля.

Скорость передачи данных 125 Кбит/ сек (Low Speed).

Постоянная передача информации по всей сети CAN CONFORT.

Сеть CAN CONFORT — это сеть, в которой каждый компьютер постоянно передает различную информацию всем сетям в целом.

Управление связью сети и установление электропитания «+ CAN» осуществляется коммутационным блоком (BSI 1).

Компьютеры сети CAN CONFORT имеют свое собственное оконечное сопротивление и подключены к питанию, в зависимости от случая, или «+ CAN», или «+ВАТ» или «+АРС», которые поступают от BSM.



Примечание. Размыкание одного из двух проводов или короткое замыкание между проводами «CAN CONFORT High» или «CAN CONFORT Low» осуществляет связь по сети, с подачей информации об ошибке.


Примечание. Толстая линия обозначает оптическую связь, тройная линия — мультиплексную сеть.



*В зависимости от модели: автомагнитола RD4 или блок телематики RT3.

Уровень напряжения сети CAN CONFORT (показания осциллографа)


  • «М»: CAN CONFORT высокая.
  • «N»: CAN CONFORT низкая.

Напряжение: 2 В.

Время: 1 м/с.

Условия проведения тестов:
  • двигатель не работает;
  • зажигание включено.

Результаты: пакеты переменных импульсов отображают информацию, передаваемую по высокой (High) линии сети CAN CONFORT.

Примечание. Сигнал CAN CONFORT Low дополняет сигнал CAN CONFORT High.

Уровни напряжения сигнала CAN CONFORT Low:
  • низкий уровень — 1 В < U < 1,4 В;
  • высокий уровень — 4,8 В < U < 5,6 В.

Уровни напряжения сигнала CAN CONFORT High:
  • низкий уровень — 0 В < U < 0,2 В;
  • высокий уровень — 3,8 В < U < 4,2 В.
