Внимание. При проведении всех работ, включающих отсоединение рулевого колеса и колес (рулевое колесо, подрулевой переключатель, рулевая колонка, рулевая рейка и т.д.) обеспечивайте блокировку вращающегося контактора подрулевого переключателя.
Установите колеса по прямой линии. При отключении следите за нормальным разблокированием электрических разъемов, при подключении следите за правильной установкой и креплением электрических жгутов. Отключение электрических разъемов должно осуществляться без усилий на жгутах и разъемах (запрещается тянуть за электрические жгуты). Выключите зажигание.
Подождите 3 минуты, прежде чем отсоединять аккумуляторную батарею. Отсоедините аккумуляторную батарею.
Снимите подушку безопасности водителя и рулевое колесо (см. раздел «Рулевое управление»).

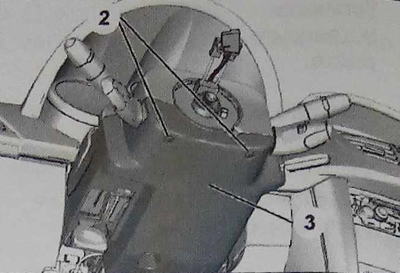

Отверните крепежные болты (2) и снимите нижний кожух рулевой колонки (3).
![](https://www.peugeotbook.ru/img/p200/1623.jpg)
Опустите рулевую колонку в крайнее нижнее положение.

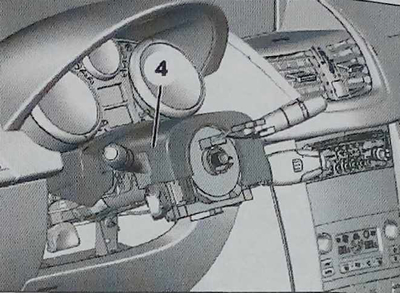

Снимите верхний кожух (4).
![](https://www.peugeotbook.ru/img/p200/1624.jpg)

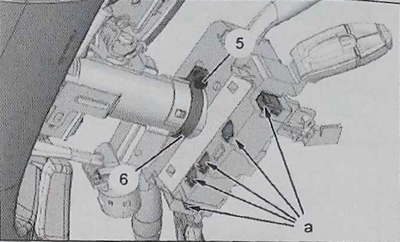

Отсоедините разъемы (в зоне «а»).
Отверните крепежный болт (5) и снимите хомут (6).
![](https://www.peugeotbook.ru/img/p200/1625.jpg)

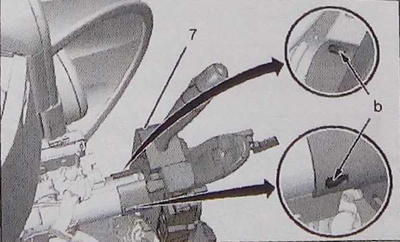

Отсоедините рычаги комбинированных выключателей под рулевым колесом (7) (в зоне «b»).
Снимите блок комбинированных выключателей под рулевым колесом.
![](https://www.peugeotbook.ru/img/p200/1626.jpg)
Особенности нового блока
Контактное кольцо нового блока не требует регулировки.
Контактное кольцо фиксируется с помощью прочной гарантийной этикетки.
Особенности нового плохо отрегулированного или старого повторно используемого блока
Примечание. Позиционирование точки «0» блока, расположенного в верхней части рулевой колонки, может быть выполнено после установки подрулевых переключателей на рулевую колонку.
![]() | ![]() |
Тщательно соблюдайте следующую последовательность операций.

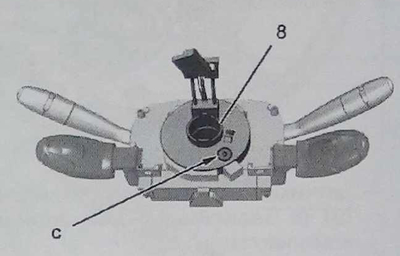

Нажмите на центр контактного кольца (8).

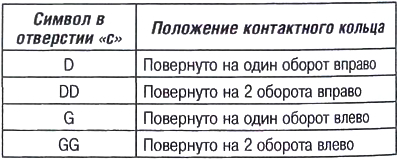

Поверните без усилия по часовой стрелке контактное кольцо до положения, при котором в отверстии «с» будет видна цифра «0».
Примечание. В этом положении контактное кольцо закрепляется.
Установка
При установке не место контролируйте состояние и правильность положения фиксирующих элементов в верхней части рулевой колонки.
Установите детали в обратном порядке.
Затяните крепежный болт (5) моментом 2 Нм.
Проверьте работоспособность электрооборудования.
