Многофункциональный переключатель

Главная 20X Пежо 207 (2006-2014) Трансмиссия Автоматическая коробка

0

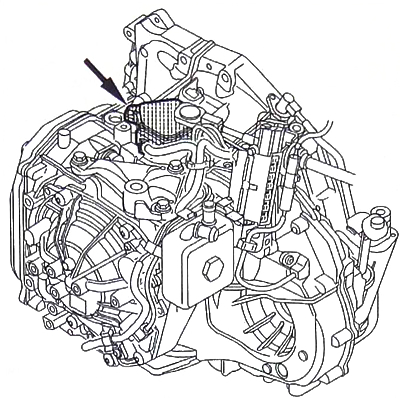

Многофункциональный переключатель встроен в коробку передач и приводится рычагом селектора через тягу выбора передачи.

Многофункциональный переключатель позволяет:
  • прерывать питание реле возбуждения стартера, если рычаг селектора не находится в положении «Р» или «N»;
  • подавать ток к фонарям заднего хода (рычаг селектора в положении «R»);
  • посылать сигнал включения заднего хода в наклоняемое наружное зеркало;
  • обозначать положение рычага селектора для ЭБУ коробки передач.



Примечание. Вывод информации на панель приборов производится ЭБУ коробки передач в зависимости от информации от многофункционального переключателя.

Курсор, перемещаемый тягой выбора, обеспечивает контакт между клеммами.

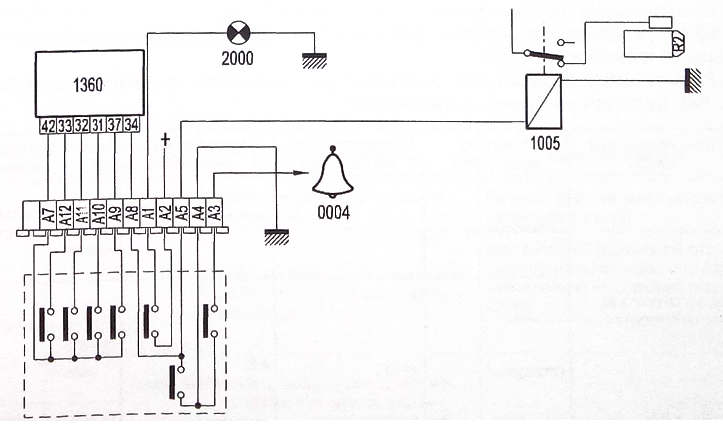

Блок-схема многофункционального переключателя:
1360 - компьютер автоматической коробки передач;
1050 - реле запрета на включение стартера;
0004 - звуковой сигнал необходимости перемещения рычага в положение «P»;
2000 - фонари заднего хода.


Внимание. При каждой операции демонтажа / установки необходимо выполнить регулировку многофункционального переключателя.
